ऑइलफिल्ड सीमलेस केसिंग पाईप

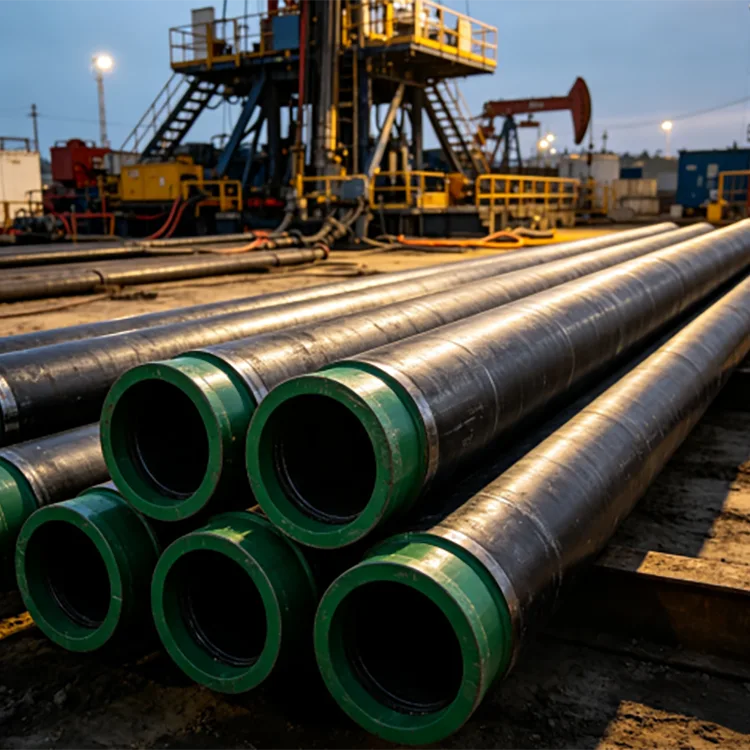

ऑइलफिल्ड सीमलेस केसिंग पाईप ड्रिल केलेल्या विहिरीमध्ये स्थापित केले जाते आणि नंतर त्या जागी सिमेंट केले जाते. टयूबिंगच्या विपरीत, जे सामान्यत: उत्पादित द्रवपदार्थ वाहून नेण्यासाठी केसिंगमध्ये ठेवल्या जातात, केसिंग विहिरीच्या संरचनेचा एक भाग राहतो आणि निर्मिती दाब, सिमेंटिंग, ड्रिलिंग आणि उत्पादन ऑपरेशन्सचा भार सहन केला पाहिजे.

ऑइलफिल्ड ऑर्डरसाठी, ग्रेड, बाहेरील व्यास, भिंतीची जाडी, कनेक्शन, लांबी आणि तपासणी आवश्यकता एकत्रितपणे निर्दिष्ट केल्या पाहिजेत. केवळ स्टील ग्रेडवरून केसिंग कामगिरीचा न्याय केला जाऊ शकत नाही.

मानके आणि तपशील

API 5CT तेल आणि वायू विहिरींमध्ये वापरल्या जाणाऱ्या केसिंग आणि टयूबिंगसाठी मुख्य आंतरराष्ट्रीय तपशील आहे. नवीनतम API 5CT आवृत्ती 2025 मध्ये प्रकाशित परिशिष्टासह 11 वी आवृत्ती आहे.

चिनी प्रकल्पांसाठी, GB/T 19830-2023 हे तेल आणि वायू विहिरींसाठी आवरण किंवा ट्यूबिंग म्हणून वापरल्या जाणाऱ्या स्टील पाईपसाठी सध्याचे राष्ट्रीय मानक आहे. ते 1 मार्च 2024 रोजी लागू झाले आणि GB/T 19830-2017 बदलले.

वास्तविक केसिंग आकार आणि कार्यप्रदर्शन रेटिंग केवळ विहिरीच्या खोलीवरून निवडण्याऐवजी विहीर प्रोग्राम, केसिंग डिझाइन आणि लागू मानकांमधून निवडले पाहिजे.

स्टील ग्रेड निवड

J55 आणि K55 सामान्यत: पारंपारिक केसिंग ऍप्लिकेशन्ससाठी वापरले जातात जेथे विहिरीच्या परिस्थितीत उच्च-शक्तीच्या ग्रेडची आवश्यकता नसते. K55 J55 पेक्षा उच्च निर्दिष्ट उत्पादन सामर्थ्य पातळी प्रदान करते आणि जेव्हा डिझाइनची आवश्यकता असेल तेव्हा निवडली जाऊ शकते.

N80 वापरला जातो जेथे पारंपारिक गोड-सेवा विहिरींसाठी उच्च शक्ती आवश्यक असते. N80 ला आंबट-सेवा परिस्थितीसाठी आपोआप योग्य मानले जाऊ नये.

L80 मोठ्या प्रमाणावर वापरले जाते जेथे नियंत्रित कडकपणा आणि आंबट-सेवा आवश्यकता निर्दिष्ट केल्या जातात. खरेदी तपशीलावरून अचूक L80 ग्रेड आणि पात्रता आवश्यकतांची पुष्टी केली पाहिजे.

P110 केसिंग डिझाइनची मागणी करण्यासाठी उच्च शक्ती प्रदान करते, ज्यामध्ये खोल किंवा जास्त भार असलेल्या विहिरींचा समावेश आहे जेथे डिझाइनला उच्च-शक्ती श्रेणीची आवश्यकता असते.

Q125 उच्च-शक्तीच्या आवरण अनुप्रयोगांसाठी वापरला जातो. प्रत्येक विहिरीत P110 चा पर्याय नाही; संकुचित, स्फोट, अक्षीय भार, तापमान आणि कनेक्शन कार्यप्रदर्शन अद्याप तपासणे आवश्यक आहे.

ऑइलफिल्ड सीमलेस केसिंग पाईपची निवड वेल डिझाइनसह सुरू होते

एक व्यावहारिक आवरण निवड क्रम आहे:

विहीर खोली आणि लोड → निर्मिती दाब → गंज परिस्थिती → आवरण आकार → भिंतीची जाडी → स्टील ग्रेड → कनेक्शन प्रकार → लांबी आणि तपासणी आवश्यकता.

खोल विहिरीला आपोआप उच्च दर्जाच्या स्टीलची आवश्यकता नसते. वास्तविक ड्रिलिंग, सिमेंटिंग आणि उत्पादन परिस्थितीनुसार केसिंग स्ट्रिंग कोसळणे, फुटणे आणि अक्षीय भार तपासणे आवश्यक आहे.

गंज आणि आंबट-सेवा निवड

H₂S असलेल्या विहिरींसाठी, सामग्रीच्या निवडीसाठी सल्फाइड तणाव क्रॅकिंग प्रतिरोध आणि कडकपणा नियंत्रणावर विशेष लक्ष देणे आवश्यक आहे. निर्दिष्ट आंबट-सेवा वातावरणासाठी त्याची योग्यता तपासल्याशिवाय मानक उच्च-शक्ती ग्रेड अपग्रेड किंवा बदलू नये.

CO₂, क्लोराईड आणि इतर संक्षारक परिस्थितींसाठी, निवडीसाठी गंज-प्रतिरोधक मिश्रधातू किंवा पारंपारिक आवरण ग्रेड व्यतिरिक्त इतर उपायांची आवश्यकता असू शकते. वास्तविक तापमान, दाब, द्रव रचना आणि पाण्याचे रसायनशास्त्र तांत्रिक तपशीलांमध्ये समाविष्ट केले पाहिजे.

थ्रेड कनेक्शन

कनेक्शन ऑइलफिल्ड सीमलेस केसिंग पाईप सिस्टीमचा भाग आहे, फक्त एंड-फिनिशिंग पर्याय नाही.

एसटीसी सामान्यतः शॉर्ट थ्रेड आणि कपलिंग ऍप्लिकेशन्सशी संबंधित आहे जेथे विहिरीची परिस्थिती आणि डिझाइन पारंपारिक कनेक्शनला परवानगी देतात.

LTC एक लांब थ्रेडेड प्रतिबद्धता प्रदान करते आणि पारंपारिक केसिंग ऍप्लिकेशन्सच्या विस्तृत श्रेणीमध्ये वापरली जाते.

BTC एक बट्रेस थ्रेड प्रोफाइल वापरते आणि मोठ्या प्रमाणावर वापरले जाते जेथे उच्च कनेक्शन लोड क्षमता आवश्यक आहे.

क्षैतिज विहिरी, उच्च-दाब गॅस विहिरी, मोठ्या-विस्थापन विहिरी आणि इतर मागणी असलेल्या अनुप्रयोगांसाठी, सुधारित सीलिंग आणि यांत्रिक कार्यक्षमतेसाठी प्रीमियम कनेक्शन निर्दिष्ट केले जाऊ शकतात. VAM, FOX आणि इतर मालकीचे कनेक्शन फक्त ग्राहकाच्या निर्दिष्ट कनेक्शन डिझाइन किंवा परवाना आवश्यकतांनुसार पुरवले जावे.

लांबीची निवड

केसिंग सामान्यतः API श्रेणी लांबीमध्ये पुरवले जाते:

अचूक श्रेणी आणि लांबीच्या आवश्यकतांनी लागू API 5CT सारण्या आणि खरेदी तपशीलांचे पालन केले पाहिजे. लांब सांधे केसिंग स्ट्रिंगमधील कनेक्शनची संख्या कमी करू शकतात, परंतु वाहतूक आणि हाताळणी आवश्यकता देखील विचारात घेणे आवश्यक आहे.

ठराविक ऑइलफील्ड अनुप्रयोग

पृष्ठभाग आणि इंटरमीडिएट आवरण

वरच्या वेलबोअरला आधार देण्यासाठी, फॉर्मेशन वेगळे करण्यासाठी आणि त्यानंतरच्या ड्रिलिंग विभागांसाठी पाया प्रदान करण्यासाठी वापरला जातो.

उत्पादन आवरण

उत्पादन मध्यांतराद्वारे स्थापित केले जाते आणि अंतिम वेलबोअर संरचनेचा भाग म्हणून वापरले जाते.

खोल आणि उच्च-दाब विहिरी

कोलॅप्स, बर्स्ट आणि अक्षीय भार अधिक मागणी असलेल्या ठिकाणी उच्च-शक्तीचे ग्रेड आणि योग्य भिंतीची जाडी निवडली जाऊ शकते.

क्षैतिज आणि शेल विहिरी

केसिंगच्या निवडीमध्ये पारंपारिक केसिंग डिझाइन व्यतिरिक्त वाकणे, टॉर्क, ड्रॅग, कनेक्शन कार्यप्रदर्शन आणि हायड्रॉलिक-फ्रॅक्चरिंग लोड्सचा विचार करणे आवश्यक आहे.

उत्पादन आणि तपासणी

स्टील बिलेटपासून हॉट रोलिंग किंवा पियर्सिंग प्रक्रियेद्वारे सीमलेस केसिंग तयार केले जाते, त्यानंतर फिनिशिंग, डायमेंशनल इन्स्पेक्शन आणि थ्रेड मशीनिंग निर्दिष्ट मानकांनुसार केले जाते.

तपासणीमध्ये रासायनिक रचना, तन्य गुणधर्म, लागू असलेल्या ठिकाणी कडकपणा, मितीय तपासणी, प्रवाह तपासणी, हायड्रोस्टॅटिक चाचणी आणि लागू तपशील आणि खरेदी ऑर्डरनुसार आवश्यकतेनुसार विना-विध्वंसक परीक्षा यांचा समावेश असू शकतो.

थ्रेडचे परिमाण आणि गेज देखील महत्त्वाचे आहेत कारण कनेक्शन कार्यप्रदर्शन अचूक मशीनिंग, गेजिंग आणि कपलिंग फिटवर अवलंबून असते.

पुरवठा आणि प्रक्रिया

आम्ही आवश्यक स्टील ग्रेड, बाहेरील व्यास, भिंतीची जाडी, धाग्याचा प्रकार आणि लांबी यानुसार केसिंग पुरवू शकतो. थ्रेडेड आणि जोडलेली उत्पादने निर्दिष्ट कनेक्शननुसार तयार केली जाऊ शकतात.

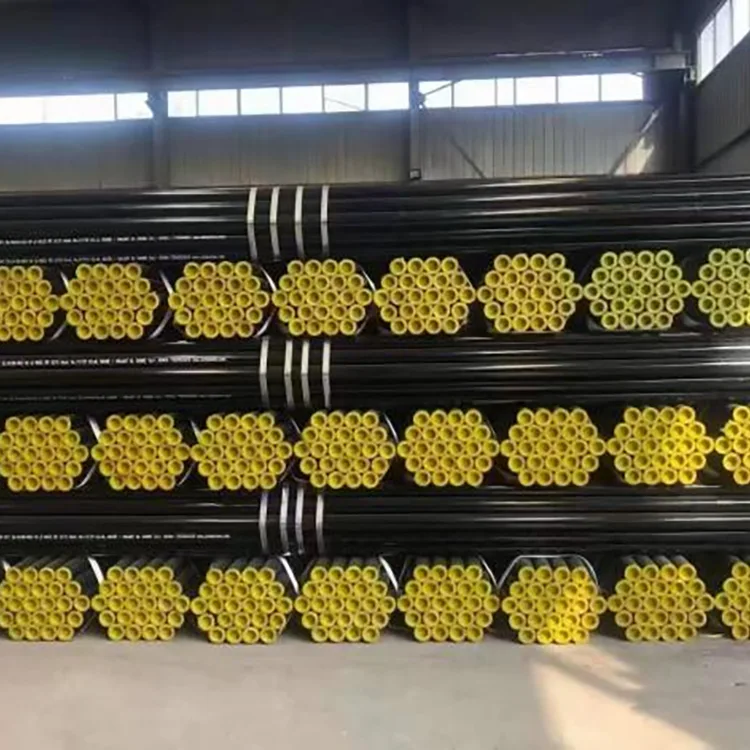

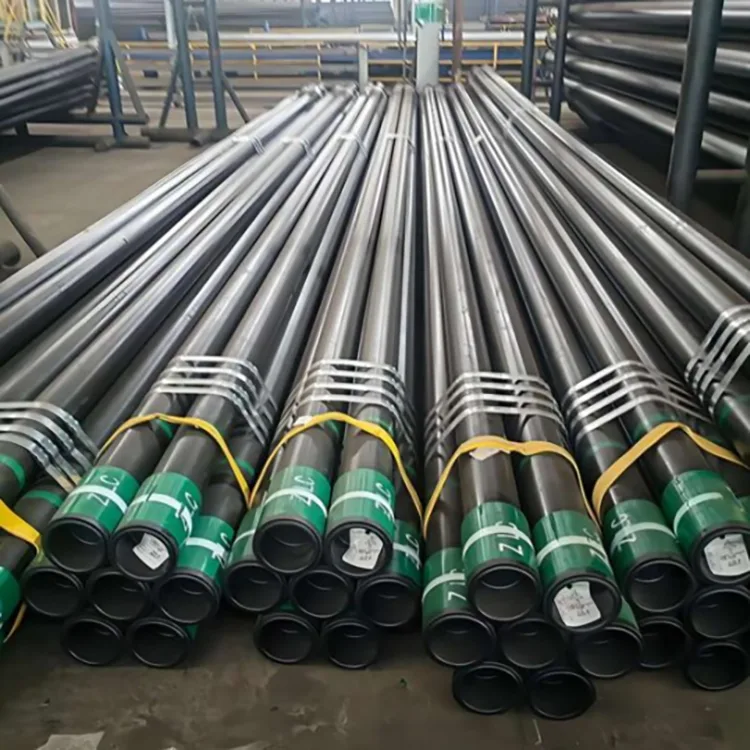

निर्यात ऑर्डरसाठी, कंटेनर किंवा ब्रेक-बल्क वाहतुकीसाठी केसिंग बंडल आणि पॅक केले जाऊ शकते, थ्रेड प्रोटेक्टर आणि आवश्यक असेल तेथे एंड प्रोटेक्शन वापरले जाते.

प्रोजेक्ट ऑर्डरमध्ये ग्राहकांच्या गरजांनुसार तपासणी दस्तऐवज आणि SGS, BV किंवा TÜV सारख्या तृतीय-पक्ष तपासणी व्यवस्था देखील समाविष्ट असू शकतात.

वारंवार विचारले जाणारे प्रश्न

Q1: सर्व ऑइलफिल्ड केसिंग सीमलेस आहे का?

क्र. API 5CT मध्ये निर्बाध आणि इलेक्ट्रिक-वेल्डेड केसिंग उत्पादनांचा समावेश आहे. जेव्हा प्रकल्पाला विशेषत: अखंड केसिंगची आवश्यकता असते, तेव्हा खरेदी तपशीलाने उत्पादनाचा प्रकार स्पष्टपणे नमूद केला पाहिजे.

Q2: ऑइलफिल्ड सीमलेस केसिंग पाईपसाठी मी कोणते मानक वापरावे?

API 5CT आंतरराष्ट्रीय तेल आणि वायू प्रकल्पांसाठी मोठ्या प्रमाणावर वापरले जाते. चिनी राष्ट्रीय-मानक प्रकल्पांसाठी, GB/T 19830-2023 हे केसिंग किंवा टयूबिंगसाठी स्टील पाईप्स कव्हर करणारे वर्तमान मानक आहे.

Q3: मी J55, N80, L80, P110 किंवा Q125 कसे निवडू?

निवड केसिंग डिझाइन भार आणि सेवा वातावरणावर अवलंबून असते. J55 आणि K55 पारंपारिक अनुप्रयोगांसाठी सामान्य आहेत; N80 आणि P110 उच्च शक्ती प्रदान करतात; L80 सामान्यतः निर्दिष्ट केले जाते जेथे आंबट-सेवा आवश्यकता लागू होतात; Q125 उच्च-शक्तीच्या अनुप्रयोगांसाठी वापरला जातो. अंतिम निवड विहीर डिझाइन आणि लागू तपशीलावर आधारित असावी.

Q4: आंबट विहिरींमध्ये N80 किंवा P110 वापरता येईल का?

केवळ ताकदीवर आधारित H₂S सेवेसाठी केसिंग निवडू नका. आंबट-सेवा योग्यता ग्रेड, कडकपणा, भौतिक स्थिती आणि पर्यावरणीय आवश्यकतांवर अवलंबून असते. केसिंग लागू आंबट-सेवा आवश्यकतांनुसार निर्दिष्ट केले पाहिजे.

Q5: केसिंग, ट्यूबिंग आणि ड्रिल पाईपमध्ये काय फरक आहे?

वेलबोअरला आधार देण्यासाठी आणि विलग करण्यासाठी केसिंग स्थापित आणि सिमेंट केले जाते. उत्पादित द्रवपदार्थ वाहून नेण्यासाठी आच्छादनाच्या आत ट्यूबिंग ठेवली जाते. ड्रिल पाईप ड्रिलिंग दरम्यान वापरले जाते आणि ड्रिलिंग ऑपरेशन नंतर काढले जाते.

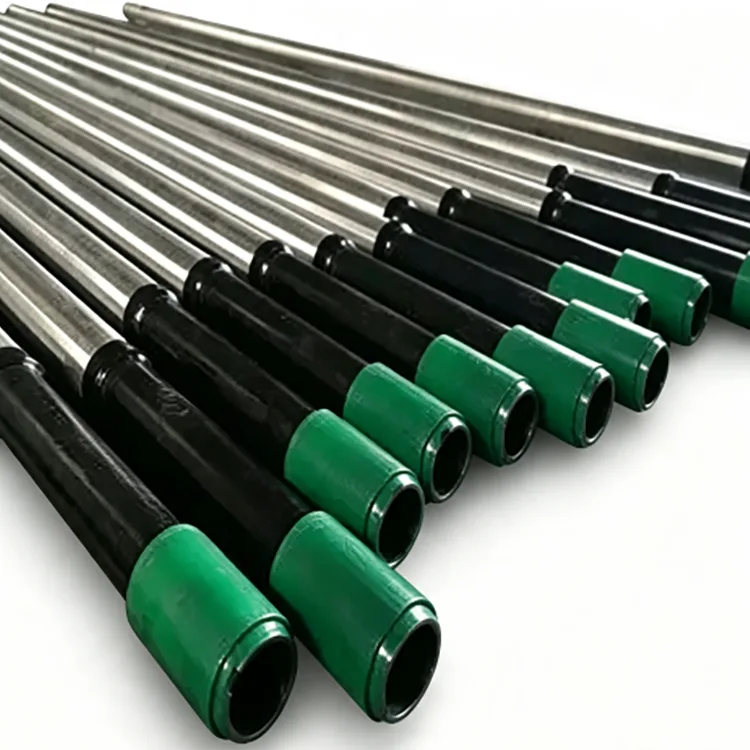

Q6: तुम्ही धागे आणि कपलिंगसह केसिंग पुरवू शकता?

होय. केसिंग निर्दिष्ट API थ्रेड प्रकारांसह किंवा प्रोजेक्ट-निर्दिष्ट प्रीमियम कनेक्शनसह जोडणी, थ्रेड संरक्षक आणि आवश्यक तपासणी दस्तऐवजांसह पुरवले जाऊ शकते.
