पाइपलाइन सिस्टमसाठी कार्बन स्टील सीमलेस पाईप

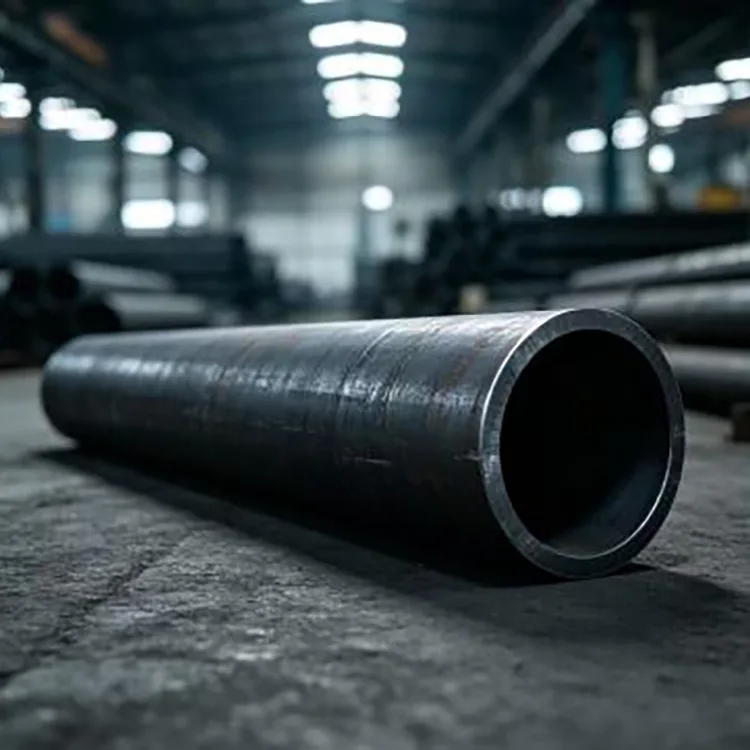

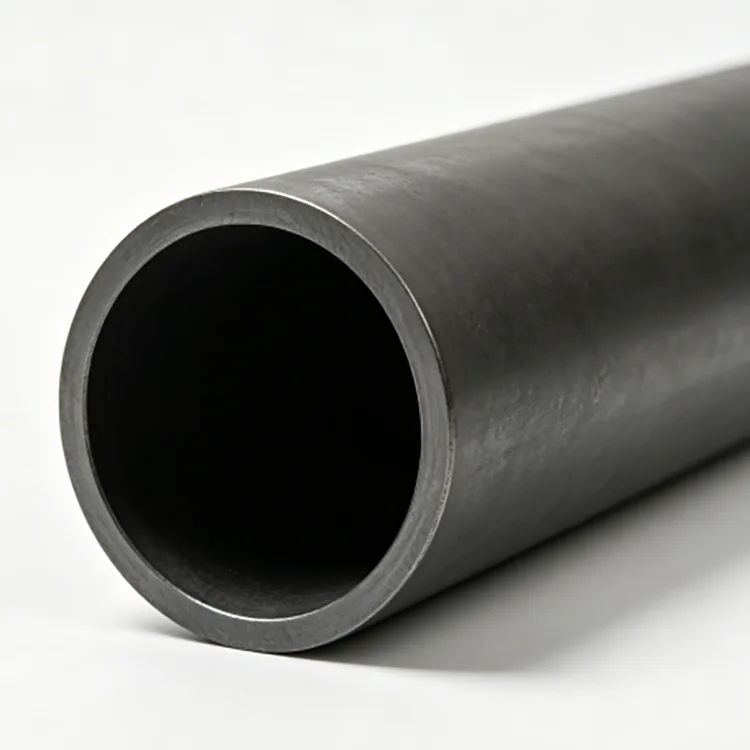

पाइपलाइन सिस्टमसाठी कार्बन स्टील सीमलेस पाईप रेखांशाचा वेल्डेड सीम असलेल्या स्टीलच्या पट्टीऐवजी घन स्टील बिलेटपासून तयार केले जातात. बिलेट गरम केले जाते, छिद्र पाडून पोकळ कवच तयार केले जाते आणि नंतर आवश्यक व्यास आणि भिंतीची जाडी प्राप्त करण्यासाठी रोल किंवा थंड केले जाते.

पाइपलाइन सिस्टमसाठी, सीमलेस पाईप वापरण्याचे मुख्य कारण म्हणजे "उच्च सामर्थ्य" आहे असे नाही. त्याचे बांधकाम वेल्डेड पाईपमध्ये आढळणारे रेखांशाचा वेल्ड सीम काढून टाकते, जे विशिष्ट उच्च-दाब, उच्च-तापमान किंवा गंभीर-सेवा अनुप्रयोगांसाठी एक महत्त्वाचा विचार असू शकतो.

तयार झालेले पाईप काळ्या अवस्थेत, लोणचे आणि पॅसिव्हेटेड, पॉलिश केलेले, गंज-प्रतिबंधक तेलाने लेपित किंवा इतर मान्य केलेल्या पृष्ठभागाच्या संरक्षणासह उपचार केले जाऊ शकतात. अंतिम तपशील मध्यम, तापमान, दाब, कनेक्शन पद्धत आणि लागू पाइपलाइन मानकांवर आधारित असावा.

डिझाइन श्रेणी

साहित्य

20# कार्बन स्टील सामान्यतः सामान्य द्रव वाहतूक आणि पारंपारिक यांत्रिक अनुप्रयोगांसाठी वापरले जाते.

Q235B सामान्य संरचनात्मक आणि समर्थन अनुप्रयोगांसाठी योग्य आहे जेथे डिझाइनला या श्रेणीची आवश्यकता आहे.

Q345B चा विचार केला जाऊ शकतो अशा अनुप्रयोगांसाठी ज्यांना उच्च शक्ती आवश्यक आहे, लागू पाईप तपशीलांच्या अधीन आहे.

A106 Gr.B ही उच्च-तापमान सेवेमध्ये वापरल्या जाणाऱ्या सीमलेस कार्बन स्टील पाईपसाठी सामान्य पर्याय आहे. ASTM A106/A106M-26 उच्च-तापमान सेवेसाठी सीमलेस कार्बन स्टील पाईप कव्हर करते आणि यांत्रिक चाचणी, हायड्रोस्टॅटिक चाचणी आणि नॉनडिस्ट्रक्टिव्ह इलेक्ट्रिक चाचणीसाठी आवश्यकता समाविष्ट करते.

A53 Gr.B एका विस्तृत पाईप तपशीलाशी संबंधित आहे ज्यामध्ये सीमलेस आणि वेल्डेड ब्लॅक आणि हॉट-डिप्ड गॅल्वनाइज्ड पाईप दोन्ही समाविष्ट आहेत, त्यामुळे खरेदीदाराने स्पष्टपणे नमूद केले पाहिजे की आवश्यक उत्पादन अखंड आहे. ASTM A53/A53M-24 NPS 1/8 ते NPS 26 कव्हर करते आणि त्यात हायड्रोस्टॅटिक आणि इतर तपासणी आवश्यकता समाविष्ट आहेत.

प्रथम मानक निवडा

वेगवेगळ्या सेवांसाठी वेगवेगळी मानके आहेत.

चीनमधील सामान्य द्रव वाहतुकीसाठी, GB/T 8163-2018 हे द्रव सेवेसाठी सीमलेस स्टील पाईप्ससाठी सध्याचे मानक आहे.

उच्च-तापमान सेवेसाठी, ASTM A106/A106M विशेषतः उच्च-तापमान सेवेसाठी निर्बाध कार्बन स्टील पाईपसाठी आहे.

पेट्रोलियम क्रॅकिंग आणि संबंधित पेट्रोकेमिकल फर्नेस, हीट-एक्स्चेंजर आणि प्रेशर-पाइपिंग ऍप्लिकेशन्ससाठी, GB 9948-2013 पेट्रोलियम क्रॅकिंगसाठी सीमलेस स्टील ट्यूब कव्हर करते.

म्हणूनच पाइपलाइनच्या चौकशीमध्ये केवळ बाह्य व्यास आणि भिंतीची जाडीच नव्हे तर सेवा माध्यम आणि ऑपरेटिंग तापमान देखील नमूद केले पाहिजे.

दबाव आणि तापमान

पुरवठा केलेल्या उत्पादनाची श्रेणी 0.6–32 MPa आणि -20°C ते 450°C पर्यंत कव्हर करते, परंतु प्रत्येक पाईपसाठी हे एक सार्वत्रिक रेटिंग मानले जाऊ नये.

परवानगीयोग्य दाब बाह्य व्यास, भिंतीची जाडी, स्टील ग्रेड, डिझाइन तापमान, गंज भत्ता, संयुक्त कॉन्फिगरेशन आणि गव्हर्निंग डिझाइन कोड यावर अवलंबून असतो.

तापमान सामग्रीच्या कार्यक्षमतेवर देखील परिणाम करते. सामान्य-तापमानाच्या पाण्याच्या सेवेसाठी योग्य पाईप उच्च-तापमानाच्या वाफेसाठी आपोआप वापरला जाऊ शकत नाही कारण भिंतीची जाडी समान आहे.

उच्च-तापमान प्रणालींसाठी, सामग्री मानक आणि डिझाइन कोड खरेदी करण्यापूर्वी पुष्टी करणे आवश्यक आहे.

सीमलेस पाईप का?

रेखांशाचा वेल्ड नसणे अशा ऍप्लिकेशन्समध्ये उपयुक्त आहे जेथे पाईपच्या भिंतीने परिघाभोवती सतत शरीर प्रदान केले पाहिजे.

बर्याच सामान्य कमी-दाब प्रणालींसाठी, वेल्डेड पाईप अधिक किफायतशीर असू शकतात.

दाब, तापमान, सेवेची गंभीरता किंवा लागू असलेल्या कोडमुळे प्रकल्पाला अखंड तपशीलाची आवश्यकता असते तेव्हा सीमलेस पाईप अधिक संबंधित बनतात.

हा फरक खरेदीसाठी महत्त्वाचा आहे. जेव्हा अभियांत्रिकी डिझाइनसाठी पाईपच्या स्वरूपावर आधारित गृहीतक न ठेवता ते आवश्यक असते तेव्हा खरेदी तपशीलामध्ये “सीमलेस” ची आवश्यकता असली पाहिजे.

पाइपलाइन प्रवाह

द्रव वाहतुकीसाठी, दबाव ड्रॉप अंतर्गत व्यास, पाईप लांबी, प्रवाह दर, द्रव चिकटपणा, फिटिंग्ज आणि अंतर्गत पृष्ठभागाच्या स्थितीवर प्रभाव पडतो.

मोठा अंतर्गत व्यास प्रवाहाचा वेग आणि घर्षण कमी करू शकतो, तर लहान व्यास पंपिंगची मागणी वाढवू शकतो.

या कारणास्तव, पाईपचा आकार आवश्यक प्रवाह आणि स्वीकार्य दबाव ड्रॉपवर आधारित असावा. भिंतीची जाडी नंतर दाब आणि यांत्रिक आवश्यकतांसाठी स्वतंत्रपणे तपासली पाहिजे.

भिंतीची जाडी

हे दाब प्रतिरोधक क्षमता प्रदान करते, आवश्यक असल्यास गंज भत्ता देते, यांत्रिक कडकपणामध्ये योगदान देते आणि पाइपलाइनच्या बाह्य लोड क्षमतेवर परिणाम करते.

पुरवठा केलेली श्रेणी 1-50 मिमी आहे, योग्य प्रकल्प ऑर्डरसाठी SCH दाब मालिका उपलब्ध आहे.

जाड भिंत आपोआप चांगली नसते. हे सामग्रीचे वजन, खर्च आणि कधीकधी वेल्डिंग किंवा वाकण्याची आवश्यकता वाढवते. योग्य जाडी डिझाइन दाब, तापमान, सामग्री ग्रेड आणि गंज भत्ता यावरून आली पाहिजे.

पाइपलाइन अनुप्रयोग

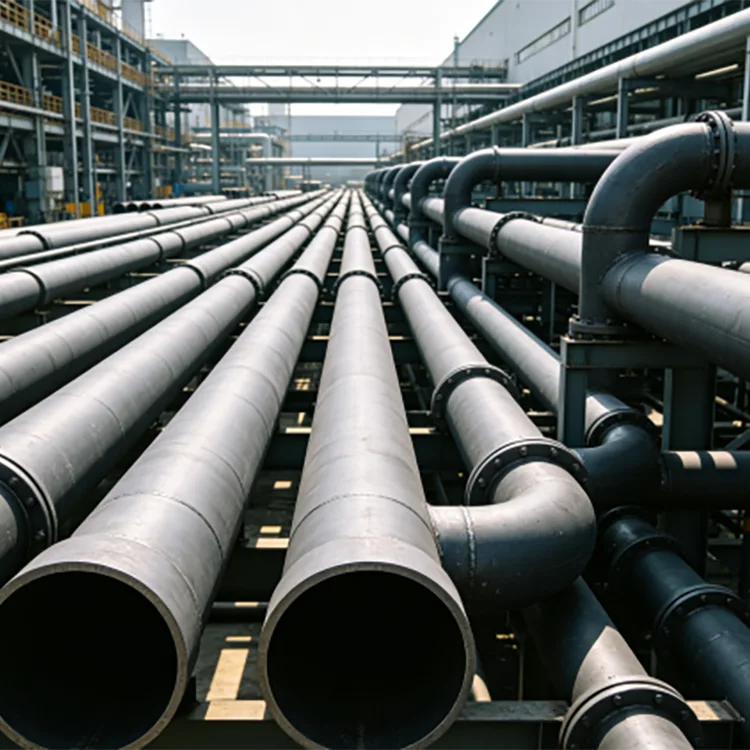

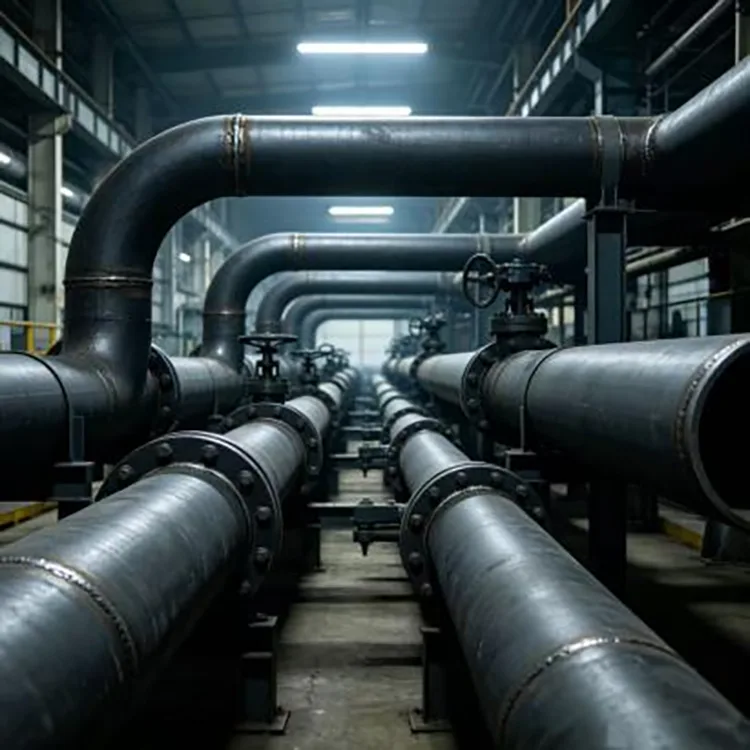

पाईपलाईन सिस्टम्ससाठी कार्बन स्टील सीमलेस पाईप अनेक औद्योगिक प्रणालींमध्ये वापरली जाते.

पॉवर प्लांटमध्ये, ते निवडलेल्या स्टीम, पाणी आणि सहायक पाइपिंग सिस्टमसाठी वापरले जाऊ शकते जेथे सामग्री आणि तापमान रेटिंग योग्य आहे.

रासायनिक वनस्पतींमध्ये, ते योग्य सामग्री निवडीसह प्रक्रिया पाइपिंग, उष्णता-हस्तांतरण प्रणाली आणि उपकरणे जोडण्यासाठी वापरले जाते.

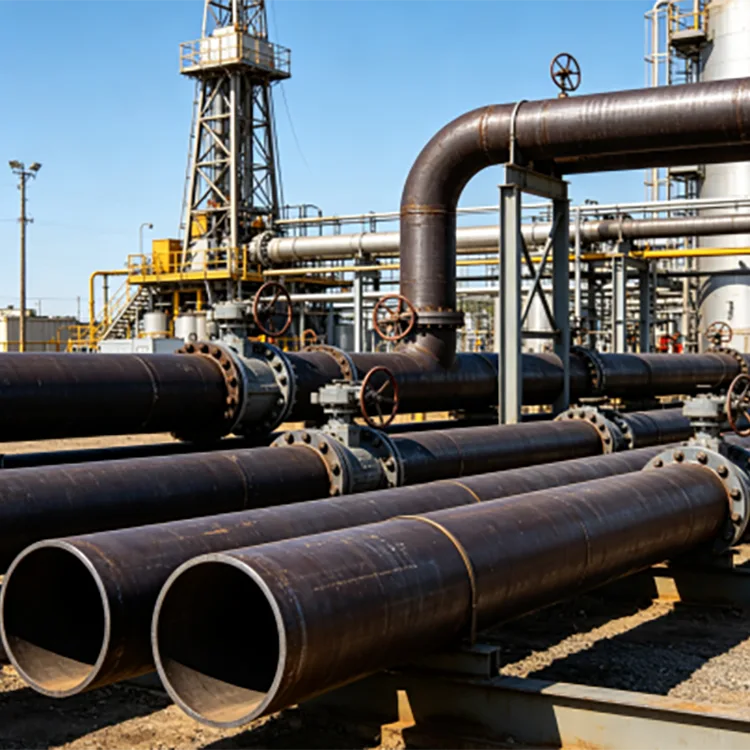

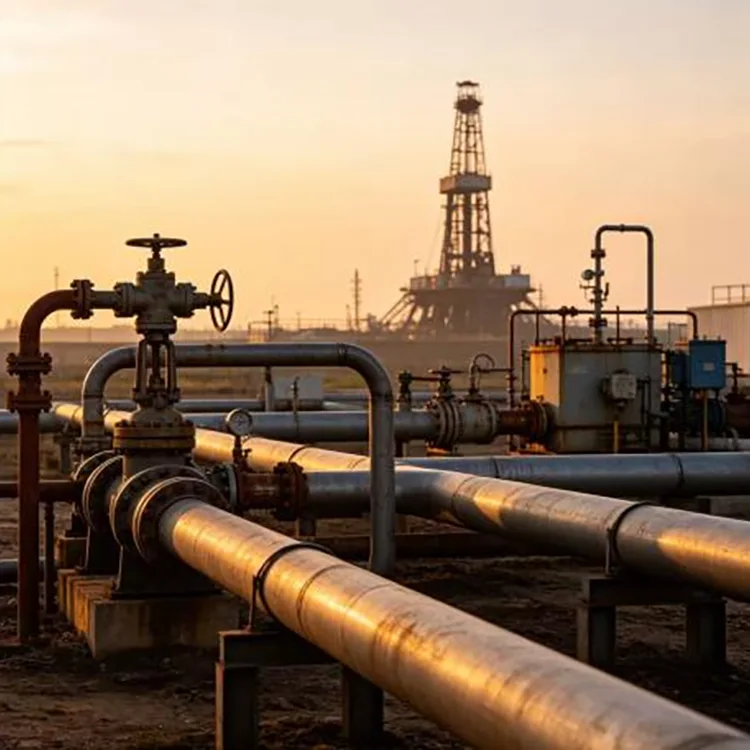

तेल आणि वायू सुविधांमध्ये, सीमलेस पाईपचा वापर निवडलेल्या दाब आणि प्रक्रिया रेषांमध्ये केला जाऊ शकतो जेथे निर्दिष्ट ग्रेड आणि मानक त्यास परवानगी देतात.

यांत्रिक उपकरणांमध्ये, ते हायड्रॉलिक पाइपिंग, उपकरणे पाइपिंग आणि दाब-असर कनेक्शन म्हणून काम करू शकतात.

औद्योगिक उपयोगितांमध्ये, लागू सेवा आवश्यकतांनुसार संकुचित हवा, पाणी आणि इतर प्रक्रिया माध्यमांसाठी याचा वापर केला जातो.

उच्च-तापमान सेवा

उच्च-तापमान पाइपलाइनसाठी, पाईपची निवड तापमानाच्या गरजेतून मागच्या दिशेने करावी.

जर एखाद्या ओळीत उच्च-तापमान वाफेचे किंवा अन्य गरम प्रक्रियेचे माध्यम असेल, तर खरेदीदाराने सामग्रीचा दर्जा, डिझाइन तापमान, दाब, इन्सुलेशन व्यवस्था आणि विस्तार भत्ता याची पुष्टी केली पाहिजे.

ASTM A106/A106M-26 विशेषत: उच्च-तापमान सेवेसाठी सीमलेस कार्बन स्टील पाईप कव्हर करते आणि योग्यरित्या निर्दिष्ट केल्यावर पाईप बेंडिंग, फ्लँगिंग आणि वेल्डिंग सारख्या ऑपरेशनसाठी योग्य असणे आवश्यक आहे.

सामान्य-उद्देशीय द्रवपदार्थ पाईपला उच्च-तापमान श्रेणीसाठी बदलले जाऊ नये कारण नाममात्र आकार समान आहे.

पुरलेल्या पाइपलाइन

दफन केलेल्या पाइपलाइन सिस्टममध्ये सीमलेस स्टील पाईपचा वापर केला जाऊ शकतो, परंतु काळ्या स्टीलचा पृष्ठभाग दीर्घकालीन भूमिगत गंज संरक्षण प्रदान करत नाही.

दफन केलेल्या सेवेसाठी, बाह्य संरक्षणामध्ये प्रकल्पाच्या डिझाइननुसार योग्य अँटी-कॉरोझन कोटिंग्ज, रॅपिंग सिस्टम किंवा कॅथोडिक-संरक्षण उपाय समाविष्ट असू शकतात.

माती स्वतः एक महत्त्वपूर्ण गंज स्रोत असू शकते. आर्द्रता सामग्री, pH, क्षार, निचरा आणि भटक्या-सध्याच्या परिस्थिती या सर्व आवश्यक संरक्षणावर परिणाम करतात.

जर पाईपलाईन अंतर्गत संक्षारक माध्यम असेल तर, अंतर्गत सामग्रीची सुसंगतता देखील विचारात घेणे आवश्यक आहे.

पृष्ठभाग पर्याय

पाईप अनेक पृष्ठभागाच्या परिस्थितीत पुरवले जाऊ शकते.

काळा: अनेक फॅब्रिकेशन आणि औद्योगिक पाइपिंग अनुप्रयोगांसाठी सामान्य उपचार न केलेली स्थिती.

लोणचे आणि निष्क्रिय: जेव्हा स्वच्छ पृष्ठभाग आवश्यक असेल तेव्हा उपयुक्त.

पॉलिश: पृष्ठभागाच्या समाप्तीची विशिष्ट भूमिका असलेल्या अनुप्रयोगांसाठी निवडले.

गंज-प्रतिबंधक तेल: साठवण आणि वाहतूक संरक्षणासाठी उपयुक्त.

हॉट-डिप गॅल्वनाइज्ड: योग्य ऍप्लिकेशन्ससाठी उपलब्ध जेथे बाह्य वातावरणातील गंज संरक्षण आवश्यक आहे.

अंतिम पृष्ठभाग उपचार सामान्य अपग्रेड म्हणून लागू करण्याऐवजी मध्यम आणि सेवा वातावरणानुसार निवडले जावे.

समाप्त आणि फॅब्रिकेशन

पाइपलाइनच्या स्थापनेसाठी, कनेक्शन पद्धतीनुसार पाईपचे टोक तयार केले जाऊ शकतात.

ठराविक वेल्डेड कनेक्शनसाठी प्लेन टोके योग्य आहेत.

बट वेल्डिंगसाठी बेव्हल केलेले टोक तयार केले जाऊ शकतात.

योग्य लहान-व्यास अनुप्रयोगांसाठी थ्रेडेड टोकांची व्यवस्था केली जाऊ शकते.

जेव्हा पाइपलाइन रेखांकन आधीच अंतिम केले जाते तेव्हा स्थिर-लांबीचे कटिंग फील्ड फॅब्रिकेशन देखील कमी करू शकते.

जेथे पाईप प्रेशर सिस्टीममध्ये वेल्डेड केले जाईल, तेथे शेवटची तयारी प्रकल्पाच्या वेल्डिंग प्रक्रिया आणि संयुक्त डिझाइनचे पालन केले पाहिजे.

तपासणी

प्रेशर पाइपलाइनसाठी, केवळ देखावा तपासणी पुरेसे नाही.

तपासणी योजनेमध्ये सामग्रीची पडताळणी, मितीय मोजमाप, व्हिज्युअल तपासणी, हायड्रोस्टॅटिक चाचणी आणि निवडलेल्या मानकांनुसार योग्य नॉनडिस्ट्रक्टिव्ह परीक्षा यांचा समावेश असू शकतो.

ASTM A106/A106M-26 मध्ये तन्य, वाकणे, सपाट करणे, हायड्रोस्टॅटिक आणि नॉनडिस्ट्रक्टिव्ह इलेक्ट्रिक चाचणी आवश्यकतांचा समावेश आहे.

ASTM A53/A53M-24 मध्ये त्या स्पेसिफिकेशनद्वारे कव्हर केलेल्या पाईपसाठी टेंशन, बेंड, फ्लॅटनिंग, हायड्रोस्टॅटिक आणि नॉनडिस्ट्रक्टिव्ह इलेक्ट्रिक टेस्टिंग तरतुदींचा देखील समावेश आहे.

प्रोजेक्ट ऑर्डरसाठी, खरेदीदाराने शिपमेंटनंतर जोडण्याचा प्रयत्न करण्याऐवजी उत्पादनापूर्वी आवश्यक चाचण्या परिभाषित केल्या पाहिजेत.

गुणवत्ता नियंत्रण

तयार पाईप तपासणीद्वारे इनकमिंग स्टीलमधून सामग्री तपासली जाते.

रासायनिक रचना आणि सामग्रीची ओळख निर्दिष्ट ग्रेड विरुद्ध सत्यापित केली जाते. तयार-उत्पादन तपासणी दरम्यान व्यास, भिंतीची जाडी, लांबी आणि सरळपणा तपासला जातो.

गंभीर ऑर्डरसाठी, निवडलेल्या मानकांनुसार अतिरिक्त तपासणीमध्ये हायड्रोस्टॅटिक चाचणी आणि नॉनडिस्ट्रक्टिव्ह परीक्षा समाविष्ट असू शकतात.

साहित्य प्रमाणपत्रे वास्तविक उत्पादन बॅचशी जुळली पाहिजेत. प्रकल्पाला स्वतंत्र पडताळणीची आवश्यकता असल्यास, शिपमेंटपूर्वी तृतीय-पक्ष तपासणीची व्यवस्था केली जाऊ शकते.

अर्जाद्वारे पाईपची निवड

पाइपलाइन डिझाइनच्या पर्यायाऐवजी हे खरेदी दिशानिर्देश आहेत.

उत्पादन मार्ग

सीमलेस पाईप उत्पादनाचा मार्ग घन बिलेटपासून सुरू होतो.

स्टील बिलेट → रीहीटिंग → रोटरी पिअर्सिंग → हॉट रोलिंग / साइझिंग → आवश्यक तेथे उष्णता उपचार → सरळ करणे → कटिंग → तपासणी → फिनिशिंग → पॅकिंग

काही आकार आणि वैशिष्ट्यांसाठी, कोल्ड ड्रॉइंग किंवा कोल्ड रोलिंगचा वापर हॉट-वर्किंग स्टेजनंतर कडक परिमाणे आणि पृष्ठभागाची आवश्यकता साध्य करण्यासाठी केला जाऊ शकतो.

वास्तविक उत्पादन मार्ग पाईप आकार, ग्रेड आणि ऑर्डर केलेल्या मानकांवर अवलंबून असतो.

आम्हाला का निवडा?

टियांजिन डाकीझुआंग स्टील सप्लाय नेटवर्क सोर्सिंग, तपासणी, कटिंग, पाईप प्रोसेसिंग आणि प्रोजेक्ट ऑर्डरसाठी लॉजिस्टिकला समर्थन देते.

उपलब्ध श्रेणीमध्ये 21-630 मिमी बाहेरील व्यास आणि 1-50 मिमी भिंतीची जाडी, 6 मीटर आणि 12 मीटर मानक लांबी आणि प्रकल्प आवश्यकतांसाठी सानुकूल लांबी समाविष्ट आहे.

20#, Q235B, Q345B, A106 Gr.B आणि A53 Gr.B सह, जेथे निवडलेले मानक ग्रेडला परवानगी देते अशा सेवेच्या आसपास सामग्रीची व्यवस्था केली जाऊ शकते.

पाइपलाइन प्रकल्पांसाठी, ऑर्डरमध्ये वितरणापूर्वी कटिंग, बेव्हलिंग, पृष्ठभाग तयार करणे आणि इतर मान्य प्रक्रिया समाविष्ट असू शकतात.

स्वतंत्र पडताळणी आवश्यक असलेल्या प्रकल्पांसाठी उपलब्ध तृतीय-पक्ष तपासणीसह, खरेदीच्या आवश्यकतांनुसार साहित्य प्रमाणपत्रे आणि तपासणी नोंदी पुरवल्या जाऊ शकतात.

निर्यात ऑर्डरसाठी, पाईप बंडलिंग, ओलावा-जागरूक संरक्षण, कंटेनर लोडिंग आणि दस्तऐवजीकरण टियांजिन लॉजिस्टिक नेटवर्कद्वारे समन्वयित केले जाऊ शकते.

खरेदी माहिती

उपयुक्त चौकशीमध्ये पाइपलाइनचे माध्यम, डिझाइनचा दाब, डिझाइन तापमान, पाईप मानक, स्टीलचा दर्जा, बाहेरील व्यास, भिंतीची जाडी, लांबी आणि प्रमाण यांचा समावेश असावा.

उदाहरणार्थ:

GB/T 8163 / 20# / अखंड / 114.3 × 8 मिमी / 6 मीटर / पाण्याची पाइपलाइन / 100 MT

उच्च-तापमान सेवेसाठी:

ASTM A106 Gr.B / सीमलेस / 8 in / SCH40 / 12 मी / उच्च-तापमान प्रक्रिया लाइन

ही माहिती पुरवठादारास केवळ व्यासानुसार ऑर्डरशी जुळण्याऐवजी योग्य उत्पादन ओळखण्यास अनुमती देते.

वारंवार विचारले जाणारे प्रश्न

Q1. वेल्डेड पाईपऐवजी सीमलेस पाईप का वापरावे?

सीमलेस पाईपमध्ये रेखांशाचा वेल्ड सीम नसतो आणि ते अनेक दाब, तापमान आणि गंभीर-सेवा अनुप्रयोगांसाठी निर्दिष्ट केले जाते. ते आवश्यक आहे की नाही हे प्रकल्प कोड आणि ऑपरेटिंग शर्तींवर अवलंबून आहे.

Q2. कोणते साहित्य उपलब्ध आहे?

पुरवलेल्या श्रेणीमध्ये 20#, Q235B, Q345B, A106 Gr.B आणि A53 Gr.B, लागू उत्पादन मानकांच्या अधीन आहे.

Q3. पाईपचा वापर उच्च-तापमान वाफेसाठी केला जाऊ शकतो का?

होय, जेव्हा निवडलेली सामग्री आणि मानक डिझाइन तापमान आणि दाबांसाठी योग्य असतात. ASTM A106 विशेषतः उच्च-तापमान सेवेसाठी निर्बाध कार्बन स्टील पाईपसाठी आहे.

Q4. जास्तीत जास्त कामाचा दबाव काय आहे?

पुरवलेले उत्पादन संदर्भ श्रेणी 32 MPa पर्यंत पोहोचते, परंतु प्रत्यक्ष व्यास, भिंतीची जाडी, सामग्री, तापमान आणि डिझाइन कोडसाठी परवानगीयोग्य कामकाजाचा दाब मोजला जाणे आवश्यक आहे.

Q5. पाईप कोणती तापमान श्रेणी हाताळू शकते?

पुरवलेली संदर्भ श्रेणी -20°C ते 450°C आहे. हे सर्व ग्रेड आणि आकारांसाठी सार्वत्रिक रेटिंग नाही; लागू साहित्य मानक आणि डिझाइन कोड वास्तविक स्वीकार्य सेवा तापमान निर्धारित करतात.

Q6. पाईप भूमिगत वापरता येईल का?

होय, परंतु उपचार न केलेल्या कार्बन स्टीलला सामान्यतः पुरलेल्या सेवेसाठी योग्य बाह्य गंज संरक्षण मिळावे. गंज डिझाइनमध्ये मातीची रसायनशास्त्र आणि आर्द्रता लक्षात घेतली पाहिजे.

Q7. तुम्ही SCH40 किंवा इतर दाब भिंतीची जाडी देऊ शकता का?

होय. SCH40 सारख्या प्रेशर-सिरीजच्या भिंतीच्या जाडीचा पुरवठा केला जाऊ शकतो जेथे निवडलेल्या पाईप आकार आणि मानकांशी सुसंगत असेल.

Q8. पाईप कापून बेव्हल केले जाऊ शकते का?

होय. पाइपलाइन रेखाचित्रे आणि वेल्डिंग आवश्यकतांनुसार निश्चित-लांबीचे कटिंग आणि एंड बेव्हलिंगची व्यवस्था केली जाऊ शकते.

Q9. A106 Gr.B ऐवजी Q235B वापरता येईल का?

स्वयंचलित प्रतिस्थापन म्हणून नाही. ग्रेड भिन्न वैशिष्ट्यांशी संबंधित आहेत आणि त्यांच्या आवश्यकता भिन्न आहेत. पाईपने पाइपलाइन डिझाइनद्वारे निर्दिष्ट केलेल्या मानकांची पूर्तता केली पाहिजे.

Q10. चीनमध्ये सामान्य द्रव-वाहतूक सीमलेस पाईपसाठी कोणते मानक वापरले जाते?

GB/T 8163-2018 हे लिक्विड सेवेसाठी सीमलेस स्टील पाईप्ससाठी सध्याचे चीनी मानक आहे.

Q11. A53 Gr.B सीमलेस पाईप ग्रेड आहे का?

A53/A53M सीमलेस आणि वेल्डेड पाईप दोन्ही कव्हर करते. सीमलेस पाईप आवश्यक असल्यास, खरेदी ऑर्डरमध्ये सीमलेस उत्पादन स्पष्टपणे निर्दिष्ट करणे आवश्यक आहे.

Q12. कोणती तपासणी कागदपत्रे पुरवली जाऊ शकतात?

साहित्य प्रमाणपत्रे, मितीय तपासणी रेकॉर्ड आणि सहमत चाचणी अहवाल पुरवले जाऊ शकतात. हायड्रोस्टॅटिक चाचणी, नॉनडिस्ट्रक्टिव्ह टेस्टिंग आणि थर्ड-पार्टी इन्स्पेक्शनची व्यवस्था प्रोजेक्ट स्पेसिफिकेशननुसार केली जाऊ शकते.
