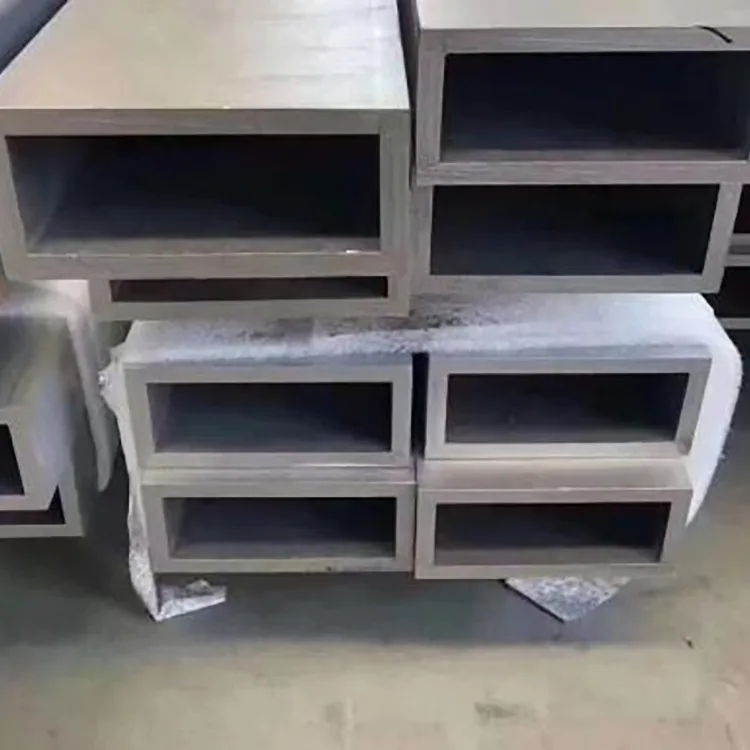

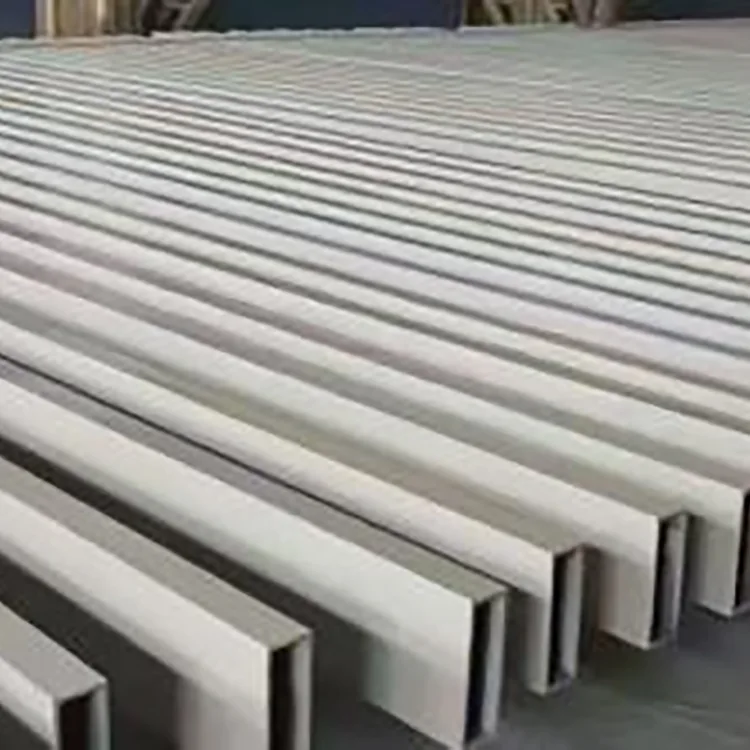

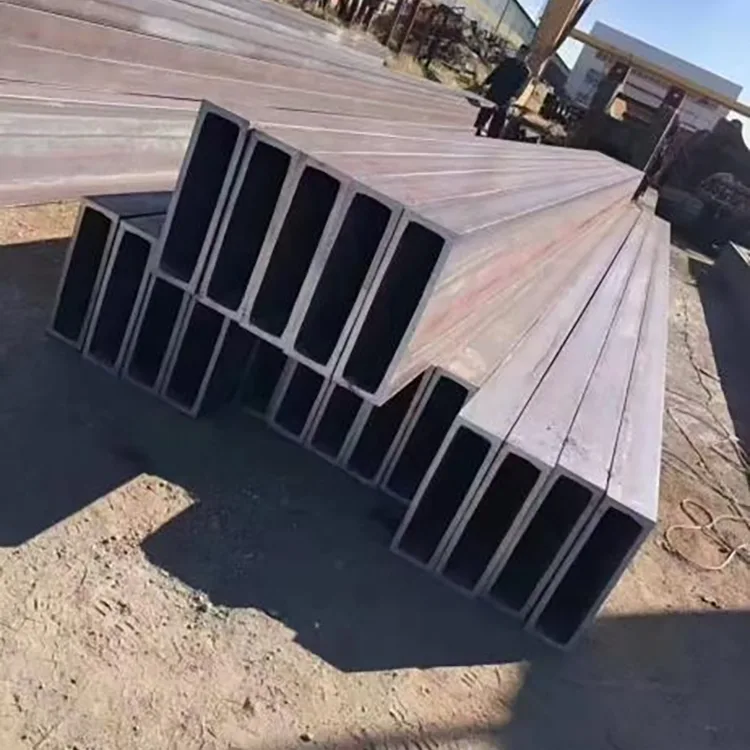

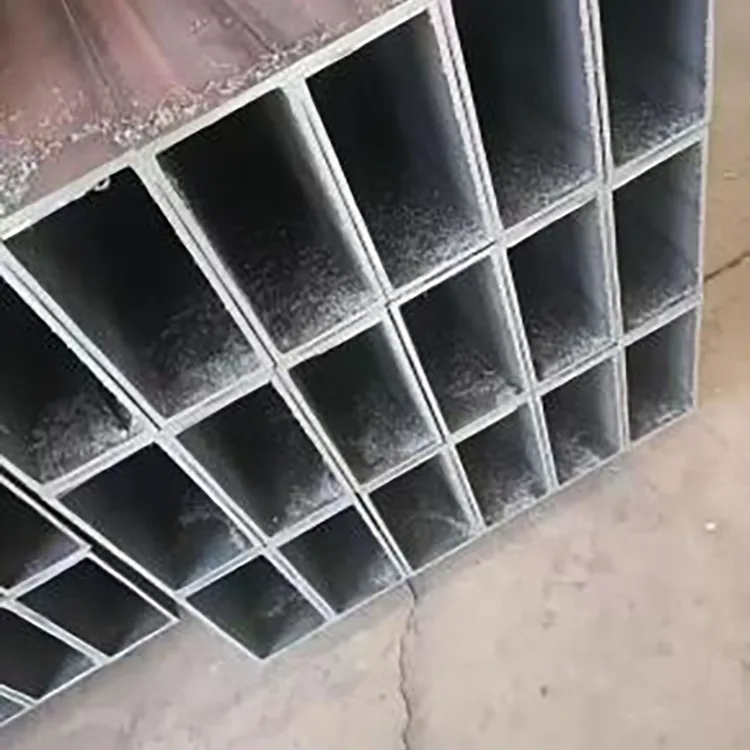

अचूक स्टील उजव्या कोन ट्यूब

पारंपारिक चौरस किंवा आयताकृती ट्यूबची भूमिती अंतिम असेंब्लीसाठी पुरेशी अचूक नसलेल्या अनुप्रयोगांसाठी अचूक स्टील उजव्या कोन ट्यूब विकसित केली जाते.

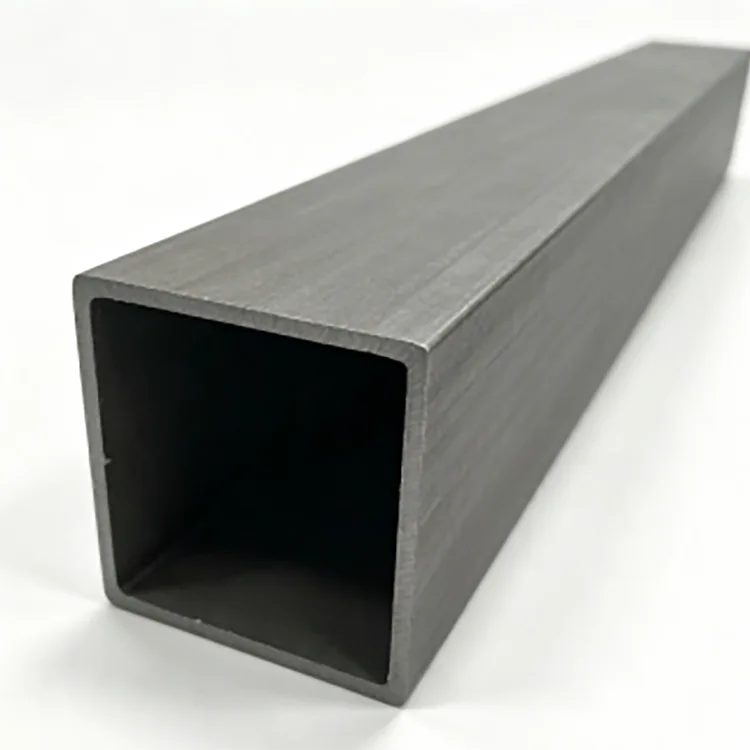

दृश्यमान गोलाकार कोपऱ्याऐवजी, परिभाषित 90° कोपरा प्रोफाइल तयार करण्यासाठी विभाग तयार केला जातो. यामुळे लगतचे विभाग संरेखित करणे, सरळ व्हिज्युअल रेषा राखणे आणि फॅब्रिकेटेड फ्रेम्सचे पूर्ण परिमाण नियंत्रित करणे सोपे होते.

ही ट्यूब Q235B किंवा Q355B कार्बन स्टीलपासून प्रोग्रेसिव्ह कोल्ड फॉर्मिंग, हाय-फ्रिक्वेंसी वेल्डिंग, साइझिंग, स्ट्रेटनिंग आणि अचूक कटिंगद्वारे तयार केली जाते. उत्पादन प्रक्रिया केवळ मानक पोकळ विभाग तयार करण्याऐवजी कोपरा भूमिती, भिंती-जाडीची सुसंगतता, सरळपणा आणि मितीय नियंत्रण यावर लक्ष केंद्रित करते.

इनडोअर स्ट्रक्चरल फ्रेम्स, इक्विपमेंट बेस, डिस्प्ले स्ट्रक्चर्स, रॅक, विभाजने आणि सजावटीच्या स्टीलवर्कसाठी, हे प्रोफाइल फॅब्रिकेशन दरम्यान आवश्यक फिटिंग आणि पृष्ठभाग दुरुस्तीचे प्रमाण कमी करू शकते.

तांत्रिक तपशील

90° कॉर्नर प्रोफाइल महत्त्वाचे का आहे

पारंपारिक पोकळ विभागात सामान्यतः एक गोलाकार बाह्य कोपरा तयार होतो. ही त्रिज्या अनेक स्ट्रक्चरल ऍप्लिकेशन्ससाठी स्वीकार्य आहे, परंतु जेव्हा दोन सदस्यांना जवळून भेटण्याची आवश्यकता असते किंवा पूर्ण झाल्यानंतर कोपराच दिसतो तेव्हा ते गैरसोयीचे होऊ शकते.

उजव्या कोनातील प्रोफाइल अशा परिस्थितींसाठी आहे जेथे कोपरा भूमिती फॅब्रिकेशनवर परिणाम करते.

चांगले संयुक्त संरेखन

परिभाषित कोपरा प्रोफाइल ट्यूबला दुसर्या सरळ विभागाच्या विरूद्ध स्थितीत ठेवण्यास सोपे करते. फ्रेम्स, विभाजने, उपकरणे संरचना आणि आर्किटेक्चरल स्टीलवर्कसाठी, चांगले संरेखन जास्त ग्राइंडिंग किंवा फिलर कामाची आवश्यकता कमी करू शकते.

सुसंगत परिमाणे

भिंतीची जाडी आणि विभागाचे परिमाण फॉर्मिंग आणि साइझिंग दरम्यान नियंत्रित केले जातात. जेव्हा ट्यूबवर स्वयंचलित कटिंग, ड्रिलिंग, वेल्डिंग किंवा असेंबली उपकरणांद्वारे प्रक्रिया केली जाते तेव्हा सुसंगत भूमिती विशेषतः महत्वाची असते.

क्लिनर समाप्त देखावा

उघडलेल्या स्टील फ्रेम्स आणि सजावटीच्या स्ट्रक्चर्ससाठी, सरळ कडा आणि नियंत्रित कोपरे पेंटिंग किंवा पावडर कोटिंगनंतर स्वच्छ व्हिज्युअल रेषा तयार करतात.

दुय्यम प्रक्रियेसाठी योग्य

काळ्या स्टीलच्या पृष्ठभागावर गॅल्वनाइज्ड कोटिंगशिवाय पुरवठा केला जातो, ज्यामुळे ते स्वतःचे पेंटिंग, पावडर कोटिंग, बेकिंग फिनिश किंवा इतर पृष्ठभाग उपचार आवश्यक असलेल्या प्रकल्पांसाठी योग्य बनते.

उत्पादन प्रक्रिया

उत्पादन मार्ग केवळ पोकळ विभागात स्टील बनवण्याऐवजी आयामी नियंत्रणाभोवती डिझाइन केले आहे.

1. स्टील कॉइलची निवड आणि तयारी

Q235B किंवा Q355B स्टीलची निवड आवश्यक सामर्थ्य श्रेणी आणि अनुप्रयोगानुसार केली जाते. उत्पादन बॅचमधील जाडी आणि यांत्रिक गुणधर्मांमधील फरक कमी करण्यासाठी तयार होण्यापूर्वी येणारी सामग्री तपासली जाते.

2. पट्टी तयार करणे आणि समतल करणे

स्टीलची पट्टी समतल केली जाते आणि सतत तयार होण्यासाठी तयार केली जाते. पट्टीची योग्य स्थिती महत्त्वाची आहे कारण अवशिष्ट विकृती नंतर कोपऱ्याची अचूकता आणि सरळपणा प्रभावित करू शकते.

3. प्रगतीशील कोल्ड फॉर्मिंग

एकाच ऑपरेशनमध्ये अंतिम आकार देण्याऐवजी पट्टी अनेक बनवण्याच्या टप्प्यांतून जाते.

कोपरा भूमिती नियंत्रित करताना फॉर्मिंग अनुक्रम हळूहळू चौरस किंवा आयताकृती विभाग विकसित करतो. परिभाषित उजव्या कोन प्रोफाइल साध्य करण्यासाठी हा मुख्य टप्पा आहे.

4. उच्च-वारंवारता वेल्डिंग

पट्टीच्या कडा एकत्र आणल्यानंतर, उच्च-फ्रिक्वेंसी इंडक्शन वेल्डिंग रेखांशाचा सीम बनवते.

वेल्डिंगची स्थिती सामग्रीची जाडी आणि उत्पादन गतीनुसार नियंत्रित केली जाते. वेल्डची गुणवत्ता महत्त्वाची आहे कारण जास्त उष्णता इनपुट, अपुरा फ्यूजन किंवा खराब धार तयार करणे तयार ट्यूबवर परिणाम करू शकते.

5. आकार देणे आणि सरळ करणे

वेल्डिंगनंतर, ट्यूब त्याच्या अंतिम परिमाणे आणि एकूण सरळपणा नियंत्रित करण्यासाठी आकारमान आणि सरळ उपकरणांमधून जाते.

हा टप्पा सुस्पष्टता फॅब्रिकेशनसाठी विशेषतः महत्वाचा आहे कारण योग्यरित्या तयार केलेला क्रॉस-सेक्शन देखील असेंबली समस्या निर्माण करू शकतो जर तयार नळीच्या लांबीमध्ये जास्त विचलन असेल.

6. प्रिसिजन कटिंग आणि एंड प्रोसेसिंग

तयार ट्यूब मानक 6 मीटर लांबी किंवा 3-12 मीटर पासून सानुकूलित लांबीमध्ये कापली जाते.

फॅब्रिकेशनच्या आवश्यकतेनुसार अचूक कटिंग, चेम्फरिंग, डिबरिंग, बेव्हलिंग आणि ड्रिलिंगची व्यवस्था केली जाऊ शकते.

7. तपासणी आणि पॅकिंग

पॅकिंग करण्यापूर्वी परिमाणे, भिंतीची जाडी, कोपऱ्याची भूमिती, सरळपणा, वेल्डची स्थिती, पृष्ठभागाची गुणवत्ता आणि कटिंग अचूकतेसाठी तयार नळ्या तपासल्या जातात.

पॅकिंग पद्धत ट्यूब आकार, ऑर्डर प्रमाण, वाहतूक पद्धत आणि ग्राहकाच्या अनलोडिंग परिस्थितीनुसार निवडली जाते.

कारखाना गुणवत्ता नियंत्रण

अचूक पोकळ विभागांसाठी, मितीय तपासणी मूलभूत स्टील ग्रेडइतकीच महत्त्वाची आहे.

उत्पादनादरम्यान, गुणवत्ता नियंत्रण अशा मुद्द्यांवर लक्ष केंद्रित करते जे फॅब्रिकेशनवर थेट परिणाम करू शकतात:

● साहित्य पडताळणी: Q235B किंवा Q355B ग्रेड ऑर्डर आवश्यकतांनुसार तपासले जाते.

● भिंतीची जाडी: निर्दिष्ट ±0.1 मिमी सहिष्णुता राखण्यासाठी वास्तविक जाडीचे परीक्षण केले जाते.

● विभाग परिमाणे: केवळ फॉर्मिंग-मशीन सेटिंग्जवर अवलंबून न राहता आकार बदलल्यानंतर बाहेरील परिमाण तपासले जातात.

● कोपरा भूमिती: 90° प्रोफाइल आणि कोपरा उभ्यापणाचे विचलन ओळखण्यासाठी तपासणी केली जाते.

● सरळपणा: फ्रेम असेंब्लीवर परिणाम करू शकणाऱ्या वाकणे किंवा विकृतीसाठी तयार लांबी तपासली जाते.

● वेल्डची स्थिती: रेखांशाच्या उच्च-फ्रिक्वेंसी वेल्डचे दृश्यमान दोष आणि सुसंगतता तयार करण्यासाठी परीक्षण केले जाते.

● शेवटचा दर्जा: कटिंग, चेम्फरिंग किंवा डिबरिंग केल्यानंतर कट एंड तपासले जातात.

● बॅचची सुसंगतता: बंडलमधील मितीय फरक कमी करण्यासाठी संपूर्ण बॅचमध्ये उत्पादन नमुन्यांची तुलना केली जाते.

कडक तपासणी आवश्यकता असलेल्या प्रकल्पांसाठी, मितीय तपासणी नोंदी आणि तृतीय-पक्ष तपासणी ऑर्डर तपशीलानुसार व्यवस्था केली जाऊ शकते.

Q235B किंवा Q355B: तुम्ही कोणते निवडावे?

केवळ उच्च श्रेणी निवडण्यापेक्षा प्रत्यक्ष स्ट्रक्चरल लोडनुसार सामग्रीची श्रेणी निवडली पाहिजे.

लोड-बेअरिंग स्ट्रक्चर्ससाठी, अंतिम सामग्रीच्या निवडीने स्ट्रक्चरल गणना, डिझाइन कोड, कनेक्शन पद्धत आणि आवश्यक सुरक्षा घटकांचे पालन केले पाहिजे.

मुख्य अनुप्रयोग

इनडोअर स्टील स्ट्रक्चर्स

आतील मेझानाइन फ्रेम्स, विभाजने, छतावरील समर्थन संरचना, प्रदर्शन संरचना आणि इतर स्टील फ्रेमवर्कसाठी वापरले जाते जेथे मितीय अचूकता आणि देखावा महत्त्वपूर्ण आहे.

उपकरणे आणि यंत्रसामग्री फ्रेम्स

नियंत्रित विभाग भूमिती ऑटोमेशन उपकरण फ्रेम्स, मशीन बेस, कन्व्हेयर सपोर्ट्स, इन्स्ट्रुमेंट स्ट्रक्चर्स आणि फॅब्रिकेटेड इक्विपमेंट हाउसिंगसाठी उपयुक्त आहे.

आर्किटेक्चरल आणि सजावटीचे स्टीलवर्क

हॉटेलचे आतील भाग, प्रदर्शन हॉल, व्यावसायिक जागा, पायऱ्यांचे घटक, सजावटीच्या फ्रेम्स आणि स्वच्छ सरळ रेषा आवश्यक असलेल्या आर्किटेक्चरल स्टील स्ट्रक्चर्ससाठी योग्य.

वेअरहाऊस रॅकिंग आणि औद्योगिक प्लॅटफॉर्म

Q235B किंवा Q355B विभाग स्टोरेज रॅक, वर्कस्टेशन्स, औद्योगिक प्लॅटफॉर्म आणि उपकरणे समर्थन संरचनांसाठी लोड आवश्यकतांनुसार निवडले जाऊ शकतात.

नॉन-स्टँडर्ड फॅब्रिकेशन

जेव्हा ट्यूब फॅब्रिकेटेड असेंब्लीमध्ये समाकलित केली जात असेल तेव्हा कस्टम आकारमान, निश्चित लांबी, छिद्र, बेव्हल्स, चेम्फर्स आणि इतर मशीनिंग ऑपरेशन्स पुरवल्या जाऊ शकतात.

प्रिसिजन स्टील राईट-एंगल ट्यूब वि परंपरागत पोकळ विभाग

मुख्य फायदा असा नाही की ट्यूब प्रत्येक पारंपारिक पोकळ विभाग बदलते. हे असे आहे की अधिक नियंत्रित कोपरा आणि मितीय प्रोफाइल उपयोगी असू शकते जेथे फॅब्रिकेशन अचूकता आणि पूर्ण स्वरूप प्रकल्पाच्या आवश्यकतांचा भाग आहे.

ब्लॅक स्टील पृष्ठभाग आणि दुय्यम फिनिशिंग

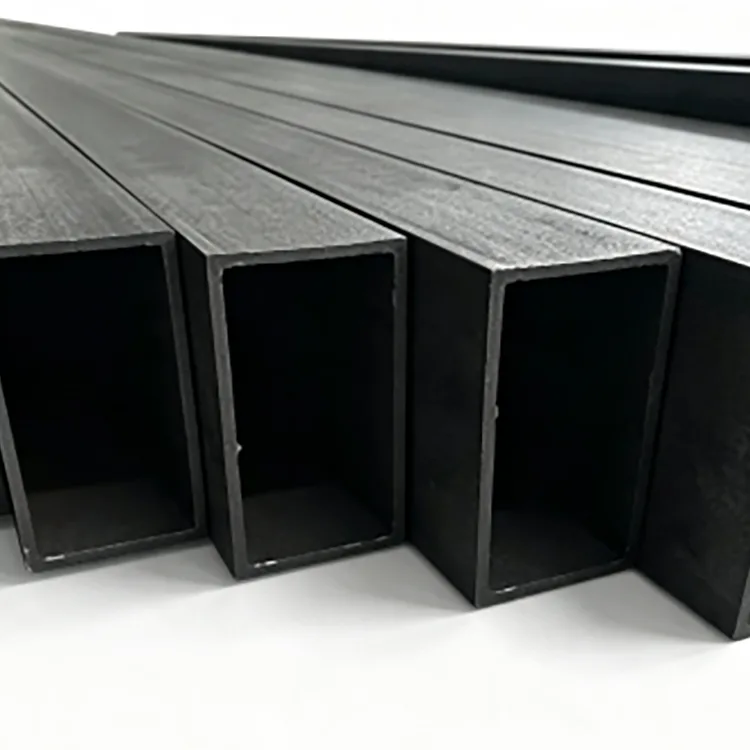

मानक उत्पादन काळा, अनकोटेड स्टील म्हणून पुरवले जाते.

जेव्हा ग्राहक फॅब्रिकेशन नंतर पृष्ठभागावर उपचार करण्याची योजना आखतो तेव्हा हे कॉन्फिगरेशन अनेकदा निवडले जाते. प्रकल्पावर अवलंबून, उपलब्ध परिष्करण प्रक्रियेमध्ये हे समाविष्ट असू शकते:

● चित्रकला

● पावडर लेप

● बेकिंग फिनिश

● गॅल्वनाइजिंग

● इतर निर्दिष्ट केलेले गंजरोधक उपचार

कोटिंग करण्यापूर्वी, पृष्ठभाग योग्यरित्या स्वच्छ केले पाहिजे आणि निवडलेल्या कोटिंग प्रणालीनुसार तयार केले पाहिजे. ओलावा, बाहेरचे हवामान, मीठ स्प्रे किंवा संक्षारक वातावरणाच्या संपर्कात असलेल्या प्रकल्पांसाठी, उपचार न केलेले काळे स्टील वापरण्याऐवजी योग्य गंज-संरक्षण प्रणाली निर्दिष्ट केली पाहिजे.

सानुकूल प्रक्रिया

ट्यूब फक्त मानक 6 मीटर लांबीच्या ऐवजी फॅब्रिकेशनच्या गरजेनुसार पुरवली जाऊ शकते.

उपलब्ध पर्यायांमध्ये हे समाविष्ट आहे:

● 3-12 मीटर निश्चित-लांबीचे कटिंग

● अचूक कटिंग

● चेंफरिंग

● डीब्युरिंग

● बेव्हलिंग

● प्री-ड्रिलिंग

● रिकोटिंग किंवा गॅल्वनाइजिंग व्यवस्था

● सानुकूलित विभाग परिमाणे

● सानुकूलित भिंतीची जाडी

● रेखाचित्रांनुसार विशेष प्रक्रिया

अवतरणासाठी, खरेदीदारांनी आवश्यक विभाग आकार, भिंतीची जाडी, सामग्रीचा दर्जा, प्रमाण, लांबी, पृष्ठभाग उपचार आणि कोणतीही मशीनिंग रेखाचित्रे प्रदान केली पाहिजेत.

खरेदी आणि पुरवठा माहिती

अभियांत्रिकी आणि फॅब्रिकेशन ऑर्डरसाठी, खरेदी करण्यापूर्वी पुष्टी करण्यासाठी सर्वात महत्वाची वैशिष्ट्ये केवळ बाह्य परिमाणे नाहीत.

खरेदीदारांनी निर्दिष्ट केले पाहिजे:

1.विभागाचा आकार: चौरस किंवा आयताकृती परिमाणे.

2.वॉल जाडी: आवश्यक जाडी आणि सहनशीलता.

3.स्टील ग्रेड: Q235B किंवा Q355B.

4.लांबी: मानक 6 मीटर किंवा 3-12 मीटर पासून निश्चित लांबी.

5.कोपरा आवश्यकता: आवश्यक 90° भूमिती आणि सहिष्णुता.

6. पृष्ठभाग: काळा स्टील किंवा दुय्यम पृष्ठभाग उपचार.

7.मशीनिंग: कटिंग, ड्रिलिंग, बेव्हलिंग, चेम्फेरिंग किंवा डिबरिंग.

8.निरीक्षण: मानक कारखाना तपासणी किंवा अतिरिक्त तृतीय-पक्ष तपासणी.

पुनरावृत्ती प्रकल्पांसाठी, समान सामग्री ग्रेड, विभाग परिमाणे, भिंतीची जाडी, प्रक्रिया पद्धत आणि तपासणी आवश्यकता ठेवल्याने बॅचेसमधील सातत्य राखण्यास मदत होते.

रोन्घेंगकडून प्रिसिजन स्टील राईट-एंगल ट्यूब का खरेदी करावी?

Rongheng इंटेलिजेंट मॅन्युफॅक्चरिंग (Tianjin) Import & Export Co., Ltd. निर्यात पुरवठ्यासह पोलाद उत्पादन संसाधने एकत्रित करून, Tianjin Gefu Steel द्वारे समर्थित आंतरराष्ट्रीय विक्री मंच चालवते.

कंपनी चीनच्या प्रमुख पोलाद उत्पादन क्षेत्रांपैकी एक, टियांजिन येथील Daqiuzhuang औद्योगिक क्षेत्रामध्ये स्थित आहे. त्याच्या उत्पादन श्रेणीमध्ये स्टील पाईप्स, पोकळ विभाग, स्टील प्रोफाइल, गॅल्वनाइज्ड उत्पादने आणि फोटोव्होल्टेइक माउंटिंग उत्पादने समाविष्ट आहेत.

मोठ्या प्रमाणात प्रकल्पांसाठी, रोंगेंग सानुकूलित परिमाण, निश्चित-लांबीचा पुरवठा, दुय्यम प्रक्रिया, OEM/ODM आवश्यकता आणि प्रकल्प-आधारित तपासणीस समर्थन देते. समूहाचे वार्षिक पोलाद उत्पादन आणि विक्रीचे प्रमाण 1.3 दशलक्ष टनांपेक्षा जास्त आहे, कंटेनर आणि मोठ्या प्रमाणात अभियांत्रिकी खरेदीसाठी.

मोठ्या ऑर्डरसाठी, उत्पादन शेड्यूलिंग आणि डिलिव्हरी सामान्यतः तपशील, प्रमाण, प्रक्रिया आवश्यकता आणि तपासणी परिस्थितीनुसार व्यवस्था केली जाते.

वारंवार विचारले जाणारे प्रश्न

Q1. प्रिसिजन स्टील राईट-एंगल ट्यूब आणि पारंपारिक स्क्वेअर ट्यूबमध्ये काय फरक आहे?

मुख्य फरक म्हणजे कोपरा भूमिती आणि मितीय-नियंत्रण आवश्यकता. पारंपारिक स्क्वेअर ट्यूबमध्ये सामान्यतः गोलाकार कोपरे असतात, तर हे उत्पादन अधिक परिभाषित केलेल्या 90° कोपऱ्याच्या प्रोफाइलसह तयार केले जाते जेथे संयुक्त संरेखन आणि देखावा महत्त्वाचा असतो.

Q2. ट्यूब अखंड आहे का?

क्र. हा एक वेल्डेड पोकळ भाग आहे जो प्रगतीशील कोल्ड फॉर्मिंग आणि त्यानंतर उच्च-फ्रिक्वेंसी वेल्डिंगद्वारे उत्पादित केला जातो. म्हणून त्याचे वर्णन एक निर्बाध ट्यूब म्हणून केले जाऊ नये.

Q3. काळ्या स्टीलची नळी पेंट केली जाऊ शकते किंवा पावडर लेपित केली जाऊ शकते?

होय. अनकोटेड ब्लॅक-स्टील पृष्ठभाग पेंटिंग, पावडर कोटिंग, बेकिंग फिनिश किंवा इतर निर्दिष्ट पृष्ठभाग उपचारांसाठी तयार केले जाऊ शकते. कोटिंग करण्यापूर्वी पृष्ठभागाची योग्य स्वच्छता आणि तयारी आवश्यक आहे.

Q4. स्टोरेज दरम्यान काळा स्टील गंज होईल?

होय. उपचार न केलेले कार्बन स्टील ओलावाच्या संपर्कात आल्यावर ऑक्सिडाइझ होऊ शकते. घरातील कोरड्या साठवणुकीची शिफारस केली जाते आणि पृष्ठभागावर उपचार करण्यापूर्वी नळ्या पावसापासून, घनतेपासून आणि दीर्घकाळापर्यंत आर्द्र स्थितीपासून संरक्षित केल्या पाहिजेत.

Q5. मी Q235B किंवा Q355B निवडावे का?

Q235B अनेक पारंपारिक इनडोअर फ्रेम्स, उपकरणे संरचना आणि सजावटीच्या अनुप्रयोगांसाठी योग्य आहे. जेव्हा स्ट्रक्चरल डिझाइनला उच्च सामग्रीची ताकद आवश्यक असते किंवा जेव्हा अनुप्रयोगामध्ये जास्त लोडिंग समाविष्ट असते तेव्हा Q355B विचारात घेतले पाहिजे.

Q6. आपण किती लांबी देऊ शकता?

मानक लांबी 6 मीटर आहे. ऑर्डर आवश्यकतांनुसार 3-12 मीटर पासून सानुकूलित निश्चित लांबीची व्यवस्था केली जाऊ शकते.

Q7. डिलिव्हरीपूर्वी तुम्ही ट्यूब कट, ड्रिल, चेंफर किंवा बेव्हल करू शकता?

होय. अचूक कटिंग, ड्रिलिंग, चेम्फरिंग, डिबरिंग आणि बेव्हलिंगची व्यवस्था रेखाचित्रे किंवा प्रक्रियेच्या आवश्यकतांनुसार केली जाऊ शकते.

Q8. अवतरणासाठी कोणती माहिती आवश्यक आहे?

कृपया विभागाची परिमाणे, भिंतीची जाडी, सामग्रीचा दर्जा, प्रमाण, आवश्यक लांबी, पृष्ठभाग उपचार आणि कोणत्याही अतिरिक्त मशीनिंग आवश्यकता प्रदान करा. नॉन-स्टँडर्ड प्रक्रियेसाठी रेखाचित्रांची शिफारस केली जाते.

Q9. हे उत्पादन बाह्य अनुप्रयोगांसाठी योग्य आहे का?

गंज संरक्षणाशिवाय दीर्घकालीन बाह्य प्रदर्शनासाठी मानक ब्लॅक स्टील आवृत्तीची शिफारस केलेली नाही. बाहेरील, दमट, किनारी किंवा संक्षारक वातावरणासाठी गॅल्वनाइज्ड किंवा अन्यथा संरक्षित स्टीलचा विचार केला पाहिजे.

Q10. तुम्ही सानुकूलित आकार देऊ शकता?

होय. नमूद केलेल्या चौरस आणि आयताकृती ट्यूब श्रेणींव्यतिरिक्त, प्रकल्पाच्या गरजेनुसार सानुकूलित परिमाणे, भिंतीची जाडी, लांबी, मशीनिंग आणि पृष्ठभाग उपचार यावर चर्चा केली जाऊ शकते.
