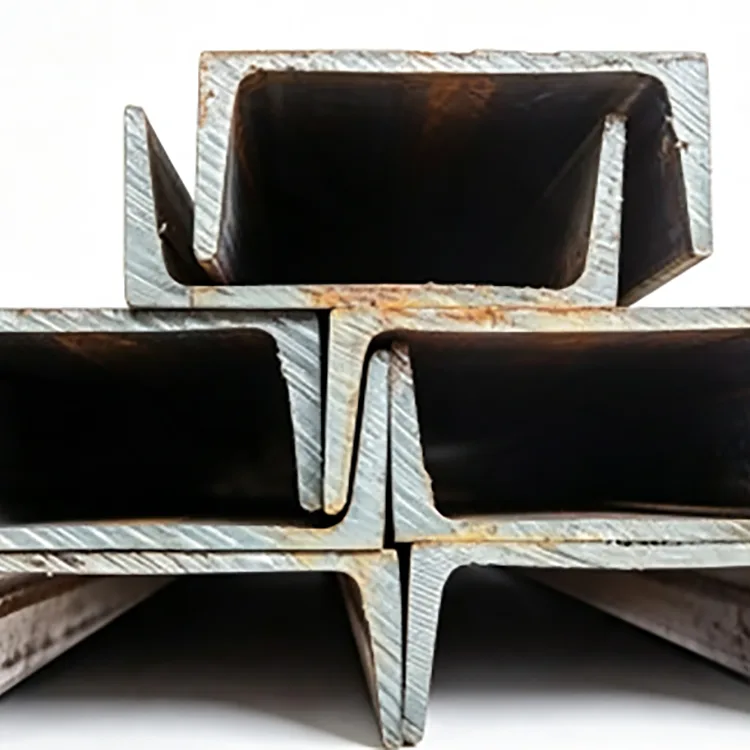

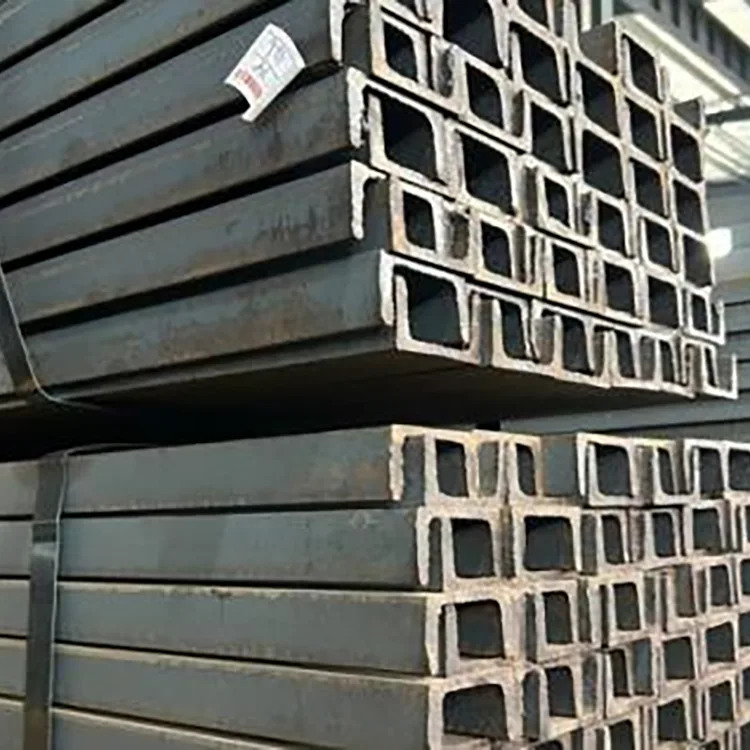

हॉट-रोल्ड स्टील चॅनेल हा एक खुला स्ट्रक्चरल स्टील विभाग आहे ज्यामध्ये वेब आणि दोन फ्लँज्स U प्रोफाइल बनवतात. हे फ्लॅट स्ट्रिप वाकवण्याऐवजी किंवा वेगळ्या प्लेट्स वेल्डिंग करण्याऐवजी हॉट रोलिंग स्टील बिलेट्सद्वारे तयार केले जाते.
गुंडाळलेला U-आकाराचा विभाग प्लेट्स, कंस आणि इतर घटकांना जोडण्यासाठी स्ट्रक्चरल खोली आणि फ्लँजसाठी एक वेब प्रदान करतो. हे सामान्यतः स्ट्रक्चरल सपोर्ट्स, इक्विपमेंट बेस्स, फ्रेम्स, ब्रेसेस आणि फॅब्रिकेटेड स्टीलवर्कसाठी वापरले जाते.
रॉन्झेंग Q235B आणि Q355B हॉट-रोल्ड स्टील चॅनेल 5# ते 40# पर्यंत नियमित विभागांमध्ये पुरवठा करते, मानक लांबी 6 मीटर, 9 मीटर आणि 12 मीटर आहे. प्रोजेक्ट ऑर्डरसाठी कस्टम कटिंग आणि सहमत फॅब्रिकेशन उपलब्ध आहेत.
| आकार | उंची (मिमी) | पायाची रुंदी (मिमी) | वेब जाडी (मिमी) | वजन (किलो/मी) | ग्रेड | लांबी (मी) |
|---|---|---|---|---|---|---|
| ५# | 50 | 37 | 4.5 | 5.44 | Q235B / Q355B | ६/९/१२ |
| ८# | 80 | 43 | 5.0 | 8.04 | Q235B / Q355B | ६/९/१२ |
| १०# | 100 | 48 | 5.3 | 10.00 | Q235B / Q355B | ६/९/१२ |
| १२# | 120 | 53 | 5.5 | 12.06 | Q235B / Q355B | ६/९/१२ |
| 14# | 140 | 58 | 6.0 | 14.53 | Q235B / Q355B | ६/९/१२ |
| १६# | 160 | 63 | 6.5 | 17.24 | Q235B / Q355B | ६/९/१२ |
| 20# | 200 | 73 | 7.0 | 22.63 | Q235B / Q355B | ६/९/१२ |
| २५# | 250 | 78 | 7.5 | 27.41 | Q235B / Q355B | ६/९/१२ |
नियमित पुरवठा श्रेणी 5#–40# कव्हर करते. प्रकल्प-विशिष्ट आवश्यकतांसाठी इतर विभागांवर चर्चा केली जाऊ शकते.
Q235Bसामान्यतः सामान्य स्ट्रक्चरल फॅब्रिकेशन, उपकरणांचे समर्थन, रेलिंग, फ्रेम आणि इतर पारंपारिक स्टीलवर्कसाठी वापरले जाते.
Q355Bउच्च निर्दिष्ट उत्पादन सामर्थ्य प्रदान करते आणि जेथे स्ट्रक्चरल डिझाइनला जास्त सामग्रीची ताकद आवश्यक असेल तेथे निवडले जाऊ शकते, ज्यामध्ये जास्त समर्थन आणि मागणी असलेली उपकरणे किंवा पायाभूत सुविधांचा समावेश आहे.
स्टील ग्रेड चॅनेल आकार आणि स्ट्रक्चरल लोड एकत्र निवडले पाहिजे. उच्च-शक्तीचा दर्जा कमी आकाराचा विभाग संरचनात्मकदृष्ट्या पुरेसा बनवत नाही.
चॅनेल थेट हॉट रोलिंगद्वारे तयार होते:
स्टील बिलेट → हीटिंग → रफ रोलिंग → इंटरमीडिएट रोलिंग → फिनिशिंग रोलिंग → साइझिंग → सरळ करणे → कटिंग → तपासणी → बंडलिंग
बिलेट वेब, फ्लँज रुंदी आणि एकूण विभागाचे परिमाण हळूहळू स्थापित करणाऱ्या रोलच्या मालिकेतून जाते. रोलिंग केल्यानंतर, चॅनेलची परिमाणे, सरळपणा आणि पृष्ठभागाची स्थिती तपासली जाते.
विभाग केवळ आकार किंवा वजनानुसार निवडण्याऐवजी वास्तविक संरचनात्मक आवश्यकतांनुसार निवडला जावा.
खरेदीसाठी, स्ट्रक्चरल ड्रॉइंग किंवा स्टील शेड्यूलवर दाखवलेला अचूक विभाग क्रमांक "हेवी चॅनल स्टील" सारख्या सामान्य वर्णनापेक्षा श्रेयस्कर आहे.
हॉट रोल्ड चॅनल आणि कोल्ड फॉर्म्ड चॅनल वेगवेगळ्या प्रक्रियेद्वारे तयार केले जातात आणि केवळ नाममात्र उंचीनुसार निवडले जाऊ नयेत.
| आयटम | हॉट रोल्ड चॅनेल | कोल्ड फॉर्म्ड चॅनेल |
|---|---|---|
| उत्पादन | गरम केलेल्या स्टील बिलेट्समधून आणले | स्टील पट्टी वाकवून स्थापना |
| ठराविक वापर | स्ट्रक्चरल आणि जड फॅब्रिकेशन | हलके फ्रेमिंग आणि पातळ विभाग |
| विभाग | गुंडाळलेला यू-आकाराचा विभाग | कोल्ड बेंट प्रोफाइल |
विभागाची भूमिती, जाडी आणि गणना केलेली संरचनात्मक क्षमता एका प्रकाराला दुस-यासाठी बदलण्यापूर्वी तपासली पाहिजे.
हॉट-रोल्ड स्टील चॅनल आणि आय बीम हे दोन्ही स्ट्रक्चरल विभाग आहेत, परंतु ते वेगवेगळ्या विभागाच्या आवश्यकता पूर्ण करतात.
एक I बीम सामान्यतः बीम ऍप्लिकेशन्ससाठी निवडला जातो जेथे त्याचा I-आकाराचा विभाग आवश्यक असतो. चॅनेल सहसा समर्थन, उपकरणे बेस, कंस आणि बनावट फ्रेमसाठी सोयीस्कर असते कारण घटक त्याच्या वेब आणि फ्लँजशी जोडले जाऊ शकतात.
विनिर्दिष्ट स्ट्रक्चरल सेक्शनने प्रोजेक्ट ड्रॉईंगचे अनुसरण केले पाहिजे कारण दुसरा विभाग अधिक सहज उपलब्ध आहे म्हणून बदलला जाण्यापेक्षा.
हे बांधकाम, औद्योगिक फॅब्रिकेशन, मशिनरी सपोर्ट आणि पायाभूत सुविधा प्रकल्पांमध्ये वापरले जाते.
हे मानक सरळ लांबी म्हणून पुरवले जाऊ शकते किंवा प्रकल्प रेखाचित्रांनुसार प्रक्रिया केली जाऊ शकते.
पुनरावृत्तीच्या फॅब्रिकेशनसाठी, प्री-कट आणि मशीन केलेले विभाग इंस्टॉलेशन साइटवर तयारीचे काम कमी करू शकतात.
मानक उत्पादन काळ्या हॉट-रोल्ड स्थितीत मिल स्केलसह आणि गंज-संरक्षण कोटिंगशिवाय पुरवले जाते. अर्जावर अवलंबून, बनावट स्टील नंतर पेंट केले जाऊ शकते, पावडर लेपित किंवा हॉट-डिप गॅल्वनाइज्ड.
जेव्हा हॉट-डिप गॅल्वनाइजिंग आवश्यक असते, तेव्हा मुख्य कटिंग आणि ड्रिलिंगचे काम सामान्यतः गॅल्वनाइझिंगपूर्वी पूर्ण केले पाहिजे जेणेकरून तयार घटकाला निर्दिष्ट पृष्ठभाग उपचार प्राप्त होतील.
गुणवत्ता तपासणीमध्ये स्टीलचा दर्जा, विभागाचे परिमाण, सरळपणा, पृष्ठभागाची स्थिती आणि शोधण्यायोग्यता समाविष्ट आहे.
गडद मिल स्केल हॉट-रोल्ड स्टीलचे सामान्य वैशिष्ट्य आहे आणि सक्रिय लाल-तपकिरी गंज किंवा अस्वीकार्य पृष्ठभागाच्या दोषांपासून वेगळे केले पाहिजे.
सामग्री प्रमाणपत्रे आणि मान्य तपासणी रेकॉर्ड प्रकल्प ऑर्डरसह पुरवले जाऊ शकतात. कराराद्वारे आवश्यक असल्यास तृतीय-पक्ष तपासणीची व्यवस्था देखील केली जाऊ शकते.
ब्लॅक हॉट-रोल्ड पृष्ठभाग ही गंज-संरक्षण प्रणाली नाही.
ड्राय इनडोअर ऍप्लिकेशन्ससाठी, उपचार न केलेले चॅनेल वापरले जाऊ शकते जेथे प्रकल्प तपशील परवानगी देते. बाहेरील आणि दमट वातावरणात योग्य संरक्षणात्मक कोटिंग सिस्टमची आवश्यकता असते.
जेव्हा दीर्घकालीन गंज संरक्षण आवश्यक असेल तेव्हा हॉट-डिप गॅल्वनाइजिंगचा वापर केला जाऊ शकतो. ऑपरेटिंग वातावरण आणि फॅब्रिकेशन अनुक्रमानुसार अंतिम उपचार निवडले जावे.
औद्योगिक कारखाना बांधकामासाठी, 10#, 12# आणि 16# Q235B हॉट-रोल्ड स्टील चॅनेल स्ट्रक्चरल सपोर्ट, छताशी संबंधित सदस्य आणि भिंतीच्या मजबुतीकरणासाठी पुरवले गेले आहेत. पुरवठा केलेल्या प्रकल्पाच्या रेकॉर्डमध्ये फॅब्रिकेशनसाठी सुसंगत परिमाणे आणि सरळ सामग्री आवश्यक आहे.
मशिनरी फॅब्रिकेशनसाठी, 20# आणि 25# चॅनेल विभाग उपकरणे बेस, कन्व्हेयर सपोर्ट आणि फॅब्रिकेटेड फ्रेम्ससाठी वापरले जाऊ शकतात जेथे स्ट्रक्चरल डिझाइनला मोठ्या विभागाची आवश्यकता असते.
रॉन्झेंगची पुरवठा साखळी तियानजिन डाकीझुआंग येथे आधारित आहे, जी स्ट्रक्चरल स्टील पुरवठा, प्रक्रिया आणि प्रादेशिक लॉजिस्टिकमध्ये प्रवेश प्रदान करते.
Q235B आणि Q355B हॉट-रोल्ड स्टील चॅनल 5#–40# पासून नियमित विभागात उपलब्ध आहेत, मानक 6 मीटर, 9 मीटर आणि 12 मीटर लांबी. प्रोजेक्ट ऑर्डरसाठी कस्टम कटिंग आणि सहमत फॅब्रिकेशन समन्वयित केले जाऊ शकते.

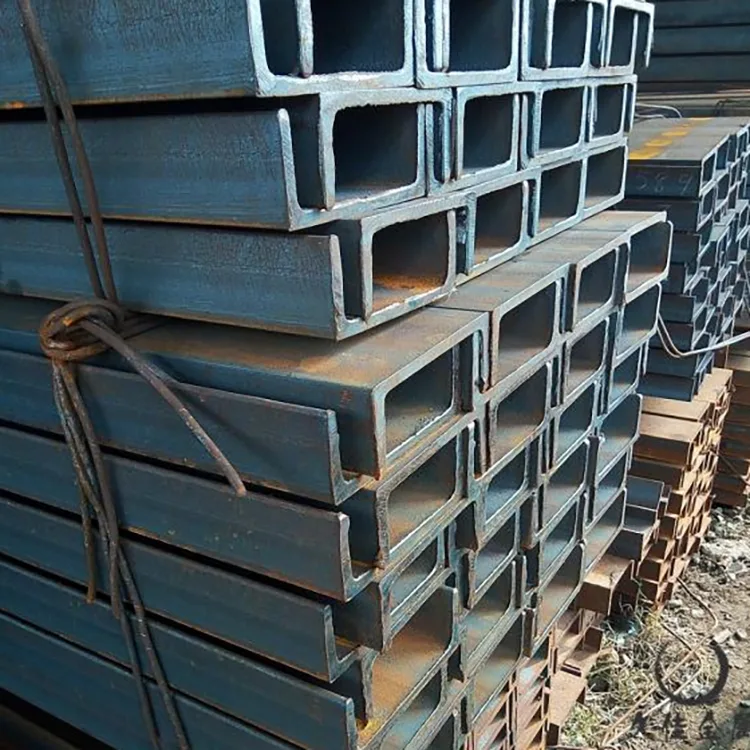

निर्यात शिपमेंटसाठी, चॅनेल स्टील बंडल केले जाऊ शकते आणि कंटेनर लोडिंग आणि लांब-अंतराच्या वाहतुकीसाठी तयार केले जाऊ शकते. खरेदी करारानुसार साहित्य प्रमाणपत्रे आणि तपासणी नोंदी पुरवल्या जाऊ शकतात.
चिनी राष्ट्रीय मानकांद्वारे कव्हर केलेल्या स्टील विभागांसाठी, GB/T 706-2016 सप्टेंबर 2026 पर्यंत चालू आहे. GB/T 706-2026 जारी केले गेले आहे आणि 2016 आवृत्तीच्या जागी 1 डिसेंबर 2026 रोजी लागू होईल.
नवीन मानक लागू होण्यापूर्वी दिलेल्या ऑर्डरसाठी, खरेदी करार आणि प्रकल्प दस्तऐवजांमध्ये लागू आवृत्तीची पुष्टी केली पाहिजे.
हे स्ट्रक्चरल सपोर्ट्स, इक्विपमेंट बेस्स, फॅक्टरी फ्रेम्स, वेअरहाऊस कंपोनेंट्स, मशिनरी स्ट्रक्चर्स, म्युनिसिपल स्टीलवर्क आणि फॅब्रिकेटेड स्टील असेंब्लीसाठी वापरले जाते.
हॉट रोल्ड चॅनेल रोलिंगद्वारे गरम झालेल्या बिलेट्सपासून तयार केले जाते, तर कोल्ड बनलेले चॅनेल स्टीलच्या पट्टीला वाकवून तयार केले जाते. त्यांच्याकडे भिन्न विभाग वैशिष्ट्ये आहेत आणि संरचनात्मक आवश्यकता तपासल्याशिवाय बदलू नयेत.
क्र. Q355B मध्ये उच्च निर्दिष्ट शक्ती आहे, परंतु आवश्यक ग्रेड संरचनात्मक डिझाइनवर अवलंबून आहे. उच्च-शक्ती सामग्री आपोआप कमी आकाराचे चॅनेल योग्य बनवत नाही.
नियमित पुरवठा श्रेणी 5#–40# कव्हर करते. सूचीबद्ध सामान्य विभागांमध्ये 5#, 8#, 10#, 12#, 14#, 16#, 20# आणि 25# समाविष्ट आहेत.
मानक लांबी 6 मीटर, 9 मीटर आणि 12 मीटर आहे. प्रकल्प आवश्यकतांसाठी सानुकूल कटिंगची व्यवस्था केली जाऊ शकते.
होय. निश्चित-लांबीचे कटिंग, ड्रिलिंग, पंचिंग, बेव्हलिंग, ग्राइंडिंग आणि इतर सहमत फॅब्रिकेशन रेखाचित्रांनुसार व्यवस्थित केले जाऊ शकतात.
होय. जेव्हा बाह्य किंवा दमट सेवेसाठी गंज संरक्षण आवश्यक असते तेव्हा चॅनेल स्टील प्रथम तयार केले जाऊ शकते आणि नंतर हॉट-डिप गॅल्वनाइज्ड केले जाऊ शकते.
क्र. डार्क मिल स्केल हा हॉट रोलिंगचा सामान्य परिणाम आहे. ते लाल-तपकिरी गंज, क्रॅक, लॅमिनेशन आणि इतर अस्वीकार्य पृष्ठभागाच्या दोषांपासून वेगळे केले पाहिजे.
स्पॅन, लोड, समर्थन परिस्थिती, लोड दिशा आणि परवानगीयोग्य विक्षेपणानुसार विभाग निवडला जावा. स्ट्रक्चरल ड्रॉइंग किंवा स्टील शेड्यूल हे खरेदीसाठी सर्वात विश्वासार्ह आधार आहे.
होय. हे योग्य सोलर सपोर्ट फ्रेम्स, इक्विपमेंट बेस आणि सहाय्यक स्ट्रक्चर्ससाठी वापरले जाऊ शकते जेथे चॅनेल विभाग प्रकल्प डिझाइनला पूर्ण करतो.
हे मोठे विभाग हेवी फॅब्रिकेशनसाठी वापरले जाऊ शकतात, परंतु अंतिम निवड उपकरणाचे वजन, समर्थन बिंदू, कंपन आणि संरचनात्मक आवश्यकतांवर अवलंबून असते.
निर्यात ऑर्डरसाठी आंतरराष्ट्रीय ग्रेडवर चर्चा केली जाऊ शकते. उत्पादनापूर्वी रासायनिक रचना, यांत्रिक गुणधर्म आणि प्रमाणन आवश्यकतांची पुष्टी केली पाहिजे.
ऑर्डरनुसार साहित्य प्रमाणपत्रे, तपासणी रेकॉर्ड आणि इतर मान्य दर्जाची कागदपत्रे पुरवली जाऊ शकतात. जेव्हा आवश्यक असेल तेव्हा तृतीय-पक्षाच्या तपासणीची व्यवस्था देखील केली जाऊ शकते.
