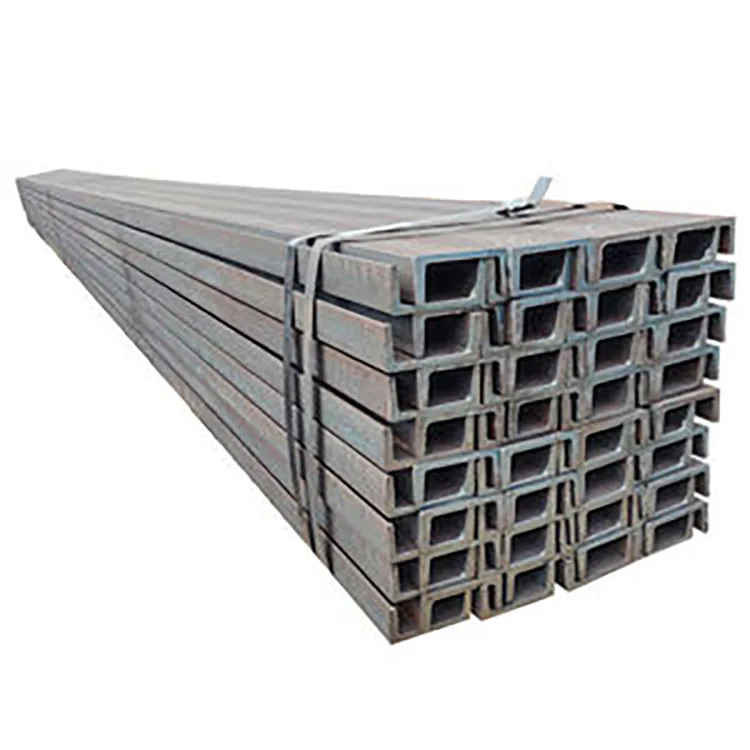

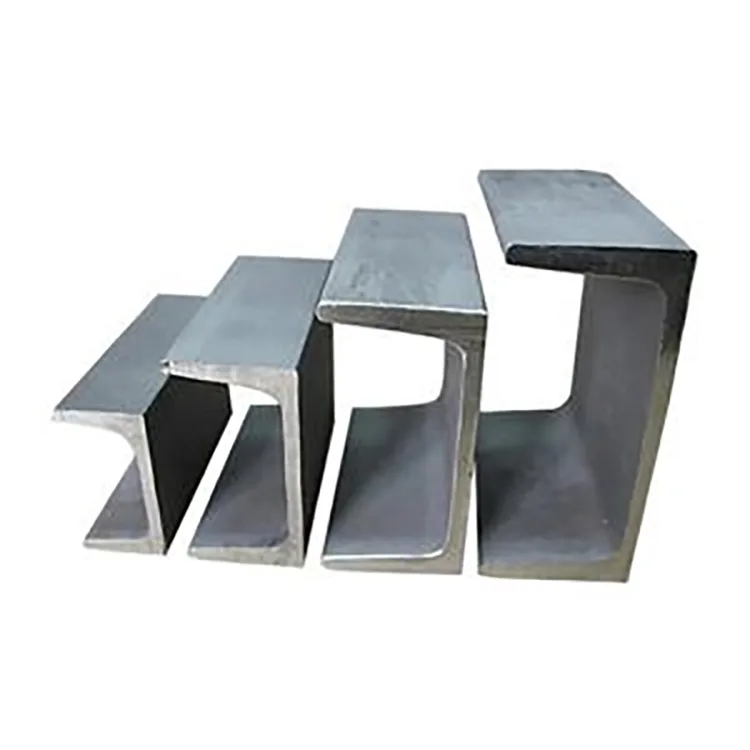

हॉट-डिप गॅल्वनाइज्ड स्टील चॅनल हा एक हॉट-रोल्ड U-आकाराचा स्टील विभाग आहे ज्यामध्ये वेब आणि दोन फ्लँज आहेत. सूचीबद्ध आकारांमध्ये Q235B आणि Q355B उपलब्ध असलेल्या 6#, 8#, 10#, 12#, 14#a आणि 16#a समाविष्ट आहेत. चॅनेलवर प्रक्रिया केली जाते आणि नंतर बाहेरील आणि गंज-प्रवण अनुप्रयोगांसाठी हॉट-डिप गॅल्वनाइज्ड केले जाते.
ओपन यू-आकाराचा विभाग कंस, बोल्ट, ब्रेसेस आणि उपकरणे समर्थनांसाठी व्यावहारिक कनेक्शन पृष्ठभाग प्रदान करतो. गॅल्वनाइज्ड कोटिंग स्टीलच्या पृष्ठभागाचे वातावरणातील गंजपासून संरक्षण करते.
| चॅनेल आकार | वेब × फ्लँज × वेब जाडी (मिमी) | सैद्धांतिक वजन (किलो/मी) | मानक लांबी |
| ६# | 60 × 37 × 4.8 | 6.928 | 6 मी / 9 मी / 12 मी |
| ८# | 80 × 43 × 5.0 | 8.045 | 6 मी / 9 मी / 12 मी |
| १०# | 100 × 48 × 5.3 | 10.007 | 6 मी / 9 मी / 12 मी |
| १२# | १२० × ५३ × ५.५ | 12.059 | 6 मी / 9 मी / 12 मी |
| 14#a | 140 × 58 × 6.0 | 14.535 | 6 मी / 9 मी / 12 मी |
| १६#अ | 160 × 63 × 6.5 | 17.241 | 6 मी / 9 मी / 12 मी |
इतर a/b चॅनेल विभाग रेखाचित्रे आणि प्रकल्प आवश्यकतांनुसार पुरवले जाऊ शकतात. निश्चित-लांबीचे कटिंग, पंचिंग, ड्रिलिंग, वाकणे आणि इतर मान्य प्रक्रिया उपलब्ध आहेत.
Q235Bहे सामान्यतः सपोर्ट फ्रेम्स, उपकरणांचे समर्थन, वेअरहाऊस स्ट्रक्चर्स, रेलिंग आणि सामान्य स्टील फॅब्रिकेशनसाठी वापरले जाते.
Q355Bउच्च सामग्री सामर्थ्य प्रदान करते आणि जास्त भार, मोठे स्पॅन आणि अधिक मागणी असलेल्या संरचनात्मक अनुप्रयोगांसाठी निर्दिष्ट केले जाऊ शकते.
स्पॅन, लोड, सपोर्ट स्पेसिंग आणि स्ट्रक्चरल गणनेसह सामग्रीची श्रेणी आणि चॅनेलचा आकार एकत्र निवडला जावा.
| आवश्यकता | कोटिंग जाडी |
| सरासरी जस्त लेप | ≥85 μm |
| स्थानिक किमान | ≥65 μm |
| कट शेवट | ≥45 μm |
| जड-गंज पर्याय | ≥100 μm |
तटीय, रासायनिक किंवा इतर अत्यंत संक्षारक वातावरणासाठी, प्रकल्पाच्या आवश्यकतेनुसार जाड झिंक कोटिंग निर्दिष्ट केले जाऊ शकते.
खरेदीसाठी, कोटिंगची आवश्यकता स्टील ग्रेड, चॅनेल आकार आणि लांबीसह नमूद केली पाहिजे, उदाहरणार्थ:Q355B / 12# / हॉट-डिप गॅल्वनाइज्ड / सरासरी जस्त ≥85 μm / 6 मीटर.
आवश्यक कटिंग आणि यांत्रिक प्रक्रियेनंतर चॅनेल प्रथम तयार केले जाते आणि गॅल्वनाइज्ड केले जाते.
हॉट-रोल्ड चॅनेल स्टील → साइझिंग आणि स्ट्रेटनिंग → कटिंग / प्रोसेसिंग → डीग्रेझिंग → पिकलिंग → फ्लक्सिंग → ड्रायिंग → हॉट-डिप गॅल्वनाइजिंग → कूलिंग → पॅसिव्हेशन → झिंक कोटिंग तपासणी → अंतिम तपासणी → पॅकिंग.
झिंक बाथ साधारणत: 450°C वर राखले जाते. तयार केलेले स्टील पृष्ठभाग आणि वितळलेले जस्त यांच्यातील अभिक्रियातून झिंक कोटिंग तयार होते.
| अर्ज | ठराविक वापर |
| स्टील इमारती | फ्रेम्स, प्लॅटफॉर्म आणि दुय्यम संरचनांना समर्थन द्या |
| पडद्याच्या भिंती | मुख्य आणि दुय्यम समर्थन सदस्य |
| सौर ऊर्जा | ग्राउंड पीव्ही समर्थन, बेस आणि उपकरणे फ्रेम |
| महापालिकेची कामे | रेलिंग बेस, लॅम्प सपोर्ट आणि आउटडोअर स्ट्रक्चर्स |
| शक्ती आणि संप्रेषण | केबल समर्थन, कंस आणि उपकरणे फ्रेम |
| शेती | ग्रीनहाऊस फ्रेम आणि उपकरणे समर्थन |
| औद्योगिक वनस्पती | उपकरणे रॅक, सांडपाणी समर्थन आणि बाह्य संरचना |
| गोदामे | स्ट्रक्चरल फ्रेम्स, प्लॅटफॉर्म आणि सपोर्ट सिस्टम |
निश्चित-लांबीचे कटिंग, पंचिंग आणि ड्रिलिंग सामान्यत: गॅल्वनाइझिंगपूर्वी पूर्ण केले जाऊ शकते जेणेकरून प्रक्रिया केलेल्या सदस्याला फॅब्रिकेशननंतर झिंक संरक्षण मिळते.
डिलिव्हरीनंतर गॅल्वनाइज्ड चॅनेल कट किंवा ड्रिल केले असल्यास, उघडलेले स्टील योग्य झिंक-युक्त कोटिंगसह साफ आणि दुरुस्त केले पाहिजे. वेल्डिंगमुळे गरम झालेल्या भागातून झिंक देखील काढून टाकले जाते आणि वेल्डिंगनंतर जस्त-समृद्ध दुरुस्तीची आवश्यकता असते.
तपासणी खालील बाबींचा समावेश करू शकते:
प्रकल्प ऑर्डरसाठी साहित्य प्रमाणपत्रे आणि गॅल्वनाइजिंग तपासणी रेकॉर्ड पुरवले जाऊ शकतात. जेव्हा आवश्यक असेल तेव्हा तृतीय-पक्षाच्या तपासणीची व्यवस्था देखील केली जाऊ शकते.
ब्लॅक चॅनेल स्टीलमध्ये झिंक गंज-संरक्षणाचा थर नसतो आणि सामान्यत: बाह्य वापरासाठी पेंटिंग किंवा इतर संरक्षणात्मक कोटिंग आवश्यक असते. हॉट-डिप गॅल्वनाइज्ड चॅनेल स्टीलला फॅक्टरी प्रक्रियेदरम्यान त्याचे झिंक कोटिंग मिळते, डिलिव्हरीनंतर स्वतंत्र पूर्ण-पृष्ठभाग पेंटिंग प्रक्रियेची आवश्यकता नाहीशी होते.
कोरड्या इनडोअर स्ट्रक्चर्ससाठी, प्रोजेक्ट स्पेसिफिकेशनद्वारे परवानगी दिल्यावर ब्लॅक चॅनेल पुरेसे असू शकते. बाहेरील किंवा ओलावा-उघड संरचनांसाठी, आवश्यक गंज-संरक्षण प्रणाली स्ट्रक्चरल विभागासह एकत्रितपणे निर्दिष्ट केली पाहिजे.
सानुकूल ऑर्डरमध्ये रेखाचित्रांनुसार निश्चित-लांबीचे कटिंग, पंचिंग, ड्रिलिंग, बेंडिंग, बेव्हलिंग, ग्राइंडिंग आणि इतर प्रक्रिया समाविष्ट असू शकतात.

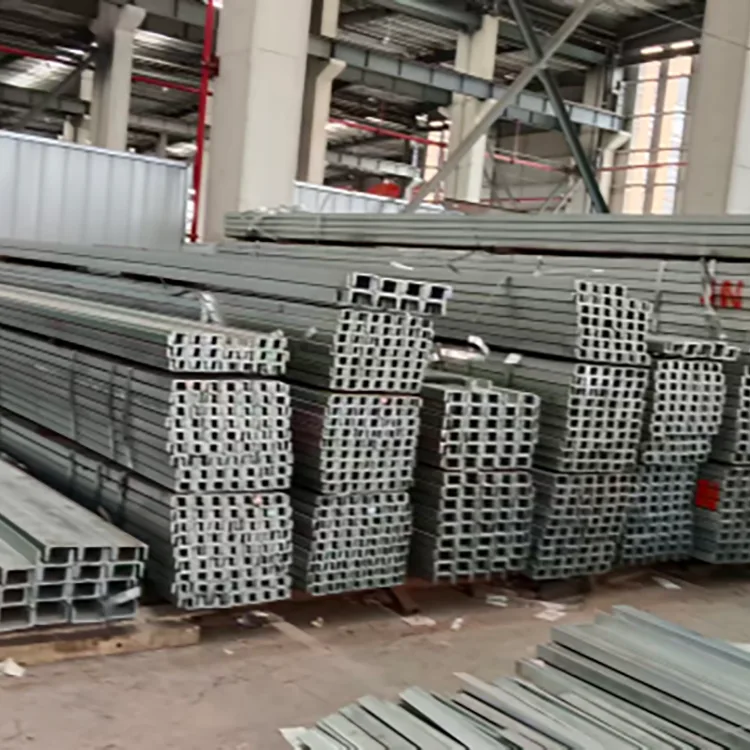

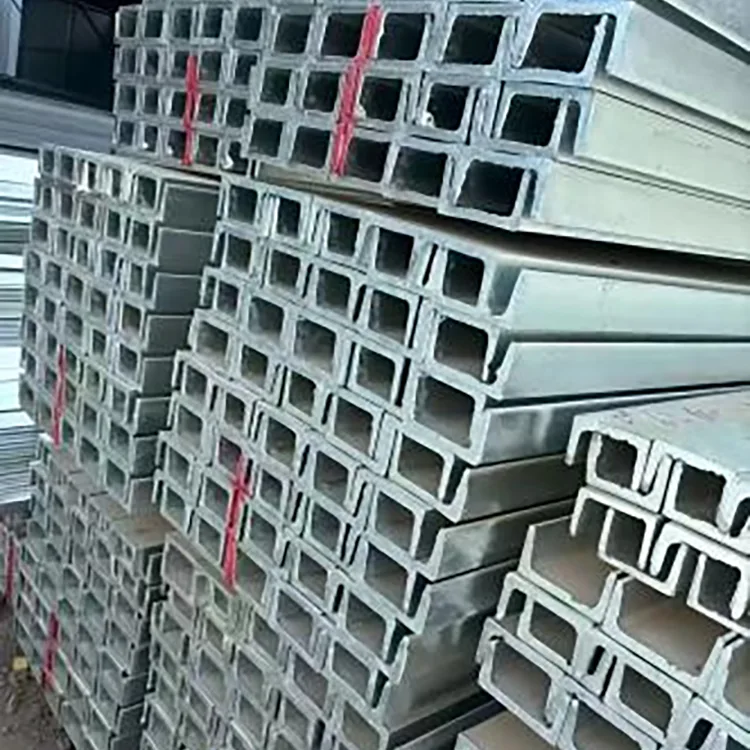

निर्यात ऑर्डरसाठी, चॅनेल स्टीलला महासागर वाहतुकीसाठी एकत्रित आणि मजबूत केले जाऊ शकते. ओलावा-प्रतिरोधक संरक्षण शिपमेंट आणि स्टोरेज दरम्यान हाताळणी नुकसान आणि पांढरा-गंज धोका कमी करण्यासाठी वापरले जाऊ शकते.
रोन्झेंग टियांजिन डॅकिझुआंग कडून स्टील उत्पादनांचा पुरवठा करते आणि स्थिर-लांबी कटिंग आणि प्रकल्प-विशिष्ट फॅब्रिकेशनसह मानक चॅनेल आकार एकत्र करू शकते.
सामान्य सूचीबद्ध आकार 6#, 8#, 10#, 12#, 14#a आणि 16#a आहेत. रेखाचित्रे आणि आवश्यकतांनुसार इतर a/b विभागांवर चर्चा केली जाऊ शकते.
मानक लांबी 6 मीटर, 9 मीटर आणि 12 मीटर आहे. ऑर्डर आवश्यकतांनुसार निश्चित लांबी पुरवली जाऊ शकते.
Q235B सामान्यतः पारंपारिक स्ट्रक्चरल फॅब्रिकेशनसाठी वापरला जातो. Q355B मटेरियल स्ट्रेंथ जास्त आहे आणि स्ट्रक्चरल कॅल्क्युलेशनला उच्च-सामर्थ्य ग्रेड आवश्यक असेल तेथे वापरले जाते.
स्थानिक किमान ≥65 μm आणि कट-एंड कोटिंग ≥45 μm सह ≥85 μm ची सरासरी झिंक कोटिंग म्हणून मानक आवश्यकता निर्दिष्ट केली जाऊ शकते. जड गंज प्रदर्शनासाठी ≥100 μm च्या कोटिंग्स निर्दिष्ट केल्या जाऊ शकतात.
होय. रेखाचित्रांनुसार गॅल्वनाइझ करण्यापूर्वी निश्चित-लांबीचे कटिंग, पंचिंग आणि ड्रिलिंगची व्यवस्था केली जाऊ शकते. पोस्ट-गॅल्वनाइजिंग कटिंग किंवा वेल्डिंगसाठी प्रभावित क्षेत्रावर जस्त-समृद्ध दुरुस्ती आवश्यक आहे.
होय. हे अशा ऍप्लिकेशन्ससाठी आहे जेथे स्टील ओलावा किंवा वातावरणातील गंजच्या संपर्कात आहे. झिंक कोटिंगची आवश्यकता वास्तविक वातावरणानुसार निवडली पाहिजे.
होय. सूचीबद्ध ऍप्लिकेशन्समध्ये ग्राउंड-माउंटेड पीव्ही सपोर्ट, बेस आणि उपकरण फ्रेम्स समाविष्ट आहेत. प्रकल्पाच्या संरचनात्मक आणि पर्यावरणीय आवश्यकतांनुसार चॅनेलचा आकार, स्टील ग्रेड आणि झिंक कोटिंग निर्दिष्ट केले जावे.
साहित्य प्रमाणपत्रे, गॅल्वनाइजिंग तपासणी रेकॉर्ड आणि इतर मान्य दर्जाची कागदपत्रे पुरवली जाऊ शकतात. जेव्हा आवश्यक असेल तेव्हा तृतीय-पक्ष तपासणी देखील समन्वयित केली जाऊ शकते.
