हॉट-रोल्ड आय-बीम

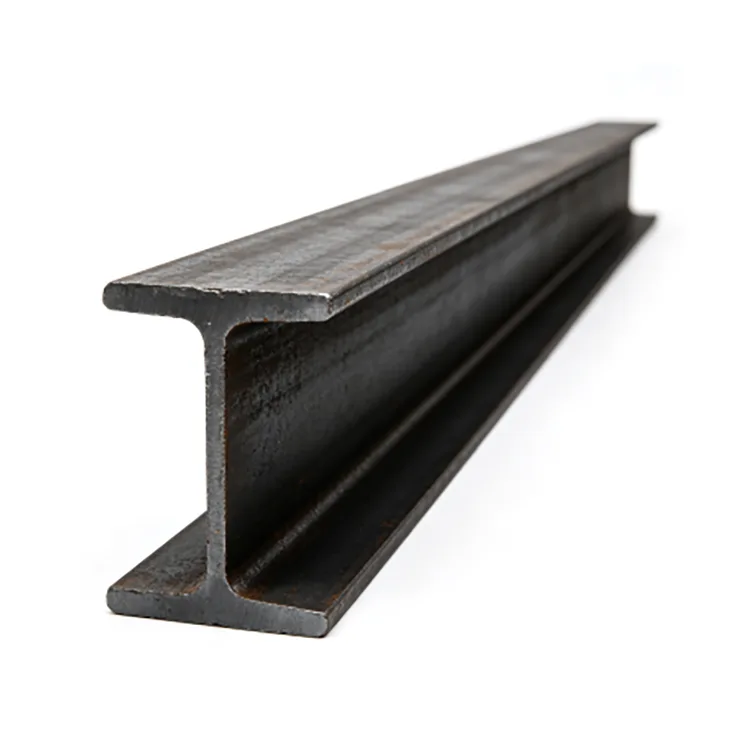

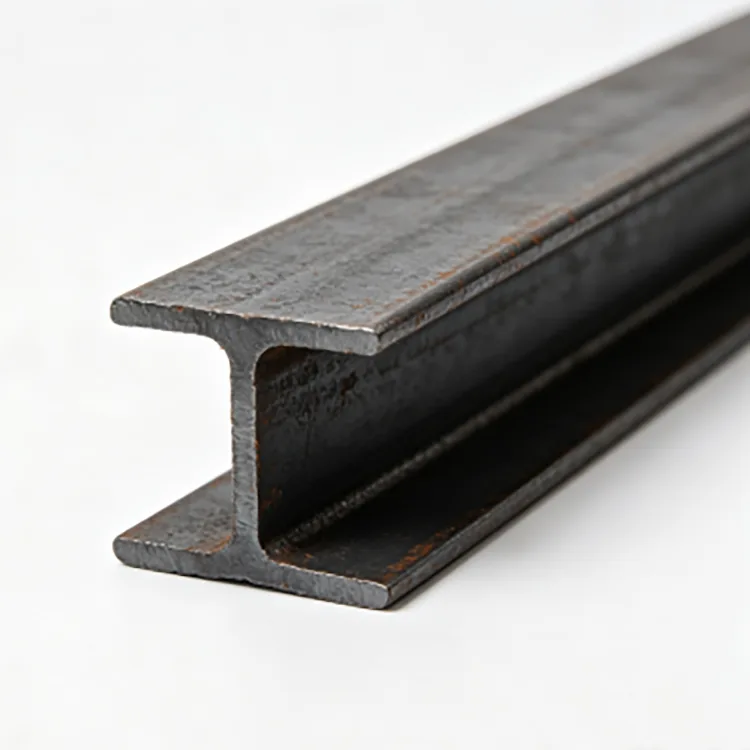

हॉट-रोल्ड आय-बीम हा हॉट-रोल्ड स्ट्रक्चरल स्टील विभाग आहे ज्यामध्ये दोन फ्लँज मध्यवर्ती वेबद्वारे जोडलेले आहेत. स्वतंत्र स्टील प्लेट्स एकत्र वेल्डिंग करण्याऐवजी उच्च तापमानात रोलिंगद्वारे विभाग थेट तयार केला जातो.

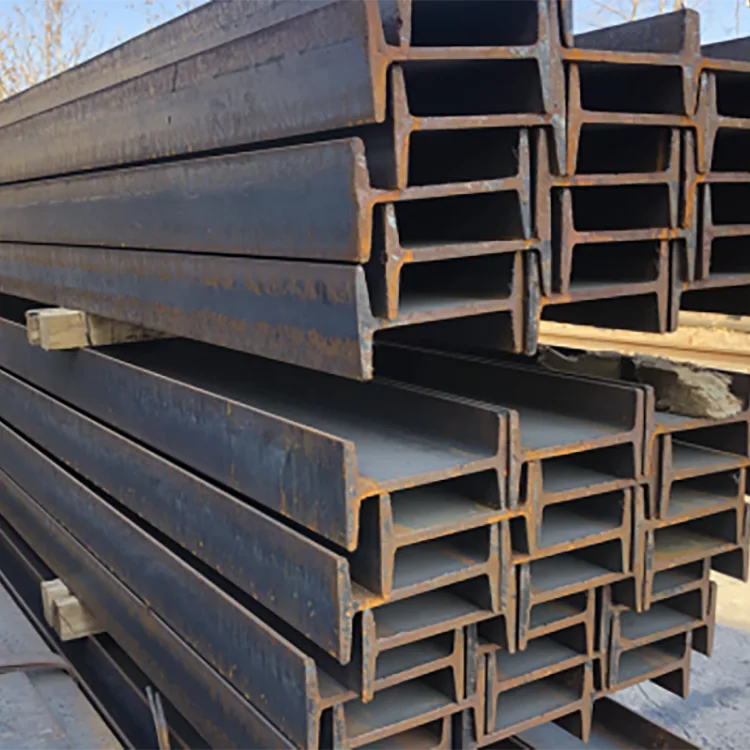

आय-आकाराची भूमिती फ्लँजद्वारे वाकणे प्रतिरोध प्रदान करते तर वेब विभागाला जोडते आणि कातरणे बल वाहून नेते. हे सामान्यतः कारखाना संरचना, प्लॅटफॉर्म, उपकरणे बेस, पाईप रॅक आणि इतर स्ट्रक्चरल स्टीलवर्कसाठी पुरवले जाते.

Rongheng Q235B आणि Q355B हॉट-रोल्ड आय-बीम 10# ते 63# पर्यंत सामान्य आकारात पुरवते, ज्याची लांबी 6 मीटर, 9 मीटर आणि 12 मीटर आहे. प्रकल्पाच्या आवश्यकतेनुसार निश्चित-लांबीचे कटिंग आणि इतर प्रक्रियांची व्यवस्था केली जाऊ शकते.

तपशील

सामान्यपणे विनंती केलेल्या विभागांमध्ये 12.6#, 14#, 16#, 18#, 20a#, 25a# आणि 32a# यांचा समावेश होतो. अचूक विभाग परिमाणे, बाहेरील बाजूची रुंदी, वेब जाडी आणि सैद्धांतिक वजन निवडलेल्या विभागाच्या पदनामांवर अवलंबून असते.

आय बीमचा आकार कसा निवडावा

आय बीमचा योग्य आकार केवळ किंमत किंवा उपलब्धतेवर अवलंबून नसून संरचनात्मक गरजांवर अवलंबून असतो. विभाग निवडण्यापूर्वी स्पॅन, लागू केलेले लोड, समर्थन स्थिती, अंतर, कनेक्शन पद्धत आणि परवानगीयोग्य विक्षेपण विचारात घेतले पाहिजे.

जास्त काळ, एकाग्र उपकरणाचा भार किंवा समर्थनांमधील जास्त अंतर यासाठी मोठ्या विभागाची आवश्यकता असू शकते. स्ट्रक्चरल डिझाईनमध्ये वाकणे आणि कातरण्याव्यतिरिक्त पार्श्व स्थिरता आणि सेवाक्षमता देखील विचारात घेणे आवश्यक आहे.

जेव्हा स्ट्रक्चरल ड्रॉईंग आधीपासून बीम नंबर निर्दिष्ट करते, तेव्हा ऑर्डरने केवळ समान परिमाणे किंवा उपलब्ध स्टॉकवर आधारित प्रतिस्थापनास परवानगी देण्याऐवजी निर्दिष्ट विभागाचे अनुसरण केले पाहिजे.

आय बीम किंवा एच बीम?

आय बीम आणि एच बीममध्ये भिन्न क्रॉस-सेक्शनल भूमिती आणि विभाग गुणधर्म आहेत. पारंपारिक I बीममध्ये सामान्यतः अरुंद फ्लँज आणि कलते आतील फ्लँज पृष्ठभाग असतात, तर एच बीममध्ये सामान्यतः विस्तीर्ण फ्लँज असतात.

आय बीम सामान्यतः वाकणारे सदस्य म्हणून वापरले जातात, तर एच बीम वारंवार स्तंभ आणि जड संरचनात्मक फ्रेम्ससाठी निवडले जातात. हा फक्त एक सामान्य फरक आहे; वास्तविक विभाग स्ट्रक्चरल डिझाइनद्वारे निर्धारित केला पाहिजे.

एक I बीम एच बीमने बदलू नये कारण दोन विभाग सारखे दिसतात किंवा एक अधिक सहज उपलब्ध आहे.

Q235B किंवा Q355B?

Q235B चा वापर सामान्यतः फॅक्टरी बीम, प्लॅटफॉर्म, उपकरणे समर्थन आणि सामान्य स्ट्रक्चरल फॅब्रिकेशनसाठी केला जातो जेथे निवडलेला विभाग आवश्यक लोड अटी पूर्ण करतो.

Q355B उच्च सामग्री सामर्थ्य प्रदान करते आणि जड संरचनात्मक अनुप्रयोगांसाठी निर्दिष्ट केले जाऊ शकते जेथे डिझाइनची आवश्यकता असते.

उच्च स्टील ग्रेड आपोआप लहान विभाग योग्य बनवत नाही. स्टीलचे वजन कमी करण्यासाठी ग्रेड बदलल्यास, स्ट्रक्चरल डिझाइनची ताकद, विक्षेपण आणि स्थिरता पुन्हा तपासली पाहिजे.

उत्पादन प्रक्रिया

बीम थेट हॉट-रोलिंग ऑपरेशन्सच्या मालिकेद्वारे तयार होतो:

स्टील बिलेट → हीटिंग → रफ रोलिंग → इंटरमीडिएट रोलिंग → फिनिशिंग रोलिंग → साइझिंग → सरळ करणे → कटिंग → तपासणी → बंडलिंग

सलग रोलिंग पास वेब आणि फ्लँज स्थापित करतात आणि विभागाला आवश्यक परिमाणांवर आणतात. रोलिंग केल्यानंतर, बीमची परिमाणे, सरळपणा आणि पृष्ठभागाची स्थिती तपासली जाते.

सामान्यतः काळ्या हॉट-रोल्ड स्टीलवर आढळणारे गडद मिल स्केल रोलिंग दरम्यान तयार होणारी उत्पादन पृष्ठभाग असते आणि वातावरणातील गंजाने गोंधळून जाऊ नये.

रोल केलेले आय बीम का वापरावे?

मूळ वेब-आणि-फ्लँज भूमिती रोलिंग दरम्यान तयार केली जाते, त्यामुळे ग्राहकाला I-आकाराच्या सदस्यामध्ये तयार करणे आवश्यक असलेल्या वेगळ्या प्लेट्सऐवजी एक पूर्ण संरचनात्मक विभाग प्राप्त होतो.

हे नंतरचे कटिंग आणि फॅब्रिकेशन सुलभ करते आणि मूलभूत बीम विभाग तयार करण्यासाठी रेखांशाचा वेल्ड वापरणे टाळते. सातत्यपूर्ण रोल केलेले विभाग देखील बॅच प्रकल्पांवर मटेरियल शेड्यूल आणि फॅब्रिकेशन ड्रॉईंगचे समन्वय साधणे सोपे करतात.

अर्ज

हॉट-रोल्ड आय-बीम प्रामुख्याने वापरला जातो जेथे I-विभाग योग्य स्ट्रक्चरल बेंडिंग सदस्य प्रदान करतो.

• कारखाना इमारती आणि कार्यशाळा
• छप्पर आणि प्लॅटफॉर्म संरचना
• उपकरणे बेस आणि मशिनरी सपोर्ट
• पाईप रॅक आणि औद्योगिक समर्थन फ्रेम
• गोदाम संरचना
• कन्वेयर आणि मटेरियल-हँडलिंग स्ट्रक्चर्स
• नगरपालिका आणि पायाभूत सुविधांचे स्टीलवर्क
• आउटडोअर स्ट्रक्चरल फ्रेम्स

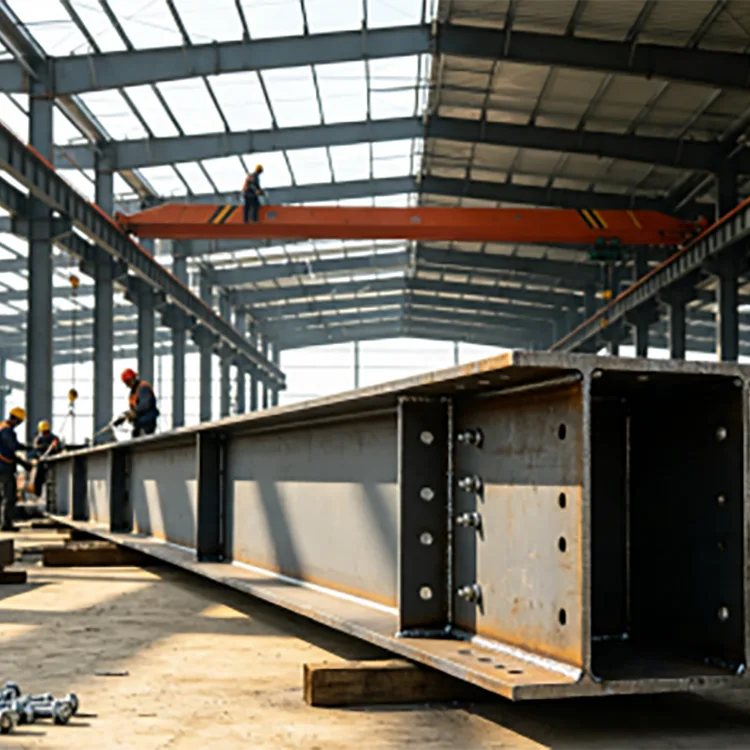

उपकरणे बेस

मशिनरी ऍप्लिकेशन्ससाठी, बीमच्या निवडीने एकूण उपकरणाच्या वजनापेक्षा जास्त विचार केला पाहिजे. सपोर्ट स्पॅन, माउंटिंग पॉइंट्स, लोड डिस्ट्रिब्युशन, कंपन आणि वारंवार लोडिंग या सर्वांचा परिणाम आवश्यक विभागावर होऊ शकतो.

पुरवठा केलेल्या मशिनरी प्रकल्पांसाठी, 14#–20# I बीमचा वापर उपकरणे बेस आणि सपोर्ट फॅब्रिकेशनसाठी केला गेला आहे.

कारखाना संरचना

फॅक्टरी बांधकामासाठी, छताशी संबंधित बीम, प्लॅटफॉर्म सदस्य आणि सपोर्ट स्ट्रक्चर्ससाठी 16#–25# Q235B I बीम पुरवले गेले आहेत.

बॅच फॅब्रिकेशनसाठी सुसंगत विभाग परिमाणे महत्वाचे आहेत कारण स्थापनेदरम्यान बीमला कनेक्शन प्लेट्स आणि लगतच्या स्ट्रक्चरल सदस्यांसह संरेखित करणे आवश्यक आहे.

पृष्ठभाग आणि गंज संरक्षण

हॉट-रोल्ड आय-बीम गंज-संरक्षण कोटिंगशिवाय ब्लॅक हॉट-रोल्ड स्टील म्हणून पुरवले जाते.

कोरड्या इनडोअर ऍप्लिकेशन्ससाठी, जेव्हा प्रकल्पाला अतिरिक्त गंज संरक्षणाची आवश्यकता नसते तेव्हा काळ्या पृष्ठभागाचा वापर केला जाऊ शकतो. बाहेरील स्टीलवर्कसाठी, पेंटिंग, हॉट-डिप गॅल्वनाइजिंग किंवा इतर योग्य कोटिंग सिस्टम सेवा वातावरणानुसार निर्दिष्ट केली जाऊ शकते.

जेथे गॅल्वनाइझिंग आवश्यक असेल तेथे कटिंग, ड्रिलिंग आणि इतर फॅब्रिकेशन शक्यतो गॅल्वनाइजिंग प्रक्रियेपूर्वी पूर्ण केले पाहिजे. हे उघड केलेल्या स्टीलचे प्रमाण कमी करते ज्यास अन्यथा प्रक्रिया केल्यानंतर दुरुस्तीची आवश्यकता असते.

फॅब्रिकेशन आणि प्रोसेसिंग

रोन्झेंग प्रकल्पाच्या रेखांकनानुसार प्रक्रियेची व्यवस्था करू शकते, यासह:

• निश्चित-लांबीचे कटिंग
• ड्रिलिंग
• बेव्हलिंग
• सरळ करणे
• Deburring
• इतर सहमत ड्रॉइंग-आधारित प्रक्रिया

मोठ्या ऑर्डरसाठी, ग्राहक उत्पादनापूर्वी कटिंग लिस्ट आणि फॅब्रिकेशन ड्रॉइंग देऊ शकतात. हे तुळईची लांबी आणि प्रक्रिया आवश्यकता प्रतिष्ठापन परिमाणांसह समन्वयित करण्यास अनुमती देते.

गुणवत्ता तपासणी

तपासणी सामग्री ग्रेड, विभाग पदनाम आणि तयार परिमाणांवर लक्ष केंद्रित करते.

• स्टील ग्रेड:Q235B, Q355B किंवा निर्दिष्ट श्रेणीची पुष्टी करा.
• विभाग:खरेदी ऑर्डर आणि रेखांकन विरूद्ध बीम नंबर तपासा.
• परिमाणे:बीमची उंची, बाहेरील बाजूची रुंदी, वेब जाडी आणि लागू सहनशीलता सत्यापित करा.
• लांबी:मानक किंवा निश्चित-लांबीच्या आवश्यकता तपासा.
• सरळपणा:बीम फॅब्रिकेशन आणि इंस्टॉलेशनसाठी योग्य असल्याची पुष्टी करा.
• पृष्ठभाग:गंभीर क्रॅक, लॅमिनेशन आणि इतर संबंधित दोष तपासा.

प्रकल्प आवश्यकतांनुसार साहित्य प्रमाणपत्रे आणि मान्य तपासणी रेकॉर्ड पुरवले जाऊ शकतात. करारामध्ये निर्दिष्ट केल्यावर तृतीय-पक्षाच्या तपासणीची देखील व्यवस्था केली जाऊ शकते.

वजन आणि सेटलमेंट

स्टील ऑर्डर खरेदी करारानुसार वास्तविक वजन किंवा सैद्धांतिक वजनाने सेटल केले जाऊ शकतात.

वास्तविक वजन वितरित सामग्रीच्या मोजलेल्या वस्तुमानावर आधारित आहे. सैद्धांतिक वजन निवडलेल्या विभागाचे प्रकाशित एकक वजन आणि त्याच्या पुरवलेल्या लांबीवरून मोजले जाते.

उदाहरणार्थ, 20 kg/m च्या सैद्धांतिक एकक वजनाच्या आणि 12 m लांबीच्या बीमचे सैद्धांतिक वजन 240 kg असते.

मोठ्या प्रमाणात ऑर्डरसाठी, उत्पादन आणि शिपमेंटपूर्वी सेटलमेंट पद्धतीची पुष्टी केली पाहिजे.

प्रकल्प अनुप्रयोग

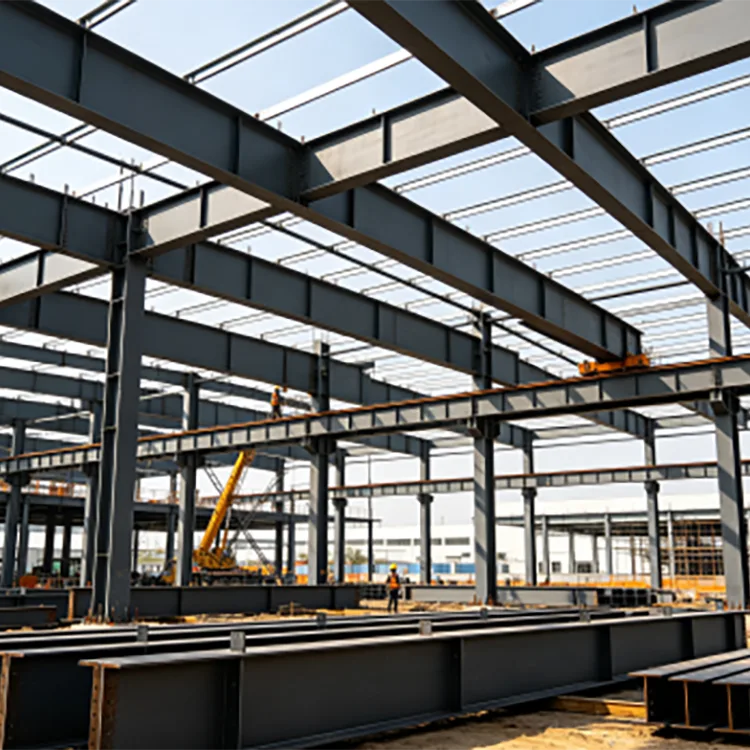

फॅक्टरी छप्पर आणि प्लॅटफॉर्म संरचना

छताशी संबंधित बीम, प्लॅटफॉर्म आणि सपोर्ट स्ट्रक्चर्ससाठी उत्तर चीनच्या फॅक्टरी प्रकल्पाने 16#–25# Q235B हॉट-रोल्ड आय-बीमचा वापर केला. फॅब्रिकेशनपूर्वी सेक्शन आणि डायमेंशनल चेक पूर्ण केलेल्या बॅचेसमध्ये साहित्याचा पुरवठा केला गेला.

उपकरणे बेस

यंत्रसामग्री निर्मात्याने उपकरणे बेस आणि सपोर्ट स्ट्रक्चर्ससाठी 14#–20# I बीम वापरले. पृष्ठभागाच्या उपचारापूर्वी आवश्यक आधार परिमाणांनुसार बीम कापले आणि तयार केले गेले.

औद्योगिक वनस्पती संरचना

आग्नेय आशियाई पायाभूत सुविधा प्रकल्पासाठी, Q355B I बीम प्लांट फ्रेमिंग आणि पाईप-सपोर्ट स्ट्रक्चर्ससाठी पुरवले गेले. ऑर्डरमध्ये कंटेनर शिपमेंटसाठी क्रमवारी, बंडल मजबुतीकरण आणि निर्यात दस्तऐवजीकरण समाविष्ट होते.

टियांजिन Daqiuzhuang पासून पुरवठा

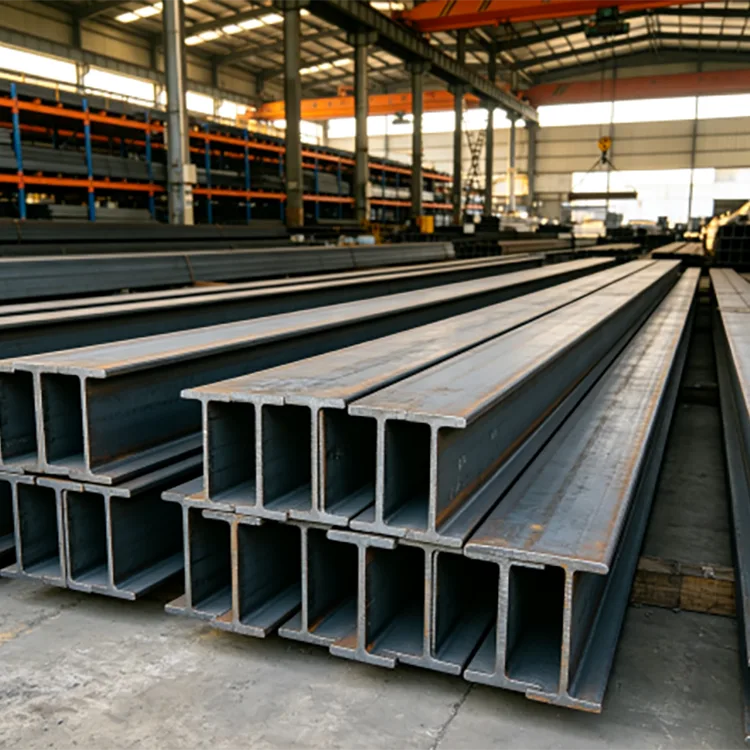

रॉन्झेंगची पुरवठा साखळी तियानजिन डाकीझुआंग येथे आधारित आहे, ज्यामध्ये हॉट-रोल्ड सेक्शन स्टील, वेअरहाउसिंग, प्रक्रिया आणि निर्यात लॉजिस्टिकमध्ये प्रवेश आहे.

10# ते 63# पर्यंतचे कॉमन आय बीम विभाग स्टॉक आणि प्रकल्पाच्या मागणीनुसार मांडले जाऊ शकतात. Q235B आणि Q355B वेगवेगळ्या संरचनात्मक आवश्यकतांसाठी उपलब्ध आहेत, तर शिपमेंटपूर्वी निश्चित-लांबीचे कटिंग आणि सहमत प्रक्रिया समन्वयित केली जाऊ शकते.

परदेशातील ऑर्डरसाठी, सामग्रीचे वर्गीकरण, बंडलिंग, कंटेनर लोडिंग आणि निर्यात दस्तऐवजीकरण देखील शिपमेंट आवश्यकतांनुसार समन्वयित केले जाऊ शकते.

Q1. हॉट-रोल्ड आय-बीम कशासाठी वापरला जातो?

हे सामान्यतः फॅक्टरी बीम, छप्पर आणि प्लॅटफॉर्म संरचना, उपकरणे बेस, पाईप रॅक, वेअरहाऊस स्ट्रक्चर्स आणि इतर स्ट्रक्चरल स्टीलवर्कसाठी वापरले जाते.

Q2. मी बीम एच बीम सारखाच आहे का?

नाही. त्यांची फ्लँज भूमिती आणि विभाग गुणधर्म भिन्न आहेत. संरचनात्मक आवश्यकता तपासल्याशिवाय I बीम एच बीमने बदलू नये.

Q3. कोणते चांगले आहे, आय बीम किंवा एच बीम?

दोन्हीपैकी एकही सार्वत्रिक चांगले नाही. योग्य विभाग स्पॅन, लोडिंग, विभाग गुणधर्म, समर्थन परिस्थिती आणि स्ट्रक्चरल डिझाइनवर अवलंबून आहे.

Q4. कोणते स्टील ग्रेड उपलब्ध आहेत?

Q235B आणि Q355B हे पुरवलेले मुख्य ग्रेड आहेत. प्रकल्पाला आवश्यक असल्यास इतर श्रेणींवर चर्चा केली जाऊ शकते.

Q5. कोणते आकार उपलब्ध आहेत?

सामान्य आकार श्रेणी 10#–63# आहे, a/b मालिका विभागांसह. अचूक परिमाणे आणि सैद्धांतिक एकक वजन निवडलेल्या विभाग पदनामावर अवलंबून असते.

Q6. तुळई एका निश्चित लांबीपर्यंत कापता येते का?

होय. मानक लांबीमध्ये 6 मीटर, 9 मीटर आणि 12 मीटरचा समावेश होतो आणि प्रकल्पाच्या आवश्यकतेनुसार निश्चित-लांबीच्या कटिंगची व्यवस्था केली जाऊ शकते.

Q7. डिलिव्हरीपूर्वी तुम्ही आय बीम ड्रिल करू शकता का?

होय. ड्रिलिंग, कटिंग, बेव्हलिंग, स्ट्रेटनिंग आणि डिबरिंगची व्यवस्था रेखाचित्रे आणि मान्य केलेल्या प्रक्रियेच्या आवश्यकतांनुसार केली जाऊ शकते.

Q8. मला बीम गॅल्वनाइज्ड करता येईल का?

होय. जेव्हा बाहेरील किंवा दमट वातावरणासाठी अतिरिक्त गंज संरक्षण आवश्यक असेल तेव्हा प्रथम बीम तयार केला जाऊ शकतो आणि नंतर हॉट-डिप गॅल्वनाइज्ड केला जाऊ शकतो.

Q9. Q235B Q355B ची जागा घेऊ शकतो?

आपोआप नाही. स्टील ग्रेडमधील बदल स्ट्रक्चरल लोड, विभाग आकार आणि डिझाइन आवश्यकतांनुसार तपासले पाहिजे.

Q10. माझे बीम वजन कसे मोजले जाते?

सैद्धांतिक वजन सामान्यतः निवडलेल्या विभागाच्या प्रकाशित एकक वजनावरून त्याच्या लांबीने गुणाकारले जाते. करारामध्ये निर्दिष्ट केल्यावर वास्तविक-वजन सेटलमेंट देखील वापरली जाऊ शकते.

Q11. कोणती कागदपत्रे दिली जाऊ शकतात?

प्रकल्पाच्या आवश्यकतेनुसार साहित्य प्रमाणपत्रे आणि मान्य तपासणी नोंदी पुरवल्या जाऊ शकतात. जेव्हा आवश्यक असेल तेव्हा तृतीय-पक्षाच्या तपासणीची व्यवस्था देखील केली जाऊ शकते.

Q12. परदेशातील प्रकल्पांसाठी हॉट-रोल्ड आय-बीमचा पुरवठा केला जाऊ शकतो का?

होय. आंतरराष्ट्रीय ऑर्डरसाठी सेक्शन स्टील सप्लाय, फिक्स्ड-लेंथ कटिंग, सहमत प्रक्रिया, बंडलिंग, तपासणी दस्तऐवजीकरण, कंटेनर लोडिंग आणि निर्यात दस्तऐवजीकरण समन्वयित केले जाऊ शकते.
