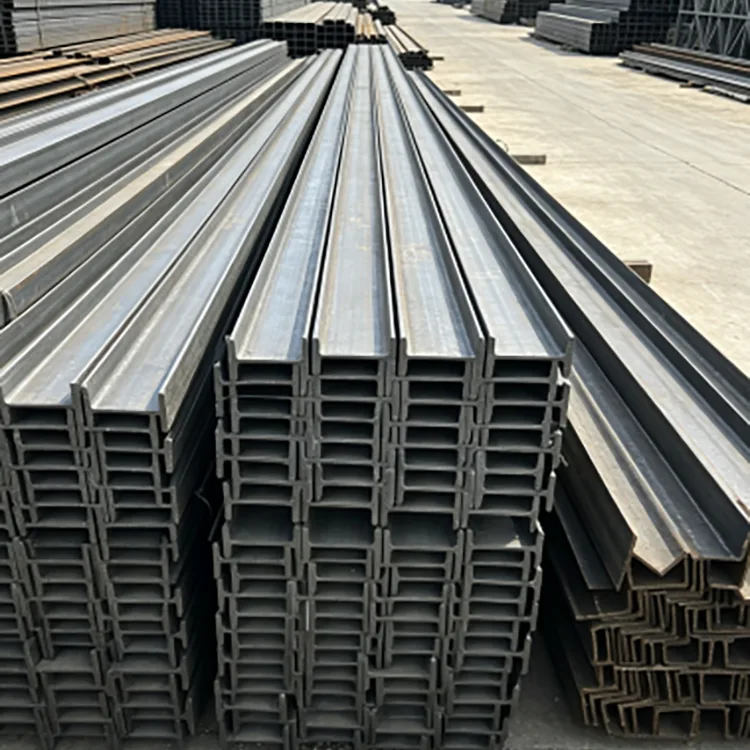

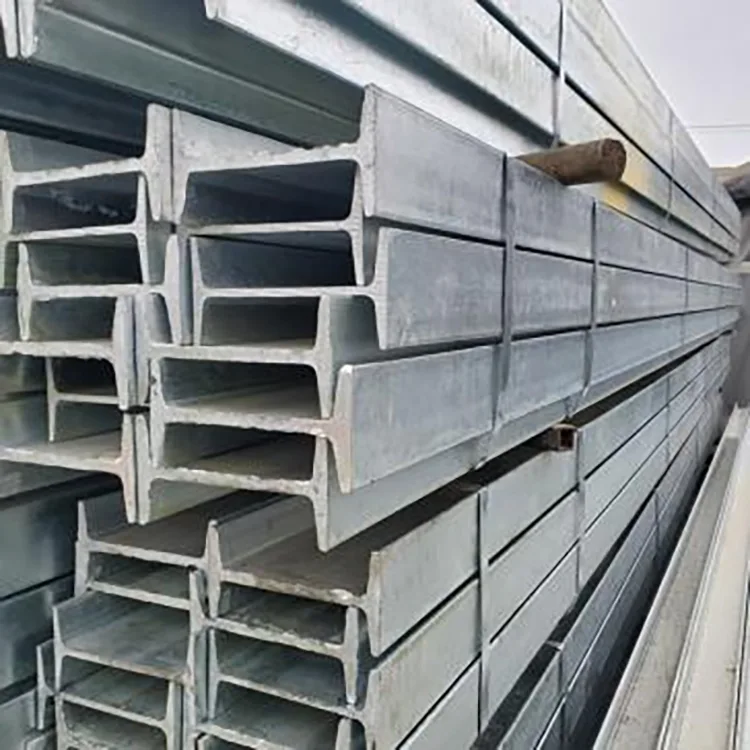

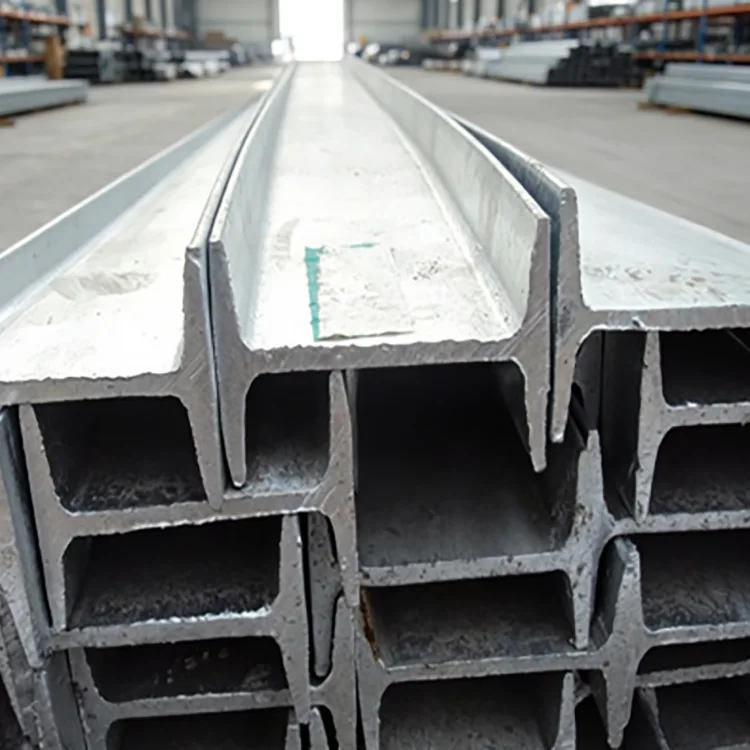

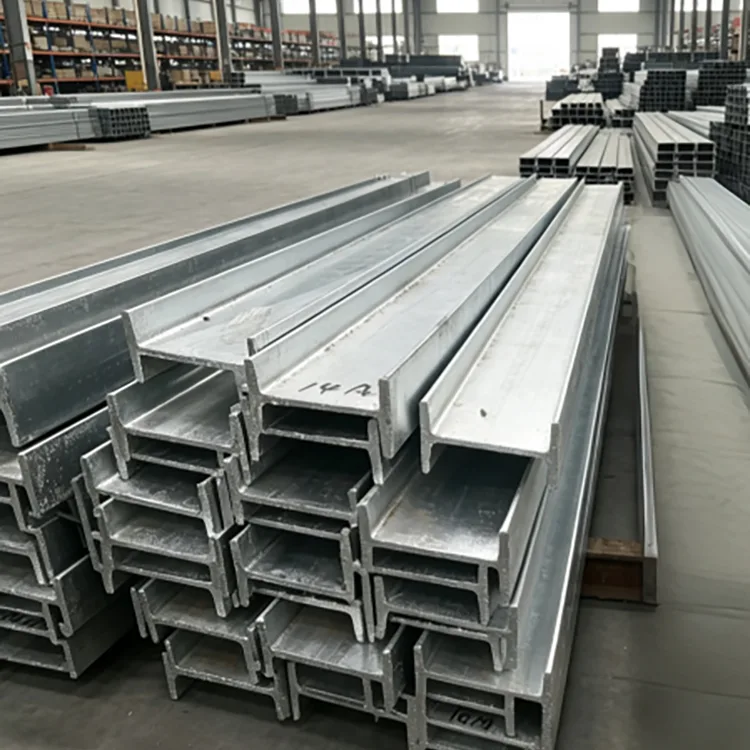

हॉट-डिप गॅल्वनाइज्ड आय-बीम हा हॉट-रोल्ड आय-सेक्शन स्टील बीम आहे जो हॉट-डिप गॅल्वनाइजिंगद्वारे झिंक कोटिंगसह पूर्ण केला जातो. I-आकाराचा विभाग त्याच्या वेब आणि फ्लँजद्वारे संरचनात्मक प्रतिकार प्रदान करतो, तर गॅल्वनाइज्ड पृष्ठभाग उघडलेल्या स्टीलवर्कसाठी गंज संरक्षण प्रदान करते.
रॉन्झेंग Q235B आणि Q355B मध्ये गॅल्वनाइज्ड I बीम पुरवतो, ज्यात सामान्य आकार 10# ते 63#, मानक लांबी 6 मीटर, 9 मीटर आणि 12 मीटर आणि सानुकूलित लांबी अंदाजे 2-19 मीटर आहे. प्रोजेक्ट रेखांकनानुसार गॅल्वनाइझिंग करण्यापूर्वी कटिंग, ड्रिलिंग, बेव्हलिंग, स्ट्रेटनिंग, ग्राइंडिंग आणि डिबरिंगची व्यवस्था केली जाऊ शकते.
| आयटम | तपशील |
|---|---|
| उत्पादन | हॉट-डिप गॅल्वनाइज्ड आय-बीम |
| बेस विभाग | हॉट-रोल्ड आय बीम |
| स्टील ग्रेड | Q235B, Q355B |
| चीनी मानक | GB/T 706-2016 सध्या लागू आहे |
| नवीन मानक | GB/T 706-2026, 1 डिसेंबर 2026 पासून प्रभावी |
| गॅल्वनाइजिंग मानक | GB/T 13912-2020 |
| आंतरराष्ट्रीय संदर्भ | ASTM A123/A123M-24 जेथे लागू असेल |
| सामान्य आकार | १०#–६३# |
| मानक लांबी | 6 मी, 9 मी, 12 मी |
| सानुकूल लांबी | अंदाजे 2-19 मी |
| सामान्य जस्त लेप | 85-120 μm |
| झिंक लेप वाढले | प्रकल्पाच्या आवश्यकतेनुसार अंदाजे 100-140 μm |
| प्रक्रिया करत आहे | कटिंग, ड्रिलिंग, बेव्हलिंग, सरळ करणे, पीसणे, डिबरिंग करणे |
निर्यात ऑर्डरसाठी, स्ट्रक्चरल स्टील स्टँडर्ड, गॅल्वनाइजिंग स्टँडर्ड, सेक्शन साइज, स्टील ग्रेड, झिंक कोटिंग आणि प्रोसेसिंग आवश्यकता प्रकल्पाच्या रेखाचित्रे आणि उत्पादनापूर्वी कराराच्या विरूद्ध पुष्टी केल्या पाहिजेत.
आय बीम आणि एच बीम हे वेगवेगळे संरचनात्मक विभाग आहेत आणि त्यांना अदलाबदल करण्यायोग्य मानले जाऊ नये. पारंपारिक आय बीममध्ये अरुंद फ्लँज व्यवस्था आणि कलते आतील फ्लँज पृष्ठभाग असतात, तर एच बीममध्ये सामान्यतः विस्तीर्ण फ्लँज आणि भिन्न विभाग भूमिती असतात.
ऑर्डर देताना, फक्त "स्टील बीम" ही सामान्य संज्ञा वापरण्याऐवजी त्याच्या विभाग पदनाम, परिमाणे आणि लागू मानकांनुसार बीम ओळखा. कटिंग आणि गॅल्वनाइझिंग करण्यापूर्वी पुरवठादाराने मंजूर केलेल्या रेखांकनासह पुरवठा केलेला विभाग जुळला पाहिजे.
गॅल्वनाइझिंगपूर्वी आवश्यक कटिंग आणि मशीनिंग पूर्ण करणे हा प्राधान्यक्रम आहे जेणेकरून प्रक्रिया केलेल्या स्टीलला फॅब्रिकेशननंतर जस्त संरक्षण मिळेल.
हॉट-रोल्ड आय बीम → मटेरियल इन्स्पेक्शन → स्ट्रेटनिंग → कटिंग आणि मशीनिंग → डीग्रेझिंग → पिकलिंग → फ्लक्सिंग → ड्रायिंग → हॉट-डिप गॅल्वनाइजिंग → कूलिंग → फिनिशिंग → झिंक कोटिंग इन्स्पेक्शन → डायमेंशनल इन्स्पेक्शन → पॅकिंग.
पोलाद सदस्य वितळलेल्या झिंकमध्ये अंदाजे 450 डिग्री सेल्सिअस तापमानात बुडवले जाते. झिंक कोटिंग उघडलेले जाळे, फ्लँज, कडा आणि इतर प्रवेशयोग्य पृष्ठभाग व्यापते.
मोठ्या किंवा जड विभागांसाठी, गॅल्वनाइझिंगनंतर सरळपणा आणि परिमाणे तपासले पाहिजे कारण गरम आणि थंड करणे अंतिम भूमितीवर परिणाम करू शकते.
रॉन्झेंग सामान्यतः 85-120 μm चे झिंक कोटिंग पुरवते, जेव्हा उच्च कोटिंगची आवश्यकता निर्दिष्ट केली जाते तेव्हा अंदाजे 100-140 μm उपलब्ध असते.
| अनुप्रयोग पर्यावरण | कोटिंग विचार |
|---|---|
| सामान्य बाह्य प्रदर्शन | 85-120 μm |
| आर्द्र औद्योगिक वातावरण | उच्च कोटिंग आवश्यकता निर्दिष्ट केली जाऊ शकते |
| किनारी किंवा मीठाने भरलेले वातावरण | वाढलेले कोटिंग आणि गंज मूल्यांकन |
| तीव्र रासायनिक एक्सपोजर | प्रकल्प वातावरणासह कोटिंगच्या सुसंगततेची पुष्टी करा |
| सतत समुद्राच्या पाण्यात विसर्जन | केवळ मानक वायुमंडलीय गॅल्वनाइजिंगवर अवलंबून राहू नका |
जाड झिंक कोटिंग वातावरणातील एक्सपोजरसाठी अधिक जस्त वस्तुमान प्रदान करते, परंतु संपूर्ण गंज-नियंत्रण प्रणालीचा पर्याय म्हणून वापरण्याऐवजी कोटिंगची जाडी वास्तविक वातावरण आणि प्रकल्प गंज आवश्यकतांनुसार निवडली पाहिजे.
Q235B पारंपारिक स्ट्रक्चरल ऍप्लिकेशन्ससाठी वापरले जाते जेथे आवश्यक विभाग गणना केलेले लोड आणि सेवा आवश्यकता पूर्ण करतो. Q355B उच्च उत्पादन शक्ती प्रदान करते आणि उच्च संरचनात्मक क्षमता आवश्यक असलेल्या अनुप्रयोगांसाठी निर्दिष्ट केले जाऊ शकते.
बीम आकार, स्पॅन, लोडिंग आणि कनेक्शन डिझाइनसह स्टील ग्रेडची निवड केली पाहिजे. उच्च-शक्तीचा दर्जा कमी आकाराच्या विभागासाठी किंवा अनुपयुक्त स्ट्रक्चरल डिझाइनसाठी आपोआप भरपाई देत नाही.
एक स्पष्ट खरेदी तपशील असे लिहिले जाऊ शकते:
Q355B / 25# I बीम / 12 मीटर / हॉट-डिप गॅल्वनाइज्ड / निर्दिष्ट झिंक कोटिंग / रेखांकन करण्यासाठी कट.
शक्य असल्यास, हॉट-डिप गॅल्वनाइजिंग करण्यापूर्वी फॅब्रिकेशन पूर्ण केले पाहिजे. उपलब्ध प्रक्रियेमध्ये हे समाविष्ट आहे:
गॅल्वनाइझिंगपूर्वी या ऑपरेशन्स पूर्ण केल्याने प्रक्रिया केलेल्या सदस्यावर झिंक संरक्षण प्रदान करण्यात मदत होते. गॅल्वनाइझिंगनंतर कटिंग, ड्रिलिंग किंवा वेल्डिंग केले जात असल्यास, उघड्या किंवा उष्णता-प्रभावित भागांना योग्य दुरुस्तीची आवश्यकता असते.
गॅल्वनाइज्ड आय बीम ऑर्डरसाठी, तपासणीमध्ये बेस स्टील आणि तयार गॅल्वनाइज्ड सदस्य दोन्ही समाविष्ट केले पाहिजेत.
सामग्री प्रमाणपत्रे, गॅल्वनाइझिंग तपासणी रेकॉर्ड, मितीय तपासणी डेटा आणि तृतीय-पक्ष तपासणी दस्तऐवजीकरण प्रकल्प आवश्यकतांनुसार व्यवस्था केली जाऊ शकते.
तटीय औद्योगिक प्रकल्पात आउटडोअर स्ट्रक्चरल सपोर्ट सदस्यांसाठी 10# आणि 12# Q235B हॉट-डिप गॅल्वनाइज्ड I विभाग वापरले जातात. उच्च आर्द्रता आणि क्षारांनी भरलेल्या हवेमुळे, प्रकल्पाने झिंक कोटिंग वाढविले आहे.
मितीय तपासणी आणि आवश्यक प्रक्रियेनंतर गॅल्वनाइज्ड सदस्यांचा पुरवठा करण्यात आला. पुरवठा केलेल्या प्रकल्पाच्या नोंदीनुसार, रचना सात वर्षे व्यापक गंज किंवा कोटिंग पीलिंगपासून मुक्त राहिली आणि वारंवार पर्यवेक्षण तपासणी पास झाली.
मोठ्या ग्राउंड-माउंट केलेल्या फोटोव्होल्टेइक प्रकल्पासाठी उपकरणे बेस आणि ऊन, वारा आणि पावसाच्या संपर्कात असलेल्या सपोर्टिंग स्ट्रक्चर्ससाठी Q235B I बीम आवश्यक आहेत. प्रकल्पाच्या आवश्यकतेनुसार बीम निश्चित-लांबीच्या प्रक्रियेसह आणि हॉट-डिप गॅल्वनाइझिंगसह पुरवले गेले.
गॅल्वनाइज्ड सदस्य स्ट्रक्चरल इन्स्टॉलेशनसाठी सज्ज झाले, वेगळ्या मोठ्या प्रमाणात साइट पेंटिंग ऑपरेशन टाळले. गॅल्वनाइज्ड स्पेसिफिकेशनची निवड प्रकल्पाच्या 25 वर्षांच्या डिझाइन-लाइफ गरजेसाठी करण्यात आली.
निर्यात ऑर्डरसाठी, उत्पादनापूर्वी खालील माहितीची पुष्टी केली पाहिजे:
रॉन्झेंगची पुरवठा साखळी तियानजिन डाकीझुआंग येथे आधारित आहे, जी हॉट-रोल्ड स्टील, गॅल्वनाइजिंग आणि डाउनस्ट्रीम स्टील प्रक्रिया संसाधनांमध्ये प्रवेश प्रदान करते.
मानक I बीम आकारांसाठी, उपलब्ध असेल तेथे स्टॉक-आधारित पुरवठा समन्वयित केला जाऊ शकतो. प्रोजेक्ट ऑर्डरसाठी, शिपमेंटपूर्वी निश्चित-लांबीचे कटिंग, रेखांकन-आधारित प्रक्रिया, गॅल्वनाइझिंग, तपासणी आणि निर्यात तयारी यांचा समन्वय साधला जाऊ शकतो.
आय बीममध्ये सामान्यतः अरुंद फ्लँज आणि कलते आतील फ्लँज पृष्ठभाग असतात, तर एच बीममध्ये सामान्यतः विस्तीर्ण फ्लँज आणि भिन्न विभाग भूमिती असतात. ते केवळ देखाव्यावर आधारित बदलण्याऐवजी अचूक विभाग पदनाम आणि परिमाणांद्वारे निर्दिष्ट केले जावे.
सामान्य श्रेणींमध्ये Q235B आणि Q355B समाविष्ट आहेत. योग्य ग्रेडने स्ट्रक्चरल डिझाइन आणि प्रोजेक्ट स्पेसिफिकेशनचे पालन केले पाहिजे.
सामान्य जस्त कोटिंग श्रेणी 85-120 μm आहे. लागू तपशीलाच्या अधीन, वाढीव कोटिंग आवश्यक असलेल्या प्रकल्पांसाठी अंदाजे 100-140 μm चर्चा केली जाऊ शकते.
होय. रेखाचित्रांनुसार गॅल्वनाइझिंग करण्यापूर्वी निश्चित-लांबीचे कटिंग, ड्रिलिंग, बेव्हलिंग, सरळ करणे, ग्राइंडिंग आणि डिबरिंग पूर्ण केले जाऊ शकते.
होय, परंतु झिंक कोटिंग प्रत्यक्ष प्रदर्शनानुसार निवडले पाहिजे. किनार्यावरील आणि मीठाने भरलेल्या वातावरणात सामान्य अंतर्देशीय बाह्य परिस्थितीपेक्षा अधिक गंज मूल्यांकन आवश्यक आहे. समुद्राच्या पाण्यात सतत विसर्जन करण्यासाठी वेगळ्या गंज-नियंत्रण दृष्टिकोनाची आवश्यकता असते.
आपोआप नाही. स्टील ग्रेड बदलण्यासाठी पुष्टीकरण आवश्यक आहे की कमी-शक्तीची सामग्री अद्याप आवश्यक संरचनात्मक भार आणि सेवा शर्तींची पूर्तता करते.
गॅल्वनाइझिंग दरम्यान गरम आणि थंड होण्यामुळे स्टील सदस्यांच्या आकारमानावर आणि सरळपणावर, विशेषतः मोठ्या भागांवर परिणाम होऊ शकतो. म्हणून गॅल्वनाइझिंगनंतर तयार बीमची तपासणी केली पाहिजे.
होय, परंतु वेल्डिंगमुळे गरम झालेल्या भागाभोवतीचे जस्त काढून टाकले जाते. प्रभावित क्षेत्र वेल्डिंगनंतर योग्य झिंक-समृद्ध कोटिंगसह स्वच्छ आणि दुरुस्त केले पाहिजे. शक्य असल्यास, गॅल्वनाइझिंग करण्यापूर्वी कनेक्शन तपशील पूर्ण केले पाहिजेत.
मानक लांबीमध्ये 6 मीटर, 9 मीटर आणि 12 मीटर समाविष्ट आहेत. उत्पादन आणि वाहतूक आवश्यकतांनुसार अंदाजे 2-19 मीटर पर्यंतच्या निश्चित लांबीची चर्चा केली जाऊ शकते.
प्रकल्पावर अवलंबून, सामग्री प्रमाणपत्रे, गॅल्वनाइझिंग तपासणी रेकॉर्ड, मितीय तपासणी डेटा, पॅकिंग माहिती आणि तृतीय-पक्ष तपासणी दस्तऐवज प्रदान केले जाऊ शकतात.
