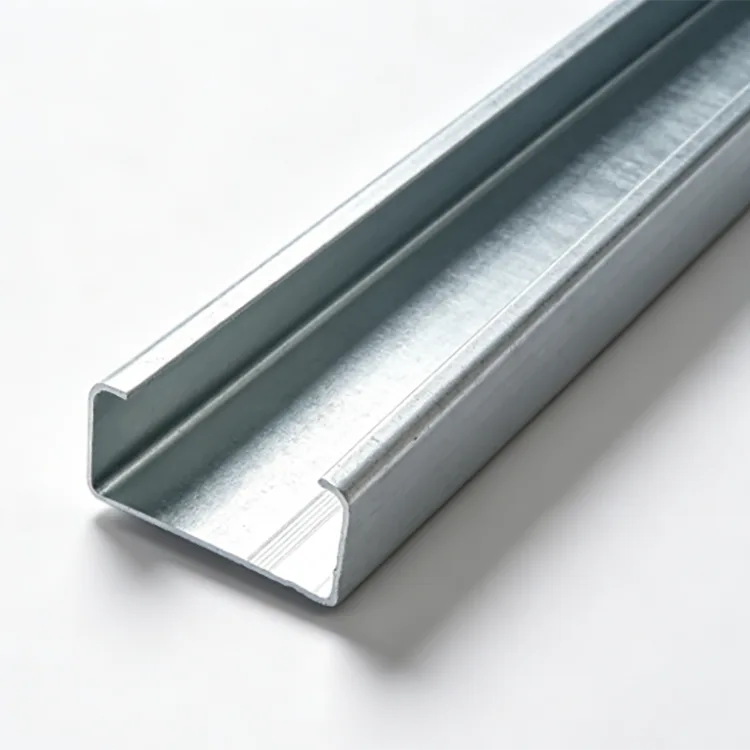

गॅल्वनाइज्ड सी पर्लिन

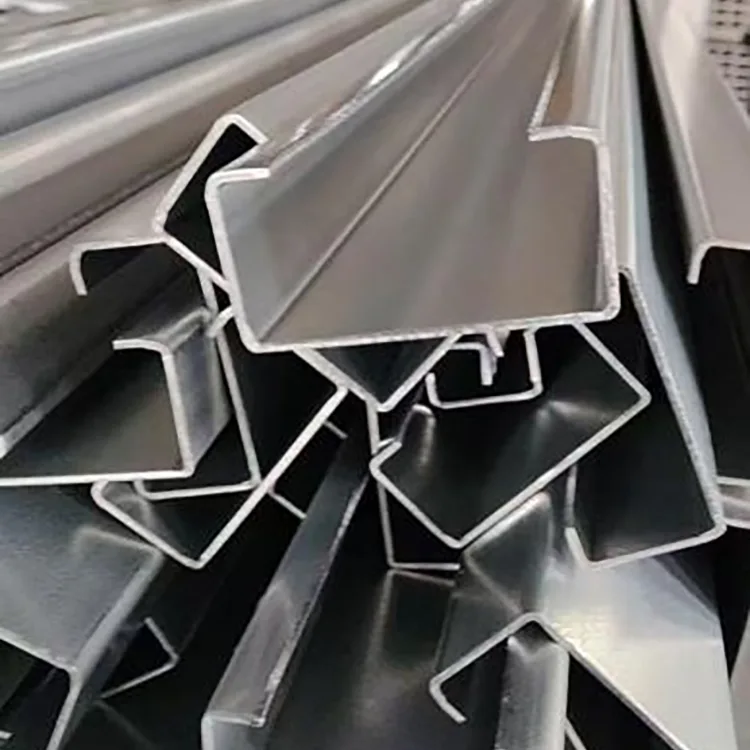

गॅल्वनाइज्ड सी पर्लिन Q235B किंवा Q355B स्टीलच्या पट्टीपासून सतत कोल्ड रोल तयार करून तयार केले जाते. सी-आकाराचा विभाग आवश्यक परिमाणांमध्ये तयार केला जातो, त्यानंतर निश्चित-लांबीचे कटिंग, पंचिंग आणि सरळ केले जाते. तयार प्रोफाइल नंतर पिकलिंग, फ्लक्सिंग, कोरडे आणि हॉट-डिप गॅल्वनाइजिंगमधून जाते.

तयार-तेव्हा-गॅल्वनाइज्ड प्रक्रिया पूर्ण झालेल्या C प्रोफाइलला, त्याच्या मुख्य छिद्रे आणि कटांसह, संपूर्ण झिंक कोटिंग प्राप्त करण्यास अनुमती देते. यामुळे हा विभाग पाऊस, आर्द्रता, मीठ फवारणी आणि इतर संक्षारक परिस्थितींच्या संपर्कात असलेल्या संरचनेसाठी योग्य बनतो.

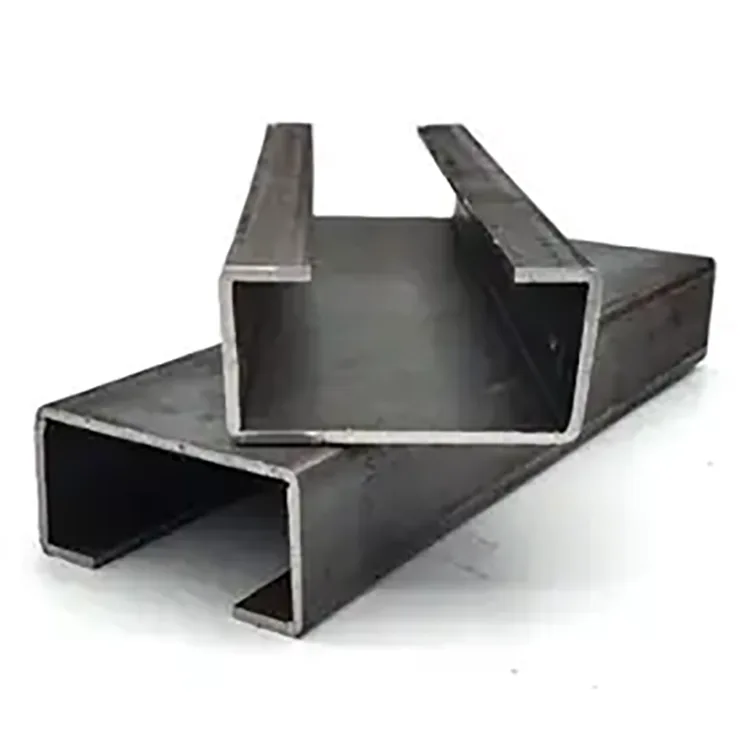

काळ्या कोल्ड-फॉर्म केलेल्या C purlins च्या तुलनेत, गॅल्वनाइज्ड प्रोफाइलला कमी नियमित गंज देखभालीची आवश्यकता असते आणि दीर्घकालीन बाह्य वापरासाठी ते अधिक अनुकूल असते. झिंक कोटिंगची निवड प्रत्यक्ष वातावरणानुसार करावी.

तांत्रिक तपशील

हॉट-डिप गॅल्वनाइजिंग प्रक्रिया

स्टीलची पट्टी कोल्ड रोल फॉर्मिंग लाईनमध्ये प्रवेश करते, जिथे एकाधिक फॉर्मिंग पास C विभाग तयार करतात. गॅल्वनाइझिंग करण्यापूर्वी निश्चित-लांबीचे कटिंग, पंचिंग आणि कोपरा प्रक्रिया पूर्ण केली जाते.

तयार केलेले भाग लोणचे, फ्लक्सने उपचार केले जातात आणि वितळलेल्या झिंक बाथमध्ये अंदाजे 450 डिग्री सेल्सिअस तापमानात प्रवेश करण्यापूर्वी वाळवले जातात. गॅल्वनाइझिंग केल्यानंतर, ते थंड आणि निष्क्रिय केले जातात. पॅकिंग करण्यापूर्वी झिंक कोटिंगची जाडी, कव्हरेज आणि देखावा तपासला जातो.

गॅल्वनाइझिंग करण्यापूर्वी तयार करणे आणि छिद्र करणे पूर्ण प्रोफाइल आणि प्रक्रिया केलेल्या भागांना जस्त संरक्षण प्राप्त करण्यास अनुमती देते.

झिंक कोटिंग निवड

तीव्र मीठ फवारणी, आक्रमक रासायनिक वायू किंवा सतत उभे पाणी न वापरता सामान्य अंतर्देशीय बाह्य परिस्थितीसाठी, सामान्यतः ≥85 μm वापरले जाते. ठराविक ऍप्लिकेशन्समध्ये अंतर्देशीय फॅक्टरी purlins, canopies, आउटडोअर सपोर्ट आणि माउंटन फोटोव्होल्टेइक प्रकल्प समाविष्ट आहेत.

दमट कारखाने, पशुधन इमारती, नदीकिनारी प्रकल्प आणि इतर उच्च-ओलावा वातावरणासाठी, 120-180 μm अतिरिक्त गंज संरक्षण प्रदान करू शकते.

किनारी भाग, बंदरे, सागरी संरचना, रासायनिक उद्यान, सांडपाणी सुविधा आणि उच्च-अमोनिया पशुधन इमारतींसाठी, मजबूत गंज संरक्षण आवश्यक असेल तेव्हा 200-275 μm निर्दिष्ट केले जाऊ शकते.

साइटच्या गंज परिस्थिती आणि अपेक्षित सेवा कालावधीनुसार कोटिंगची आवश्यकता पुष्टी केली पाहिजे.

Q235B किंवा Q355B?

Q235B सामान्यतः स्टँडर्ड फोटोव्होल्टेइक स्ट्रक्चर्स, फॅक्टरी पर्लिन्स, लाइट आउटडोअर सपोर्ट्स आणि सामान्य स्टील स्ट्रक्चर्ससाठी वापरले जाते.

Q355B जास्त वारा किंवा बर्फाचा भार, मोठे स्पॅन, जास्त उपकरणे लोड आणि अधिक मागणी असलेल्या संरचनात्मक गरजांसाठी अनुकूल आहे. त्याची उच्च उत्पन्न शक्ती संरचनात्मक गणनानंतर विभाग आणि स्टीलचा वापर इष्टतम करण्यास अनुमती देऊ शकते.

तुलनात्मक विभागाच्या परिस्थितीत, पुरवठा केलेला प्रकल्प डेटा सूचित करतो की Q355B Q235B पेक्षा सुमारे 30% जास्त लोड क्षमता प्रदान करू शकतो. वास्तविक क्षमता विभागाची परिमाणे, जाडी, स्पॅन, कनेक्शन परिस्थिती आणि लोडिंगवर अवलंबून असते.

C Purlin आकार आणि भिंत जाडी

C80–C120 हे हलके सपोर्ट्स, पाईप फिक्सिंग, लहान छत, हरितगृह दुय्यम purlins आणि हलके संलग्न संरचनांसाठी योग्य आहे.

C140–C180 ची निवड सामान्यतः कारखान्याच्या छतासाठी आणि भिंतीवरील पर्लिन, मानक फोटोव्होल्टेइक संरचना आणि सामान्य बाह्य स्टील समर्थनांसाठी केली जाते.

C200–C250 मोठ्या स्पॅन्स, जास्त वारा किंवा बर्फाचा भार आणि जड संरचनात्मक गरजांसाठी एक मोठा विभाग प्रदान करते. C280–C300 चा वापर मोठ्या-स्पॅन छप्परांसाठी, जड उपकरणांच्या तळांसाठी आणि आवश्यक असल्यास मोठ्या बाह्य संरचनात्मक अनुप्रयोगांसाठी केला जाऊ शकतो.

0.8-1.2 मिमी पर्यंतची भिंतीची जाडी हलकी संरचना आणि मर्यादित-लोड अनुप्रयोगांसाठी योग्य आहे. 1.5-2.0 मिमी ही फॅक्टरी पर्लिन, पीव्ही स्ट्रक्चर्स आणि सामान्य बाह्य लोड-बेअरिंग ऍप्लिकेशन्ससाठी मुख्य प्रवाहाची श्रेणी आहे. मोठ्या स्पॅनसाठी, जड उपकरणांना आधार देण्यासाठी, जास्त बर्फाचा भार आणि जोरदार वाऱ्याची परिस्थिती, संरचनात्मक गणनानुसार 2.5-3.0 मिमी निवडले जाऊ शकते.

पर्लिन स्पेसिंग, स्पॅन, छतावरील भार, वारा भार, बर्फाचा भार आणि कनेक्शन डिझाइनसह विभागाची उंची आणि भिंतीची जाडी यांचा विचार केला पाहिजे.

अर्ज

गॅल्वनाइज्ड सी पर्लिनचा वापर केला जातो जेथे कोल्ड-फॉर्म सी विभागाला दीर्घकालीन गंज संरक्षणाची आवश्यकता असते.

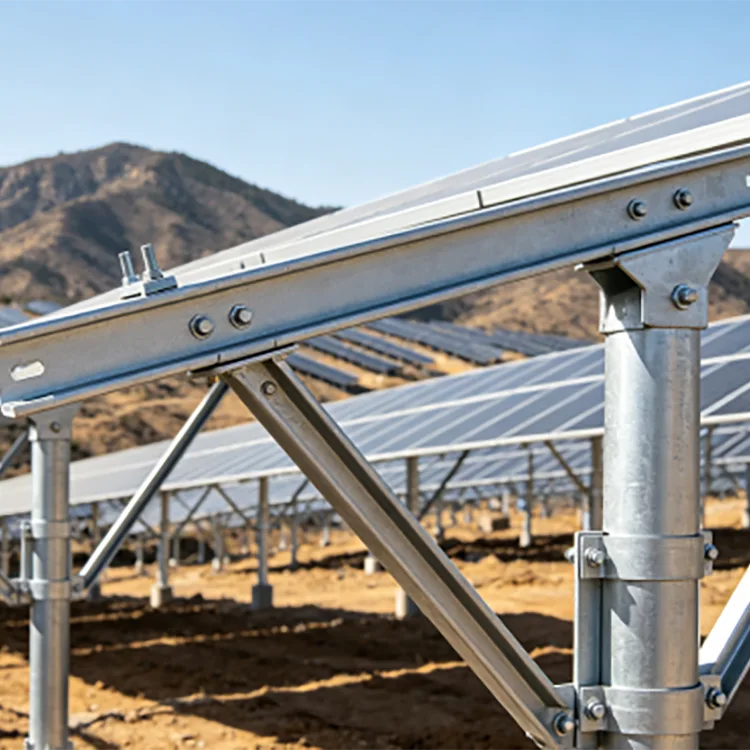

फोटोव्होल्टेइक प्रकल्पांसाठी, ते छतावर माउंट केलेल्या आणि जमिनीवर माउंट केलेल्या संरचना, पीव्ही समर्थन सदस्य आणि संबंधित स्टील फ्रेमिंगमध्ये वापरले जाऊ शकते. अंतर्देशीय प्रकल्प सामान्यतः मानक गॅल्वनाइजिंग वापरू शकतात, तर किनारपट्टीच्या प्रकल्पांना उच्च गंज-संरक्षण तपशील आवश्यक असतात.

फॅक्टरी इमारतींसाठी, विभाग उघड्या छप्पर आणि भिंत प्रणाली, छत आणि दुय्यम संरचनात्मक सदस्यांसाठी योग्य आहेत.

पशुधन इमारती आणि कृषी संरचनांसाठी, गॅल्वनाइज्ड पृष्ठभाग सतत आर्द्रता आणि अमोनिया असलेल्या वातावरणापासून संरक्षण प्रदान करते. अर्जांमध्ये पोल्ट्री हाऊस, डुक्कर इमारती आणि कृषी ग्रीनहाऊस समाविष्ट आहेत.

रासायनिक वनस्पती, सांडपाणी सुविधा आणि दमट औद्योगिक ठिकाणांसाठी, संक्षारक वातावरणानुसार जाड झिंक कोटिंग्ज निवडल्या जाऊ शकतात.

उत्पादनाचा वापर बाह्य उपकरणे समर्थन, चिन्हे, चांदणी, बाह्य फ्रेमिंग आणि इतर उघड स्टील संरचनांसाठी देखील केला जातो.

उत्पादन आणि गुणवत्ता नियंत्रण

इनकमिंग स्टील स्ट्रिपसह गुणवत्ता नियंत्रण सुरू होते. तयार करण्यापूर्वी स्टील ग्रेड, जाडी आणि पृष्ठभागाची स्थिती तपासली जाते.

कोल्ड रोल तयार करताना, विभागाची उंची, बाहेरील बाजूचे परिमाण, ओठांचे परिमाण आणि सरळपणा नियंत्रित केला जातो. गॅल्वनाइझिंग करण्यापूर्वी होल पोझिशन्स, कट लांबी आणि विभागातील विकृतीची तपासणी केली जाते.

हॉट-डिप गॅल्वनाइजिंगनंतर, झिंक कोटिंगची जाडी, कव्हरेज, पृष्ठभागाची एकसमानता आणि दृश्यमान दोषांसाठी तयार विभाग तपासले जातात. कोपरे, छिद्र पाडलेले छिद्र आणि इतर प्रक्रिया केलेल्या भागांवर विशेष लक्ष दिले जाते.

मोठ्या प्रमाणात अभियांत्रिकी ऑर्डरसाठी, सामग्री प्रमाणपत्रे, उत्पादन तपासणी रेकॉर्ड, कारखाना तपासणी आणि तृतीय-पक्ष तपासणी प्रकल्प आवश्यकतांनुसार व्यवस्था केली जाऊ शकते.

सानुकूल प्रक्रिया

निश्चित-लांबीचे कटिंग, बोल्ट होल, स्लॉट्स, कॉर्नर कट आणि इतर प्रोफाईल तयार करण्यासह गॅल्वनाइज्ड सी पर्लिन्सची निर्मिती रेखाचित्रे प्रोजेक्ट करण्यासाठी केली जाऊ शकते.

फोटोव्होल्टेइक स्ट्रक्चर्स आणि मोठ्या फॅक्टरी प्रोजेक्ट्ससाठी, प्री-पंच केलेले छिद्र कनेक्शन ड्रॉइंगशी जुळले जाऊ शकतात, फील्ड ड्रिलिंग कमी करून आणि सातत्यपूर्ण होल पोझिशन राखून ठेवता येतात.

अवतरणासाठी, C विभाग, भिंतीची जाडी, स्टील ग्रेड, झिंक कोटिंग, लांबी, छिद्र नमुना, प्रमाण आणि अनुप्रयोग वातावरण प्रदान करा. किनारी, रासायनिक आणि सांडपाणी प्रकल्पांनी अपेक्षित सेवा कालावधी आणि प्रदर्शनाच्या परिस्थिती देखील निर्दिष्ट केल्या पाहिजेत.

सेवा जीवन आणि देखभाल

सामान्य बाहेरच्या परिस्थितीत, हॉट-डिप गॅल्वनाइज्ड सी पर्लिन झिंक जाडी, वातावरणातील एक्सपोजर आणि संरचनात्मक तपशीलांवर अवलंबून 20+ वर्षे सेवा देऊ शकतात.

किनारी आणि जोरदार संक्षारक वातावरणासाठी, योग्यरित्या निर्दिष्ट केलेले हेवी झिंक कोटिंग अनकोटेड स्टीलपेक्षा जास्त देखभाल अंतर प्रदान करू शकते. पुरवठा केलेला प्रकल्प डेटा काही तटीय किंवा संक्षारक अनुप्रयोगांसाठी 10-15 वर्षांचा देखभाल-मुक्त कालावधी सूचित करतो जेव्हा कोटिंग तपशील योग्यरित्या निवडले जातात.

वास्तविक सेवा जीवन झिंक लेपची जाडी, गंज श्रेणी, ओलावा, मीठ प्रदर्शन, रासायनिक दूषितता आणि निचरा परिस्थिती यावर अवलंबून असते.

हॉट-डिप गॅल्वनाइज्ड सी पर्लिन वि पेंटेड सी पर्लिन

पेंट केलेले स्टील पेंट फिल्मच्या अखंडतेवर अवलंबून असते. अतिनील प्रदर्शन, ओलावा, यांत्रिक नुकसान आणि पृष्ठभागाची तयारी त्याच्या गंज संरक्षणावर परिणाम करते.

हॉट-डिप गॅल्वनाइजिंग झिंक कोटिंगद्वारे अडथळा आणि बळी संरक्षण प्रदान करते, जे अनेक वाकणे, कडा आणि कनेक्शन छिद्र असलेल्या C विभागांसाठी उपयुक्त आहे.

15-25 वर्षे किंवा त्याहून अधिक कालावधीसाठी डिझाइन केलेल्या प्रकल्पांसाठी, प्रारंभिक सामग्री खर्च आणि अपेक्षित देखभाल खर्च एकत्रितपणे विचारात घेतले पाहिजे.

फोटोव्होल्टेइक प्रकल्प निवड

सामान्य बाह्य प्रदर्शनासह अंतर्देशीय PV प्रकल्पांसाठी, Q235B + ≥85 μm झिंक कोटिंग + 1.5–2.0 मिमी भिंतीची जाडी एक सामान्य तपशील आहे.

दमट ठिकाणे आणि पशुधन-संबंधित पीव्ही स्थापनेसाठी, 120-180 μm विचारात घेतले जाऊ शकते.

तटीय PV वनस्पती, बंदरे आणि इतर उच्च-गंज स्थानांसाठी, 200 μm किंवा उच्च झिंक कोटिंगसह Q355B संरचनात्मक आणि गंज डिझाइनद्वारे आवश्यक असल्यास निवडले जाऊ शकते.

25 वर्षांच्या सेवा कालावधीसाठी डिझाइन केलेल्या PV प्रणालीमध्ये स्ट्रक्चरल भार, विभागाचा आकार, कोटिंग, फास्टनर्स, ड्रेनेज आणि इंस्टॉलेशन तपशील एकत्रितपणे विचारात घेतले पाहिजेत.

वारंवार विचारले जाणारे प्रश्न

गॅल्वनाइज्ड सी पर्लिन कशासाठी वापरले जाते?

हे मुख्यत्वे बाहेरील आणि दमट पोलाद संरचनांसाठी वापरले जाते, ज्यात पीव्ही प्रणाली, कारखान्याची छप्पर, कृषी इमारती, पशुधन घरे, किनारी संरचना, रासायनिक वनस्पती आणि सांडपाणी सुविधा यांचा समावेश आहे.

85 μm झिंक कोटिंग बाह्य वापरासाठी योग्य आहे का?

होय, अनेक सामान्य अंतर्देशीय बाह्य वातावरणासाठी. मीठ फवारणी, आक्रमक वायू, उच्च आर्द्रता किंवा सतत ओलावा असलेल्या भागात सामान्यतः जाड कोटिंग आवश्यक असते.

C purlin तयार झाल्यानंतर गॅल्वनाइज्ड का केले जाते?

सी विभाग तयार केला जातो, कापला जातो आणि प्रथम पंच केला जातो, नंतर हॉट-डिप गॅल्वनाइज्ड केला जातो. हे तयार प्रोफाइल आणि त्याच्या प्रक्रिया केलेल्या भागांना मुख्य फॉर्मिंग ऑपरेशन्सनंतर जस्त संरक्षण प्राप्त करण्यास अनुमती देते.

गॅल्वनाइज्ड सी पर्लिन साइटवर वेल्डेड केले जाऊ शकते?

होय, परंतु वेल्डिंगमुळे स्थानिक झिंक कोटिंगचे नुकसान होते. प्रभावित क्षेत्र योग्य झिंक-समृद्ध कोटिंगसह स्वच्छ आणि दुरुस्त केले पाहिजे.

PV प्रकल्पांसाठी कोणते चांगले आहे, Q235B किंवा Q355B?

Q235B अनेक मानक PV संरचनांसाठी योग्य आहे. Q355B हे मोठे स्पॅन, जास्त वारा किंवा बर्फाचे भार आणि जड संरचनात्मक गरजांसाठी अधिक योग्य आहे. अंतिम निवड संरचनात्मक गणनावर आधारित असावी.

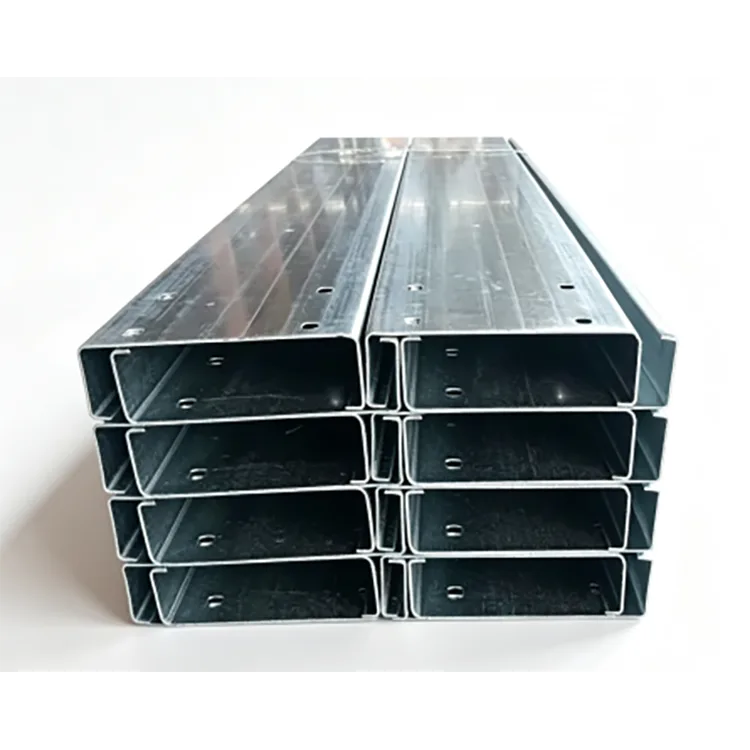

तुम्ही प्री-पंच केलेले सी पर्लिन देऊ शकता का?

होय. हॉट-डिप गॅल्वनाइझिंगपूर्वी मुख्य प्रक्रिया पूर्ण करून, प्रकल्प रेखाचित्रांनुसार छिद्रांचे नमुने, स्लॉट, निश्चित लांबी आणि कोपरा कट तयार केले जाऊ शकतात.

गॅल्वनाइज्ड सी पर्लिन घराबाहेर किती काळ टिकू शकते?

सेवा जीवन वातावरण आणि जस्त कोटिंगवर अवलंबून असते. सामान्य बाह्य अनुप्रयोग 20+ वर्षांपर्यंत पोहोचू शकतात, तर किनारी आणि उच्च संक्षारक प्रकल्पांना जाड गॅल्वनाइजिंग आणि प्रकल्प-विशिष्ट गंज मूल्यांकन आवश्यक आहे.

गॅल्वनाइज्ड सी पर्लिन ब्लॅक सी पर्लिनची जागा घेऊ शकते का?

बाहेरील आणि दमट अनुप्रयोगांसाठी, गॅल्वनाइज्ड विभाग अंगभूत गंज संरक्षण प्रदान करतो. गंज नसलेल्या कोरड्या इनडोअर स्ट्रक्चर्ससाठी, कोल्ड-फॉर्म्ड सी पर्लिन अधिक किफायतशीर असू शकते.

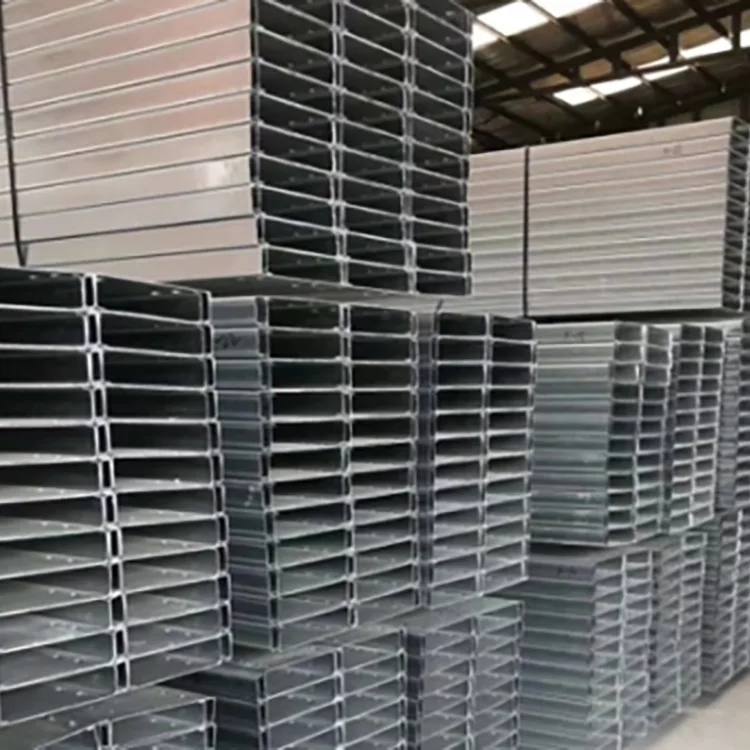

बांधकाम आणि पीव्ही प्रकल्पांसाठी मोठ्या प्रमाणात पुरवठा

रॉन्झेंग 0.8-3.0 मिमी पर्यंत भिंतीची जाडी आणि मानक 85 μm+ ते भारी 200-275 μm ग्रेड पर्यंत झिंक कोटिंग वैशिष्ट्यांसह, C80–C300 विभागात Q235B आणि Q355B गॅल्वनाइज्ड सी पर्लिनचा पुरवठा करते.

निश्चित लांबी, पंच केलेले छिद्र आणि इतर आवश्यक प्रक्रियेसह प्रकल्पाच्या रेखाचित्रांनुसार उत्पादनाची व्यवस्था केली जाऊ शकते. मोठ्या बांधकाम आणि फोटोव्होल्टेइक ऑर्डरसाठी, उत्पादनापूर्वी स्टील ग्रेड, विभाग आकार, भिंतीची जाडी, जस्त कोटिंग आणि प्रकल्प वातावरण निर्दिष्ट केले जाऊ शकते.

अवतरणासाठी, C विभाग, भिंतीची जाडी, स्टील ग्रेड, झिंक कोटिंग, लांबी, छिद्र नमुना, प्रमाण आणि अनुप्रयोग वातावरण प्रदान करा.
