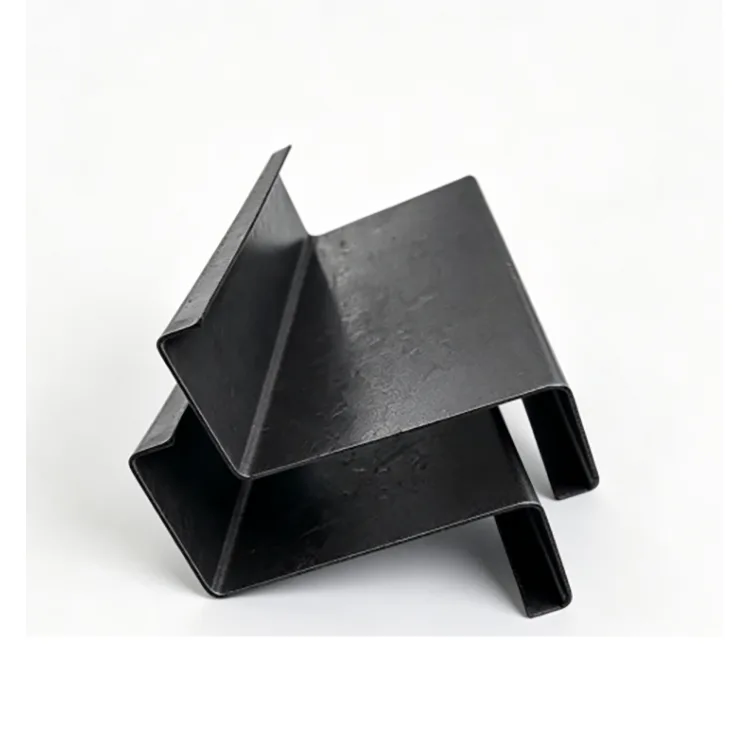

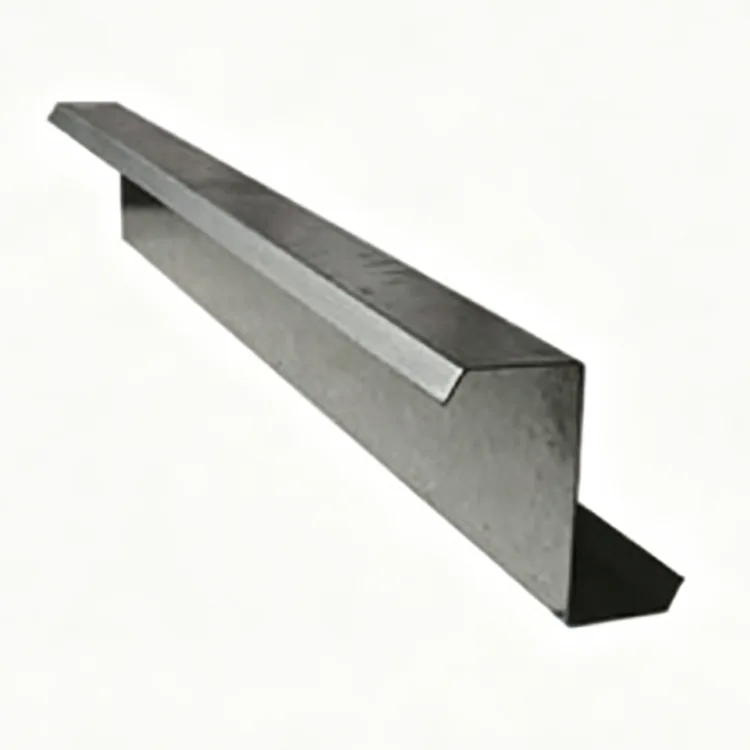

कोल्ड-फॉर्म्ड झेड सेक्शन स्टील

कोल्ड-फॉर्म्ड झेड सेक्शन स्टील हे थंड-निर्मित पातळ-भिंतीचे स्टील विभाग आहे जे खोलीच्या तपमानावर सतत रोल तयार करून हॉट-रोल्ड स्टीलच्या पट्टीपासून तयार केले जाते. ही पट्टी एकाधिक फॉर्मिंग स्टँडमधून जाते आणि हळूहळू उच्च-तापमान हॉट-रोलिंग स्टेजशिवाय Z विभागात आकार देते.

कोल्ड-फॉर्मिंग प्रक्रियेमुळे आयामी सुसंगतता सुधारते आणि स्टीलमध्ये वर्क हार्डनिंग देखील सुरू होते. परिणामी विभाग तुलनेने कमी वजनाला उपयुक्त वाकण्याच्या कार्यक्षमतेसह एकत्रित करतो, ज्यामुळे हलक्या वजनाच्या स्टील स्ट्रक्चर्समध्ये छतावरील आणि भिंतींच्या purlins साठी मोठ्या प्रमाणावर वापरले जाते.

Z-आकाराच्या प्रोफाइलचा आणखी एक व्यावहारिक फायदा आहे: त्याचे ऑफसेट फ्लँगेस जवळच्या purlins ओव्हरलॅप करण्यास परवानगी देतात. हे विशेषतः मोठ्या-उतार असलेल्या छतावर उपयुक्त आहे जेथे रिजच्या सभोवताली सतत पुरलिन व्यवस्था करणे आवश्यक आहे.

शिफारस केलेले वातावरण: बंद घरातील इमारती, कोरड्या कार्यशाळा आणि गोदामे थेट पाऊस, मीठ स्प्रे, आम्ल किंवा अल्कधर्मी संक्षारक ओलावा.

उत्पादन प्रक्रिया

उत्पादन लाइन स्टील कॉइलच्या इनकमिंग तपासणीसह सुरू होते. सपाटीकरण आणि सरळ केल्यानंतर, पट्टी अनेक रोल-फॉर्मिंग स्टेशनमधून जाते, जिथे ती हळूहळू आवश्यक Z-आकाराच्या विभागात वाकली जाते.

सर्वो सीएनसी कटिंग निर्दिष्ट सदस्य लांबी प्रदान करते, तर संरचनात्मक रेखाचित्रांनुसार स्वयंचलित पंचिंग जोडले जाऊ शकते. तयार प्रोफाइल नंतर वर्गीकरण, बंडलिंग आणि स्टोरेज करण्यापूर्वी सरळ आणि मितीय तपासणीतून जातात.

स्टील कॉइल तपासणी → लेव्हलिंग आणि स्ट्रेटनिंग → प्रोग्रेसिव्ह कोल्ड रोल फॉर्मिंग → झेड-सेक्शन फॉर्मिंग → सर्वो सीएनसी फिक्स्ड-लेंथ कटिंग → ऑटोमॅटिक पंचिंग → सरळ करणे → व्हिज्युअल आणि डायमेंशनल इन्स्पेक्शन → बंडलिंग आणि स्टोरेज

पारंपारिक हॉट रोलिंगद्वारे प्रोफाईल तयार होण्याऐवजी हळूहळू तयार होत असल्याने, उत्पादनादरम्यान विभागाचे परिमाण, सरळपणा आणि छिद्रांची स्थिती सतत नियंत्रित केली जाऊ शकते.

मुख्य तपशील

छतावरील purlins साठी Z विभाग का वापरावे?

छतावरील रिजवर थेट ओव्हरलॅपिंग

Z विभाग आणि C विभागातील सर्वात स्पष्ट फरक म्हणजे फ्लँजचा आकार. ऑफसेट Z प्रोफाइल शेजारील सदस्यांना ओव्हरलॅप करण्यास अनुमती देते, जे छताच्या रिजमधून सातत्य राखण्यास मदत करू शकते.

10° पेक्षा जास्त छतावरील उतारांसाठी, Z purlins ही सहसा व्यावहारिक निवड असते जिथे आच्छादित सदस्य संरचनात्मक रचनेचा भाग असतात. हे अतिरिक्त कटिंगची आवश्यकता कमी करते आणि स्थापना अधिक सरळ करते.

कमी वजनासह चांगले वाकलेले कार्यप्रदर्शन

Z-आकाराचा क्रॉस-सेक्शन वाकण्यासाठी उपयुक्त विभाग गुणधर्म प्रदान करतो. कोल्ड-वर्क हार्डनिंगसह एकत्रित, हे तुलनेने पातळ भाग योग्य छप्पर आणि भिंतीवरील पुरलिन अनुप्रयोगांमध्ये वापरण्यास अनुमती देते.

जड पारंपारिक हॉट-रोल्ड विभागांच्या तुलनेत, कमी वजन वाहतूक, उचल आणि स्थापना आवश्यकता कमी करू शकते.

सुसंगत सरळपणा आणि भोक स्थिती

प्रोडक्शन लाइन प्रोग्रेसिव्ह रोल फॉर्मिंग, सीएनसी कटिंग आणि त्यानंतरचे सरळीकरण वापरते. हे प्रोफाइल सरळपणा आणि वळणे नियंत्रित करण्यात मदत करते.

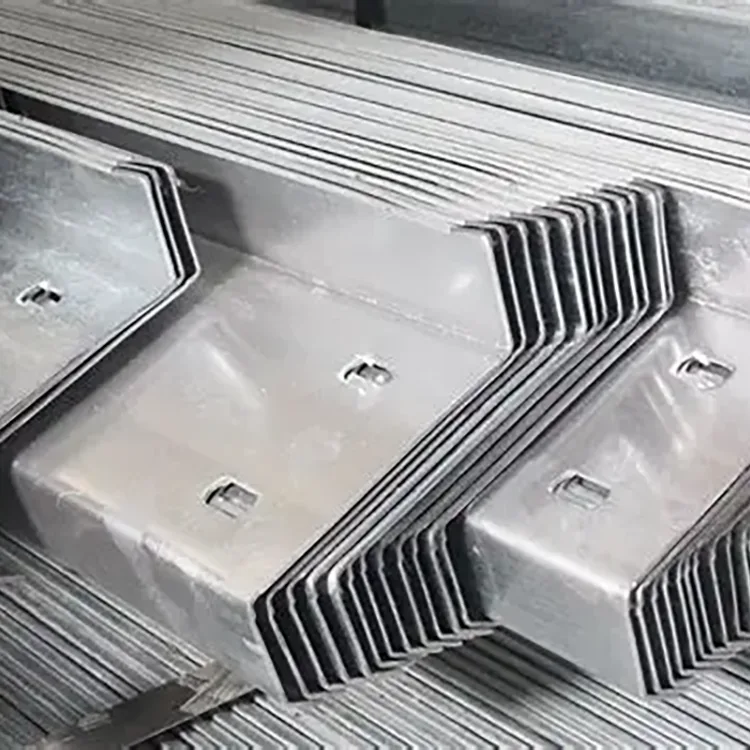

प्री-पंच्ड बोल्ट होल असलेल्या purlins साठी, अचूक होल पोझिशनिंग महत्वाचे आहे कारण त्रुटी purlin आणि मुख्य स्टील फ्रेममधील कनेक्शनवर परिणाम करू शकतात. डिलिव्हरीपूर्वी प्री-पंचिंगमुळे साइटवरील कटिंग आणि ड्रिलिंगचे काम कमी होऊ शकते.

ड्राय इनडोअर प्रकल्पांसाठी कमी खर्च

मानक उत्पादन गॅल्वनाइज्ड कोटिंगशिवाय नैसर्गिक काळा स्टील म्हणून पुरवले जाते. कोरड्या, बंदिस्त इनडोअर इमारतींसाठी जेथे अतिरिक्त गंज संरक्षण आवश्यक नसते, हे गॅल्वनाइज्ड Z विभागांशी संबंधित अतिरिक्त खर्च टाळते.

जर इमारत पाऊस, संक्षेपण, मीठ फवारणी किंवा संक्षारक माध्यमांच्या संपर्कात असेल तर त्याऐवजी गंज-संरक्षित आवृत्ती निर्दिष्ट केली पाहिजे.

सोयीस्कर कटिंग आणि वेल्डिंग

मानक उत्पादनामध्ये गॅल्वनाइज्ड कोटिंग नसल्यामुळे, पारंपारिक कटिंग आणि वेल्डिंग ऑपरेशन्स सरळ आहेत. हे इनडोअर फॅब्रिकेशन आणि नूतनीकरण प्रकल्पांदरम्यान उपयुक्त आहे जेथे सदस्यांना स्थानिक समायोजन किंवा कनेक्शन कामाची आवश्यकता असू शकते.

ठराविक अनुप्रयोग

उत्पादन प्रामुख्याने यासाठी वापरले जाते:

हलक्या वजनाच्या स्टीलच्या इमारतींमध्ये छतावरील purlins

मोठ्या-स्लोप गोदामांची छत

औद्योगिक कार्यशाळा छप्पर प्रणाली

इनडोअर लॉजिस्टिक आणि स्टोरेज इमारती

भिंत आणि छप्पर दुय्यम फ्रेमिंग

लाइटवेट स्टील एनक्लोजर सिस्टम

घरातील कारखाना नूतनीकरण प्रकल्प

हे मुख्य स्तंभ किंवा इमारतीच्या प्राथमिक बीमच्या बदलीऐवजी एक दुय्यम संरचनात्मक सदस्य आहे जसे की पर्लिन.

वास्तविक प्रकल्प अनुप्रयोग

केस 1: मोठ्या-स्लोप इनडोअर लॉजिस्टिक वेअरहाऊससाठी झेड पर्लिन्स

प्रकल्पामध्ये 50,000 m² संलग्न लॉजिस्टिक वेअरहाऊसचा समावेश आहे ज्याचा छतावरील उतार 12° आहे. इमारत पूर्णपणे बंदिस्त होती आणि थेट पावसाच्या संपर्काशिवाय कोरड्या घरातील वातावरणात वापरली गेली होती.

मुख्य आवश्यकता म्हणजे छताच्या रिजवर थेट पर्लिन ओव्हरलॅपिंग, नियंत्रित स्टील-स्ट्रक्चर खर्च, कमी इंस्टॉलेशन वेळ आणि छप्पर-पॅनल संरेखन समस्यांचा धोका कमी करणे.

निवडलेली सामग्री Q355B कोल्ड-फॉर्म्ड Z सेक्शन स्टील, Z160–Z200, 1.8-2.0 मिमी भिंतीची जाडी आणि प्री-पंच्ड बोल्ट होलसह होती.

Z विभाग थेट ओव्हरलॅप होऊ शकतात, ज्यामुळे रिज सदस्य सतत राहू शकतात आणि साइटवरील कटिंग आणि बदलाचे काम कमी करू शकतात. स्थापना वेळ 30% ने कमी केला.

प्रोफाइल्सच्या कमी वळणामुळे रंग-लेपित स्टीलच्या छतावरील पटल अधिक समान रीतीने बसण्यास मदत झाली, ज्यामुळे पाणी गळतीस कारणीभूत असणारे अंतर कमी होते. हलक्या सदस्यांनी वाहतूक आणि उचलण्याची आवश्यकता देखील कमी केली आणि स्टील-स्ट्रक्चरची एकूण किंमत हॉट-रोल्ड स्टील सोल्यूशनपेक्षा 21% कमी होती.

प्रकल्पाने स्वीकृती उत्तीर्ण केली आणि गंज-संबंधित समस्यांशिवाय घरातील सेवेत राहिले.

केस 2: औद्योगिक कार्यशाळेत लाइटवेट स्टील एनक्लोजर अपग्रेड

दुसऱ्या प्रकल्पात जुन्या कारखान्याचे नूतनीकरण होते. तुलनेने मोठ्या छताचा उतार आणि कोरड्या, हवेशीर घरातील वातावरणासह, कार्यशाळेच्या आत नवीन हलक्या वजनाच्या स्टीलच्या संलग्न संरचनांची आवश्यकता होती.

निवडलेले उत्पादन Q235B कोल्ड-फॉर्म्ड Z सेक्शन स्टील, Z120–Z140 होते.

सदस्यांना मोठ्या दुय्यम प्रक्रियेशिवाय असेंब्लीसाठी तयार केले गेले. Z-आकाराची आच्छादित रचना छताच्या उताराशी जुळली आणि सपाट आणि स्थिर बंदिस्त व्यवस्था राखण्यात मदत केली.

हलक्या वजनाच्या सभासदांनी सध्याच्या कारखान्यातील प्रतिष्ठापनाचे काम कमी करून नूतनीकरणाचा खर्च नियंत्रणात ठेवण्यास मदत केली.

Z विभाग निवड मार्गदर्शक

छताचा उतार:

10° वरील छतावरील उतारांसाठी, आच्छादित purlins आवश्यक असताना Z विभागांना प्राधान्य दिले जाते. तुलनेने उथळ उतारांसाठी, स्ट्रक्चरल डिझाइनवर अवलंबून C purlins देखील विचारात घेतले जाऊ शकतात.

साहित्य ग्रेड:

Q235B सामान्य हलके purlin आणि संलग्न अनुप्रयोगांसाठी योग्य आहे. मोठ्या स्पॅनसाठी, जास्त वारा किंवा बर्फाचा भार आणि अधिक मागणी असलेल्या स्ट्रक्चरल आवश्यकतांसाठी, Q355B योग्य विभाग आकार आणि भिंतीच्या जाडीसह एकत्र निवडले जाऊ शकते.

विभाग आकार:

Z100–Z140 हलक्या छप्पर आणि भिंत दुय्यम संरचनांसाठी विचारात घेतले जाऊ शकते. Z160–Z200 अनेक मानक वेअरहाऊस आणि वर्कशॉप पुरलिन ऍप्लिकेशनसाठी योग्य आहे. Z220–Z300 वापरले जाऊ शकते जेथे स्ट्रक्चरल डिझाइनद्वारे मोठे विभाग आवश्यक आहेत.

भिंतीची जाडी:

उपलब्ध श्रेणी 1.2-3.0 मिमी आहे. अंतिम जाडी केवळ विभागाच्या आकारापेक्षा स्पॅन, पर्लिन स्पेसिंग, वारा लोड, बर्फाचा भार, कनेक्शनची परिस्थिती आणि संरचनात्मक गणनांवरून निर्धारित केली जावी.

पर्यावरण:

कोरड्या, बंदिस्त घरातील इमारतींसाठी, नैसर्गिक काळा Z स्टील एक किफायतशीर पर्याय देऊ शकते. उच्च आर्द्रता किंवा संक्षेपण असलेल्या कार्यशाळांमध्ये, योग्य गंज-प्रतिबंधक कोटिंगचा विचार केला पाहिजे.

बाहेरच्या इमारतींसाठी, किनारपट्टीच्या भागात, पावसाने उघडलेल्या संरचना किंवा कृषी शेडसाठी, नैसर्गिक ब्लॅक-स्टील आवृत्तीची शिफारस केलेली नाही. गॅल्वनाइज्ड Z विभाग किंवा दुसरे गंज-संरक्षित समाधान निवडले पाहिजे.

कोल्ड-फॉर्म्ड झेड सेक्शन स्टील वि सी सेक्शन स्टील

निवड शेवटी केवळ छताच्या उतारापेक्षा स्ट्रक्चरल डिझाइनचे पालन केले पाहिजे. Z विभागाची आच्छादित भूमिती हा त्याचा मुख्य व्यावहारिक फायदा आहे जेथे सतत पुरलिन जोडणी आवश्यक असते.

कारखाना गुणवत्ता नियंत्रण

Z purlins साठी, मितीय सुसंगतता विशेषतः महत्वाची आहे कारण विभाग मुख्य स्टील फ्रेम आणि छतावरील पॅनेलसह अचूकपणे जोडलेले असणे आवश्यक आहे.

गुणवत्ता नियंत्रण म्हणून स्टील कॉइल तयार होण्यापूर्वी कव्हर करते, त्यानंतर रोल तयार करताना आणि कापल्यानंतर तपासले जाते. मुख्य तपासणी पॉइंट्समध्ये मटेरियल ग्रेड, विभागाचे परिमाण, भिंतीची जाडी, सरळपणा, वळणे, कटिंगची लांबी, काठाची स्थिती आणि प्री-पंच्ड होल स्थिती यांचा समावेश होतो.

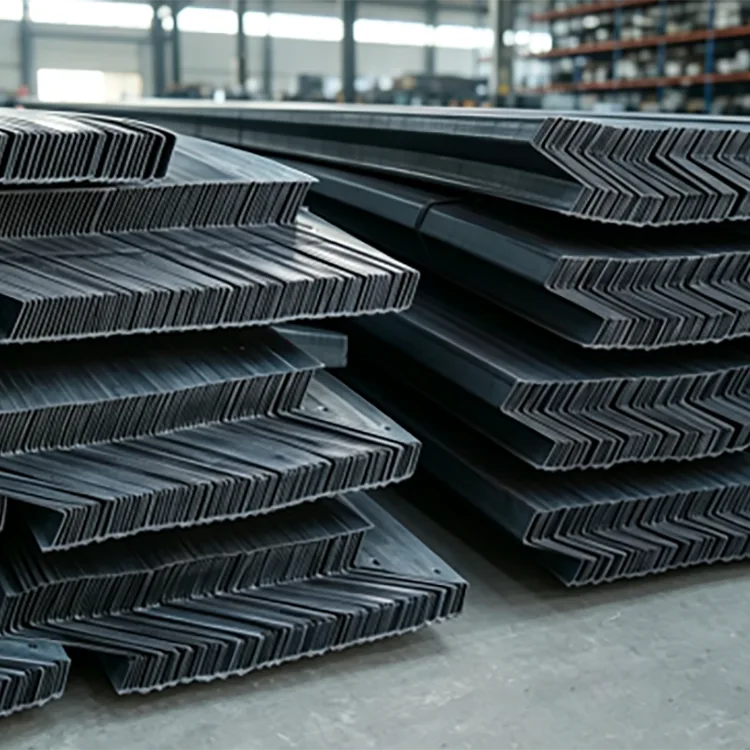

अवशिष्ट विकृती कमी करण्यासाठी तयार झाल्यानंतर प्रोफाइल सरळ केले जातात. शिपमेंट करण्यापूर्वी, तयार झालेल्या सदस्यांची दृष्यदृष्ट्या आणि आयामी तपासणी केली जाते आणि नंतर आकार आणि ऑर्डरच्या आवश्यकतांनुसार एकत्रित केले जाते.

बॅच ऑर्डरसाठी, समान मटेरियल ग्रेड, सेक्शन स्पेसिफिकेशन आणि प्रोसेसिंग पॅरामीटर्स ठेवल्याने वेगवेगळ्या उत्पादन बॅचमध्ये सातत्य राखण्यास मदत होते.

वारंवार विचारले जाणारे प्रश्न

Q1: मी Z विभाग आणि C विभाग स्टील यापैकी कसे निवडू?

मुख्य विचार म्हणजे छप्पर आणि कनेक्शनची व्यवस्था. Z विभाग विशेषतः छतासाठी उपयुक्त आहेत जेथे शेजारील purlins ओव्हरलॅप करणे आणि रिजमधून पुढे जाणे आवश्यक आहे, विशेषतः मोठ्या छतावरील उतारांवर. सी विभागांमध्ये व्यापक सामान्य लागू आहे आणि ते स्ट्रक्चरल डिझाइनवर अवलंबून उथळ छतावरील उतारांसाठी वापरले जाऊ शकतात.

Q2: कोल्ड-फॉर्म्ड Z सेक्शन स्टील पिळणे सोपे आहे का?

योग्यरित्या तयार केलेला Z विभाग लागू मानक आवश्यकतांमध्ये वळण आणि विकृती नियंत्रित करण्यासाठी प्रगतीशील स्वरूप, आकार आणि सरळ केले जाते. निवडलेल्या विभागाचा आकार, भिंतीची जाडी, स्पॅन आणि स्थापना पद्धत देखील त्याच्या कार्यक्षमतेवर परिणाम करते.

Q3: इनडोअर Z purlin ला पेंट करणे आवश्यक आहे का?

कोरड्या, हवेशीर घरातील वातावरणासाठी लक्षणीय संक्षेपण न करता, नैसर्गिक काळा-स्टील पृष्ठभाग अतिरिक्त कोटिंगशिवाय वापरला जाऊ शकतो, जर प्रकल्पाच्या आवश्यकतांनी परवानगी दिली. आर्द्र कार्यशाळा किंवा वारंवार संक्षेपण असलेल्या क्षेत्रांसाठी, गंज-प्रतिबंधक कोटिंगची शिफारस केली जाते.

Q4: Z विभागांना प्री-पंच केलेल्या छिद्रांसह पुरवले जाऊ शकते का?

होय. प्रोफाइल पाठवण्याआधी स्ट्रक्चरल रेखांकनानुसार बोल्ट होल पंच केले जाऊ शकतात. आवश्यक कनेक्शन तपशीलांनुसार कॉर्नर कट आणि अँगल एंड कट देखील तयार केले जाऊ शकतात.

Q5: लांबी सानुकूलित केली जाऊ शकते?

होय. मानक पुरवठा सामान्यतः 6-12 मीटरच्या आत असतो, तर प्रकल्प रेखाचित्रे आणि कटिंग आवश्यकतांनुसार नॉन-स्टँडर्ड निश्चित लांबी तयार केली जाऊ शकते.

Q6: नैसर्गिक काळा Z विभाग स्टील घराबाहेर वापरले जाऊ शकते?

थेट बाह्य प्रदर्शन, पाऊस, किनारपट्टीवरील मीठ फवारणी किंवा संक्षारक वातावरणासाठी याची शिफारस केलेली नाही. या परिस्थितीत, गॅल्वनाइज्ड किंवा अन्यथा गंज-संरक्षित Z विभागांचा विचार केला पाहिजे.
