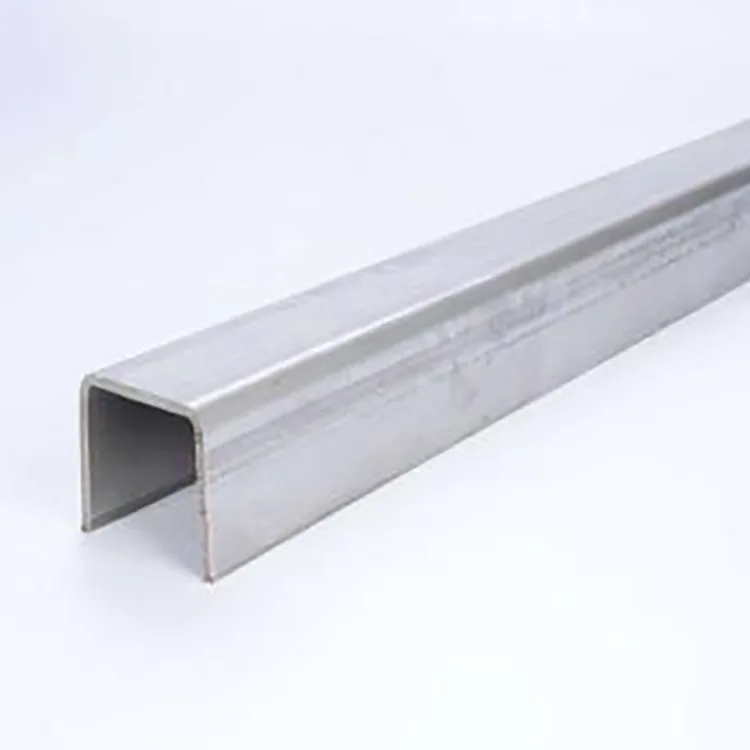

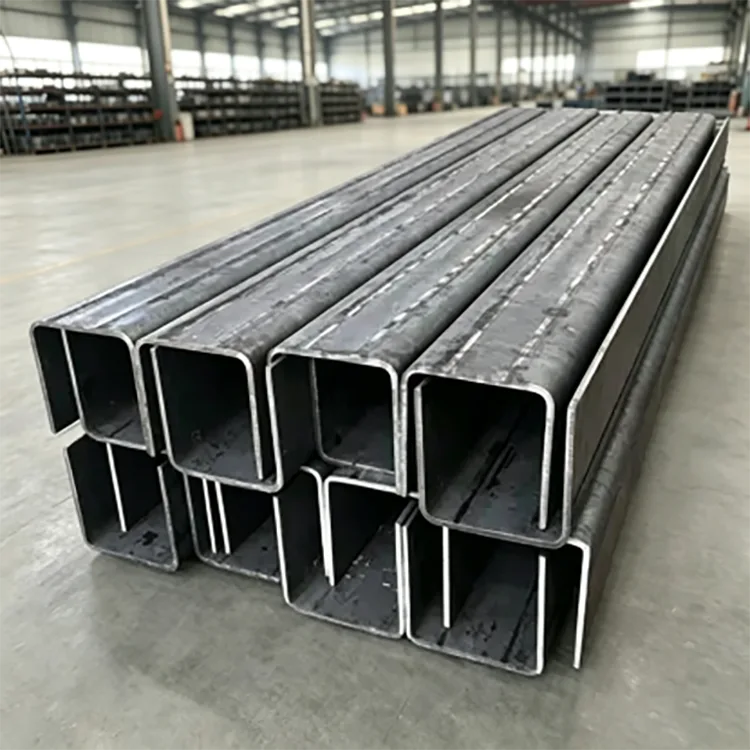

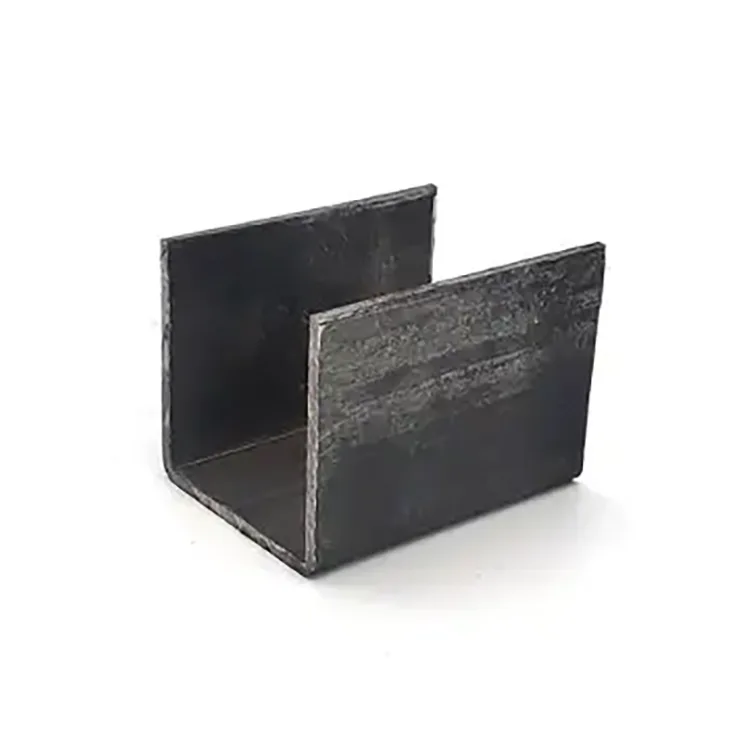

कोल्ड-फॉर्म्ड यू-चॅनेल

कोल्ड-फॉर्म्ड यू-चॅनेल अशा प्रकल्पांसाठी विकसित केले गेले आहे जेथे पारंपारिक चॅनेल स्टील खूप जड आणि महाग आहे, तर चौरस किंवा आयताकृती नळ्या अधिक महाग आहेत किंवा निश्चित आणि स्थिती निश्चित करण्यासाठी कमी सोयीस्कर आहेत. एकात्मिक खोली-तापमान कोल्ड फॉर्मिंगद्वारे दर्जेदार स्टीलच्या पट्टीपासून बनविलेले, विभागात नियमित U-आकाराचे खोबणी, खुले प्रवेश आणि अचूक स्थान आहे.

C आणि Z विभागांच्या तुलनेत, जे मुख्यतः छत आणि भिंत purlins म्हणून वापरले जातात, U चॅनेल स्टील समर्थन, फिक्सिंग चॅनेल, उपकरणे बेस, एम्बेडेड भाग, पाईप समर्थन, मार्गदर्शक संरचना आणि संलग्न फ्रेमसाठी अधिक अनुकूल आहे. त्याच्या खुल्या खोबणीमुळे ते स्थापनेदरम्यान बोल्टिंग, क्लॅम्पिंग, मार्गदर्शक आणि पोझिशनिंगसाठी देखील सोयीस्कर बनते.

या कारणास्तव, हे विशेषतः कोरड्या घरातील कार्यशाळा, बंद कारखाने आणि पाऊस नसलेले इतर गैर-संक्षारक वातावरण, मीठ स्प्रे किंवा ऍसिड आणि अल्कली एक्सपोजरसाठी विशेषतः योग्य आहे, विशेषत: जेथे सामग्रीची किंमत आणि स्थापनेची कार्यक्षमता नियंत्रित करणे आवश्यक आहे.

तांत्रिक तपशील

मानक उत्पादन प्रक्रिया

उत्पादनाची सुरुवात स्टील कॉइलच्या इनकमिंग तपासणीसह होते, त्यानंतर स्वयंचलित लेव्हलिंग आणि सामग्रीचा ताण सोडण्यासाठी सरळ करणे. नंतर पट्टी अनेक रोल-फॉर्मिंग स्टेशन्समधून जाते आणि हळूहळू U-आकाराचा विभाग तयार करते, त्यानंतर अचूक आकारमान, सर्वो CNC निश्चित-लांबीचे कटिंग आणि पर्यायी स्वयंचलित पंचिंग किंवा कॉर्नर कटिंग.

पूर्ण व्हिज्युअल आणि डायमेन्शनल तपासणी, बंडलिंग आणि स्टोरेजपूर्वी पूर्ण झालेले प्रोफाइल पुन्हा सरळ केले जातात.

स्टील कॉइल तपासणी → लेव्हलिंग आणि स्ट्रेटनिंग → प्रोग्रेसिव्ह कोल्ड रोल फॉर्मिंग → यू-सेक्शन साइझिंग → सीएनसी फिक्स्ड-लेंथ कटिंग → पंचिंग/कॉर्नर कटिंग → सेकंडरी स्ट्रेटनिंग → डायमेंशनल आणि व्हिज्युअल इन्स्पेक्शन → बंडलिंग आणि स्टोरेज

हॉट-रोल्ड सेक्शनच्या विपरीत, ही प्रक्रिया उच्च-तापमान रोलिंग स्टेज वापरत नाही. हे प्रोफाइल परिमाणे, सरळपणा, छिद्र पोझिशन्स आणि किनारी भूमिती सतत तयार करताना नियंत्रित करण्यास अनुमती देते, जे अचूक असेंबली आवश्यक असलेल्या प्रकल्पांसाठी उपयुक्त आहे.

काय यू चॅनेल स्टील वेगळे करते

कमी एकूण खर्चासह हलके डिझाइन

कोल्ड फॉर्मिंग वर्क हार्डनिंगद्वारे स्टीलची ताकद वाढवते, ज्यामुळे योग्य ऍप्लिकेशन्समध्ये जड पारंपारिक चॅनेलऐवजी पातळ-भिंतीचा भाग वापरला जाऊ शकतो. याचा परिणाम म्हणजे कमी स्टीलचा वापर आणि कमी वाहतूक, उचल आणि स्थापना खर्च.

सामान्य प्रकाश आणि मध्यम सपोर्ट ऍप्लिकेशन्समध्ये, कोल्ड-फॉर्म केलेले डिझाइन पारंपारिक चॅनेल स्टीलच्या तुलनेत 30% पेक्षा जास्त हलके असू शकते, ज्यामुळे साहित्य, मालवाहतूक आणि मजुरीचा खर्च कमी होण्यास मदत होते.

फिक्सिंग आणि पोझिशनिंगसाठी यू-आकाराचे ग्रूव्ह

ओपन यू-आकाराचा विभाग त्याच्या मुख्य व्यावहारिक फायद्यांपैकी एक आहे. हे स्लॉट फिक्सिंग, गाईडिंग, लिमिटिंग, इक्विपमेंट पोझिशनिंग, पाईप क्लॅम्पिंग आणि एम्बेडेड बांधकामासाठी सोयीस्कर पृष्ठभाग प्रदान करते.

येथे देखील विभाग C आणि Z स्टीलपेक्षा वेगळा आहे. C आणि Z विभाग सामान्यतः purlins साठी निवडले जातात, तर U चॅनेल स्टीलचा वापर अधिक वेळा केला जातो जेथे प्रोफाइलला समर्थन, आधार, मार्गदर्शक किंवा फिक्सिंग चॅनेल म्हणून कार्य करणे आवश्यक असते.

डायरेक्ट असेंब्लीसाठी मितीय अचूकता

प्रोफाइल स्वयंचलित रोल-फॉर्मिंग लाइनवर तयार होतात आणि आकारमान आणि सरळ प्रक्रियेतून जातात. हे सातत्यपूर्ण विभाग परिमाणे, सरळ कडा आणि नियंत्रित वळण राखण्यास मदत करते.

प्री-पंच केलेले छिद्र किंवा निश्चित-लांबीचे सदस्य वापरणाऱ्या प्रकल्पांसाठी, साइटवर वारंवार कट किंवा दुरुस्त करण्याऐवजी थेट एकत्र करता येणारे घटक वितरित करणे हे उद्दिष्ट आहे.

सोपे कटिंग, वेल्डिंग आणि ड्रिलिंग

नैसर्गिक काळ्या-स्टीलच्या पृष्ठभागावर गॅल्वनाइज्ड कोटिंग नसते ज्याला कटिंग किंवा वेल्डिंग दरम्यान विचारात घेणे आवश्यक आहे. फॅब्रिकेशनच्या गरजेनुसार सामग्री कट, ड्रिल, वेल्डेड किंवा वाकली जाऊ शकते.

प्री-पंच केलेले छिद्र, स्लॉट, कॉर्नर कट आणि निश्चित-लांबीचे विभाग देखील शिपमेंटपूर्वी तयार केले जाऊ शकतात, ज्यामुळे नूतनीकरण आणि उपकरण-समर्थन प्रकल्पांसाठी आवश्यक साइट प्रक्रियेचे प्रमाण कमी होते.

स्वच्छ विभाग आणि नियमित स्वरूप

योग्यरित्या तयार केलेल्या U विभागात सपाट पृष्ठभाग, नियमित कडा आणि सुसंगत भूमिती असते. असेंब्लीनंतर, घटक समान अंतर राखू शकतात आणि एक नीट एकंदर देखावा ठेवू शकतात, ज्यामुळे ते केवळ फंक्शनल स्टीलवर्कसाठीच नव्हे तर दृश्यमान इनडोअर स्ट्रक्चर्स, कार्यशाळा आणि प्रदर्शन किंवा शोरूम क्षेत्रांसाठी देखील योग्य बनतात.

सामान्य प्रकल्प समस्या सोडवणे

कमी साहित्य आणि स्थापना खर्च:

पारंपारिक चॅनेल स्टीलच्या तुलनेत थंड-निर्मित पातळ-भिंती डिझाइन वजन 30%+ कमी करू शकते, ज्यामुळे वाहतूक, उचलणे आणि मजुरीचा खर्च कमी होतो.

कमी साइट सुधारणा:

सीएनसी रोल तयार करणे आणि सरळ करणे सुसंगत आकारमान आणि सरळपणा प्रदान करते, प्रसूतीनंतर कटिंग, ड्रिलिंग आणि दुरुस्तीचे काम कमी करण्यास मदत करते.

जलद स्थापना:

मानक U-shaped खोबणी थेट फिक्सिंग, मार्गदर्शक, समर्थन आणि स्थितीसाठी वापरली जाऊ शकते. प्री-पंच्ड होल किंवा स्लॉट्ससह, अतिरिक्त साइट फॅब्रिकेशनशिवाय अनेक घटक एकत्र केले जाऊ शकतात.

हलक्या वजनाच्या रचनांसाठी अधिक योग्य:

कोल्ड-वर्क हार्डनिंगमुळे तयार झालेल्या विभागाची मजबुती सुधारते, जेव्हा ते लोडसाठी योग्यरित्या निवडलेले असते तेव्हा ते हलके आणि मध्यम-लोड सपोर्ट, उपकरण कंस, पाईप सपोर्ट आणि संलग्न संरचनांसाठी योग्य बनते.

वास्तविक प्रकल्प अनुप्रयोग

केस 1: स्मार्ट मॅन्युफॅक्चरिंग वर्कशॉपसाठी उपकरणे समर्थन प्रणाली

प्रकल्पामध्ये कोरड्या, धूळ-नियंत्रित घरातील वातावरणासह आधुनिक बुद्धिमान उत्पादन कार्यशाळेचा समावेश होता. ग्राहकाला स्ट्रक्चरल स्थिरता, उच्च सपाटपणा आणि नियंत्रित प्रकल्प खर्चाच्या आवश्यकतांसह मोठ्या प्रमाणात उपकरणे फिक्सिंग ब्रॅकेट आणि पाईप सपोर्ट फ्रेमची आवश्यकता होती.

निवडलेली सामग्री Q235B कोल्ड-फॉर्म्ड U-चॅनेल, U100–U140 होती, 1.5-2.0 मिमी भिंतीची जाडी आणि प्री-पंच्ड पोझिशनिंग होलसह.

यू-आकाराच्या खोबणीने अतिरिक्त साइट वेल्डिंगशिवाय उपकरणांची स्थिती आणि पाईप-फिक्सिंग आवश्यकता फिट केल्या. स्थापनेची कार्यक्षमता 40% ने वाढली, तर हलक्या वजनाच्या डिझाइनने वाहतूक आणि उचलण्याची आवश्यकता कमी केली. पारंपारिक चॅनेल-स्टील सोल्यूशनच्या तुलनेत, एकूण प्रकल्प खर्च 23% ने कमी झाला.

उच्च प्रोफाइल सपाटपणामुळे उपकरणांभोवती स्थापना विचलन टाळण्यास देखील मदत झाली. कार्यशाळेच्या सुबक मांडणीसह आणि एकवेळच्या प्रकल्पाच्या स्वीकृतीसह पूर्ण झालेली सपोर्ट सिस्टीम स्थिर आणि ढिलाईपासून मुक्त राहिली.

केस 2: जुन्या कारखान्याचे इनडोअर स्ट्रक्चरल अपग्रेड

जुन्या औद्योगिक कारखान्यासाठी नवीन इनडोअर विभाजने, उपकरणे समर्थन आणि पाईप-फिक्सिंग संरचना आवश्यक आहेत. विद्यमान इमारतीची भार क्षमता मर्यादित असल्यामुळे, जड स्टीलचे भाग नूतनीकरणासाठी योग्य नव्हते.

प्रकल्पामध्ये विविध समर्थन आवश्यकतांनुसार Q235B कोल्ड-फॉर्म्ड यू-चॅनेल अनेक आकारांमध्ये वापरले गेले.

लाइटवेट सेक्शनने स्ट्रक्चरल ओझे अनावश्यकपणे न वाढवता विद्यमान इमारतीच्या लोड मर्यादा पूर्ण करण्यात मदत केली. त्याचा संक्षिप्त आकार विद्यमान उपकरणे आणि पाईपवर्कच्या आसपासच्या मर्यादित भागात स्थापित करणे देखील सोपे होते.

स्थापनेनंतर, सुधारित संरचनांनी स्वच्छ मांडणी राखून स्थिर समर्थन प्रदान केले, ज्यामुळे U चॅनेल हलके घरातील कारखाना नूतनीकरणासाठी योग्य बनले.

उजवे U चॅनेल कसे निवडायचे

पर्यावरणानुसार:

हे प्रामुख्याने कोरड्या, हवेशीर घरातील वातावरणात थेट पाऊस किंवा संक्षारक प्रदर्शनाशिवाय शिफारसीय आहे. दमट कार्यशाळेसाठी, अतिरिक्त गंज-प्रतिबंधक प्राइमरचा विचार केला पाहिजे. बाहेरील, मीठ-स्प्रे आणि जोरदार संक्षारक वातावरणात योग्य संरक्षणात्मक कोटिंग किंवा भिन्न स्टील विभाग आवश्यक आहे.

साहित्यानुसार:

Q235B सामान्य प्रकाश समर्थन, कंस आणि संलग्न संरचनांसाठी योग्य आहे. Q355B ची शिफारस केली जाते जेव्हा उच्च शक्ती आवश्यक असते, जसे की मोठे स्पॅन, जड उपकरणे किंवा मजबुतीकरण कार्य.

विभाग आकारानुसार:

U80–U120 लहान पाईप आणि उपकरणांच्या समर्थनासाठी वापरला जाऊ शकतो. U140–U200 मुख्य संलग्न संरचना आणि रॅक बेससाठी योग्य आहे. जड मजबुतीकरण आणि मोठ्या पायासाठी, वास्तविक भारानुसार U250–U300 सारख्या मोठ्या विभागांचा विचार केला जाऊ शकतो.

भिंतीच्या जाडीनुसार:

0.8-1.2 मिमी सामान्यतः प्रकाश स्थिती आणि लोड-असर नसलेल्या अनुप्रयोगांसाठी वापरला जातो; 1.5-2.0 मिमी नियमित समर्थन संरचनांसाठी योग्य आहे; 2.5–3.0 मिमी हे जड समर्थन आणि मजबुतीकरण अनुप्रयोगांसाठी आहे.

अंतिम विभाग आकार केवळ प्रोफाइल आकारानुसार निवडण्याऐवजी स्पॅन, लोड, फिक्सिंग पद्धत आणि स्थापना परिस्थितीनुसार निश्चित केला पाहिजे.

पृष्ठभाग आणि अनुप्रयोग पर्यावरण

मानक उत्पादन गॅल्वनाइज्ड कोटिंगशिवाय नैसर्गिक काळा स्टील म्हणून पुरवले जाते. हे नंतरचे कटिंग, वेल्डिंग आणि ड्रिलिंग सरळ करते आणि खरेदीदारास आवश्यकतेनुसार प्राइमर, पेंट किंवा इतर योग्य पृष्ठभाग उपचार लागू करण्यास अनुमती देते.

उत्पादन यासाठी सर्वात योग्य आहे:

कोरडे इनडोअर कारखाने आणि कार्यशाळा

उपकरणे समर्थन फ्रेम

पाईप आणि केबल समर्थन संरचना

उपकरणे तळ

घरातील विभाजने आणि संलग्नक

एम्बेडेड स्टील घटक

मार्गदर्शक आणि स्थिती संरचना

लाइटवेट स्टील नूतनीकरण प्रकल्प

बाहेरील संरचना, किनारी भाग, सतत आर्द्रता किंवा आम्ल आणि अल्कली यांच्या संपर्कात असलेल्या वातावरणासाठी, उत्पादनापूर्वी गंज संरक्षण निर्दिष्ट करणे आवश्यक आहे.

सानुकूल प्रक्रिया आणि मोठ्या प्रमाणात पुरवठा

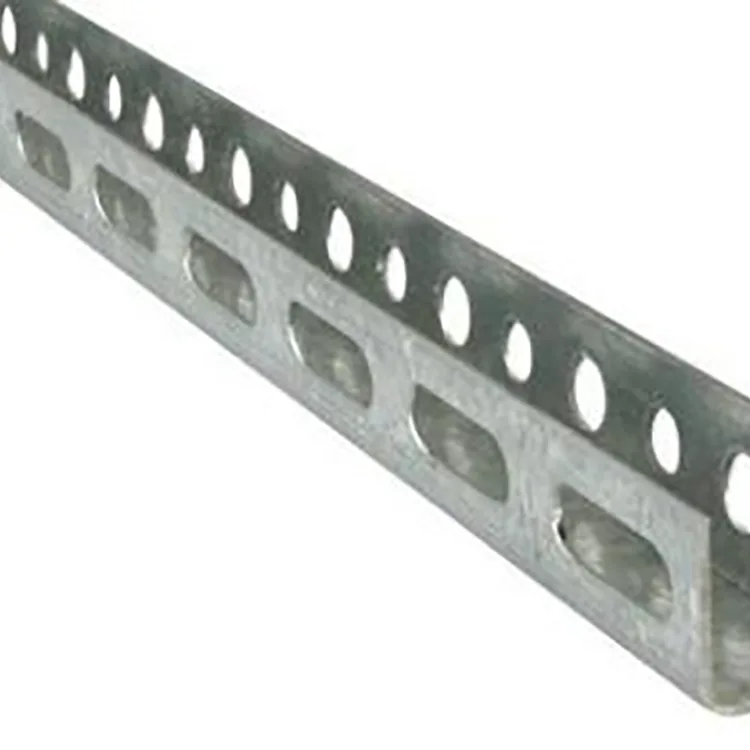

U चॅनेल मानक स्टॉक आकारांपुरते मर्यादित न ठेवता प्रकल्प रेखाचित्रांनुसार तयार केले जाऊ शकते. उपलब्ध प्रक्रियेमध्ये प्री-पंच्ड होल, स्लॉट्स, कॉर्नर कटिंग, अँगल कटिंग, फिक्स्ड-लेंथ कटिंग आणि नॉन-स्टँडर्ड डायमेन्शन यांचा समावेश होतो.

पुनरावृत्ती समर्थन घटक वापरून प्रकल्पांसाठी, प्री-प्रोसेसिंग साइट कटिंग आणि ड्रिलिंग कमी करू शकते. कोटेशनची विनंती करताना खरेदीदार रेखाचित्रे, विभागाची परिमाणे, छिद्रातील अंतर, लांबीची आवश्यकता आणि सामग्रीचा दर्जा देऊ शकतात.

मोठ्या ऑर्डरसाठी, बंडलिंग आणि शिपमेंट करण्यापूर्वी मितीय तपासणीसह, आवश्यक आकार संयोजन आणि वितरण वेळापत्रकानुसार उत्पादनाची व्यवस्था केली जाऊ शकते.

कारखाना गुणवत्ता नियंत्रण

गुणवत्तेचे नियंत्रण इनकमिंग स्टील कॉइलपासून सुरू होते, जेथे तयार होण्यापूर्वी मटेरियल ग्रेड आणि मूलभूत मितीय परिस्थिती तपासल्या जातात.

उत्पादनादरम्यान, मुख्य नियंत्रण बिंदू म्हणजे स्ट्रीप लेव्हलिंग, रोल-फॉर्मिंग स्थिरता, विभागाचे परिमाण, सरळपणा, छिद्र स्थिती आणि कटिंग लांबी. तयार झाल्यानंतर, प्रोफाइल दुय्यम सरळ आणि अंतिम व्हिज्युअल आणि मितीय तपासणीतून जातात.

पिळणे, विकृती, काठाची स्थिती आणि बॅचमधील सुसंगततेकडे विशेष लक्ष दिले जाते. प्री-पंच केलेल्या उत्पादनांसाठी, छिद्रांची स्थिती आणि अंतर देखील तपासले जाते कारण हे परिमाण थेट स्थापनेवर परिणाम करतात.

हा उत्पादन दृष्टीकोन अशा प्रकल्पांसाठी महत्त्वाचा आहे जेथे वितरित केलेल्या U चॅनेलला रेखाचित्रे जुळणे आवश्यक आहे आणि साइटची पुनरावृत्ती न करता इतर बनावट घटकांसह एकत्र करणे आवश्यक आहे.

वारंवार विचारले जाणारे प्रश्न

Q1: कोल्ड-फॉर्म्ड U-चॅनेल सामान्य चॅनेल स्टीलपेक्षा मजबूत आहे का?

योग्य प्रकाश आणि मध्यम-लोड अनुप्रयोगांसाठी, कोल्ड फॉर्मिंग वर्क हार्डनिंगचा परिचय देते आणि तयार केलेल्या सामग्रीमध्ये उच्च शक्ती प्रदान करू शकते. योग्यरित्या निवडलेल्या आणि स्थापित केल्यावर विभाग देखील आयामीपणे नियमित आणि विकृतीला प्रतिरोधक आहे. मोठ्या प्रमाणावर लोड केलेल्या प्राथमिक संरचनांसाठी, आवश्यक लोड गणनाने हे निर्धारित केले पाहिजे की जड चॅनेल किंवा उच्च-शक्ती विभाग आवश्यक आहे.

Q2: U चॅनेल पारंपारिक चॅनेल स्टील बदलू शकते?

हे पारंपारिक चॅनेल स्टीलला अनेक हलके आणि मध्यम-लोड ऍप्लिकेशन्समध्ये बदलू शकते जसे की समर्थन, कंस, संलग्नक, एम्बेडेड संरचना आणि उपकरणे बेस. हे आपोआप जड प्राथमिक बीम किंवा संरचना लक्षणीय प्रभाव किंवा केंद्रित भारांच्या अधीन बदलू नये.

Q3: तुम्ही प्री-पंच होल आणि नॉन-स्टँडर्ड लांबी कापू शकता?

होय. प्री-पंचिंग, कॉर्नर कटिंग, स्लॉटिंग, अँगल कटिंग आणि नॉन-स्टँडर्ड निश्चित लांबी रेखाचित्रांनुसार तयार केली जाऊ शकते. हे घटक असेंब्लीसाठी तयार होण्यास अनुमती देते.

Q4: U चॅनेल आणि C/Z purlin विभागांमध्ये काय फरक आहे?

सी आणि झेड विभाग मुख्यत्वे छतावरील आणि भिंतीवरील purlins साठी वापरले जातात. सपोर्ट्स, बेस्स, एम्बेडेड पार्ट्स, फिक्सिंग चॅनेल, गाइड्स आणि पोझिशनिंग स्ट्रक्चर्ससाठी यू सेक्शन्स अधिक वापरल्या जातात. निवड प्रत्यक्ष स्ट्रक्चरल फंक्शनचे पालन केले पाहिजे.

Q5: कोल्ड-फॉर्म्ड U-चॅनल सहज वळण घेईल किंवा विकृत होईल?

योग्यरित्या तयार केलेला विभाग लागू मानक आवश्यकतांमध्ये वळण आणि विकृती नियंत्रित करण्यासाठी मल्टी-पास तयार करणे, आकार देणे आणि सरळ करणे याद्वारे जातो. सेवेमध्ये मितीय स्थिरता राखण्यासाठी योग्य सामग्री, भिंतीची जाडी, विभागाचा आकार आणि स्थापनेची पद्धत देखील महत्त्वाची आहे.

Q6: कोणते चांगले आहे, Q235B किंवा Q355B?

Q235B सामान्य प्रकाश समर्थन आणि संलग्न अनुप्रयोगांसाठी योग्य आहे. Q355B उच्च सामर्थ्य प्रदान करते आणि स्ट्रक्चरल डिझाइनला आवश्यक असताना जड उपकरणांचे तळ, मोठे स्पॅन आणि मजबुतीकरण कामासाठी अधिक अनुकूल आहे.

Q7: पृष्ठभाग गॅल्वनाइज्ड किंवा पेंट केले जाऊ शकते?

होय. मानक उत्पादन नैसर्गिक काळा स्टील आहे, त्यामुळे प्रकल्प वातावरण आणि गंज आवश्यकतेनुसार योग्य प्राइमर, पेंट, पावडर कोटिंग किंवा गॅल्वनाइजिंगसह प्रक्रिया केली जाऊ शकते.
