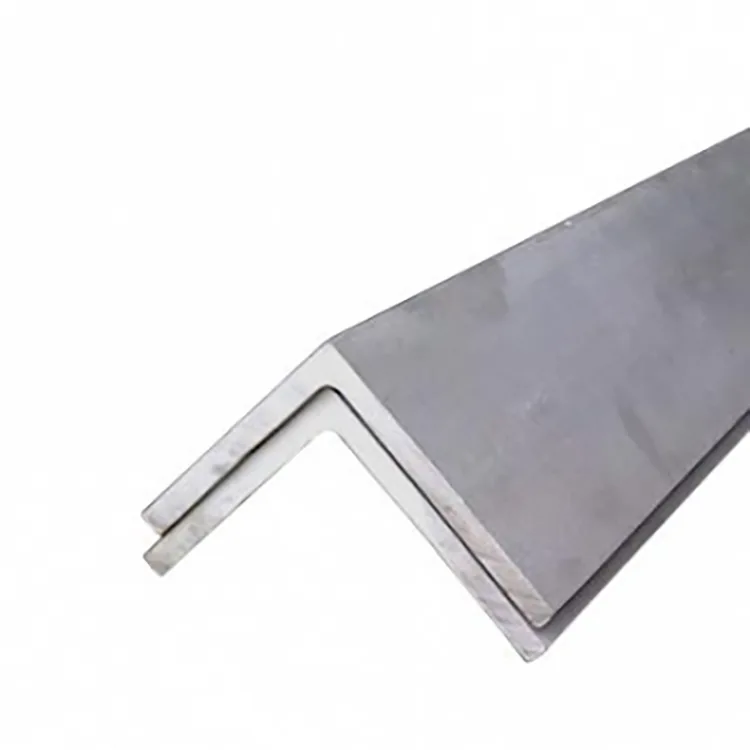

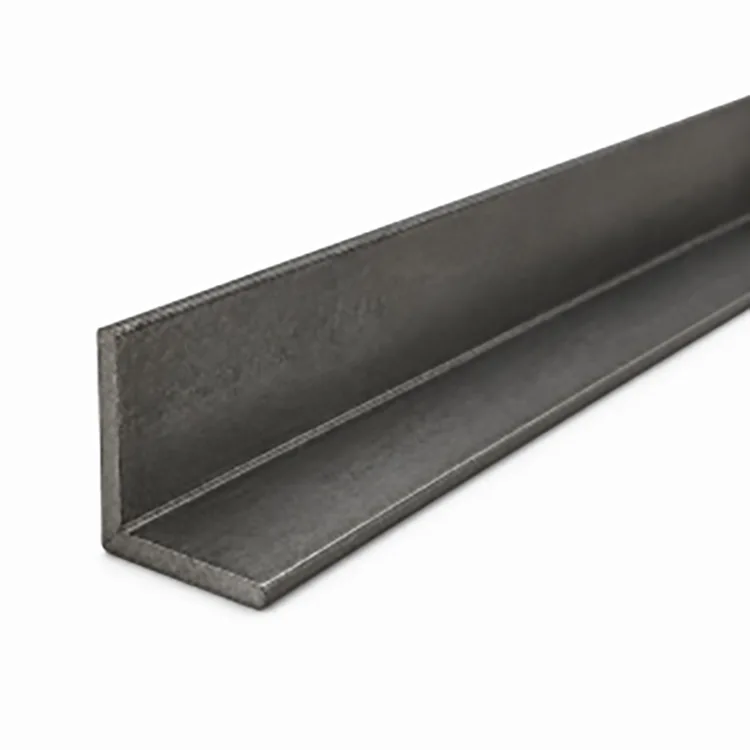

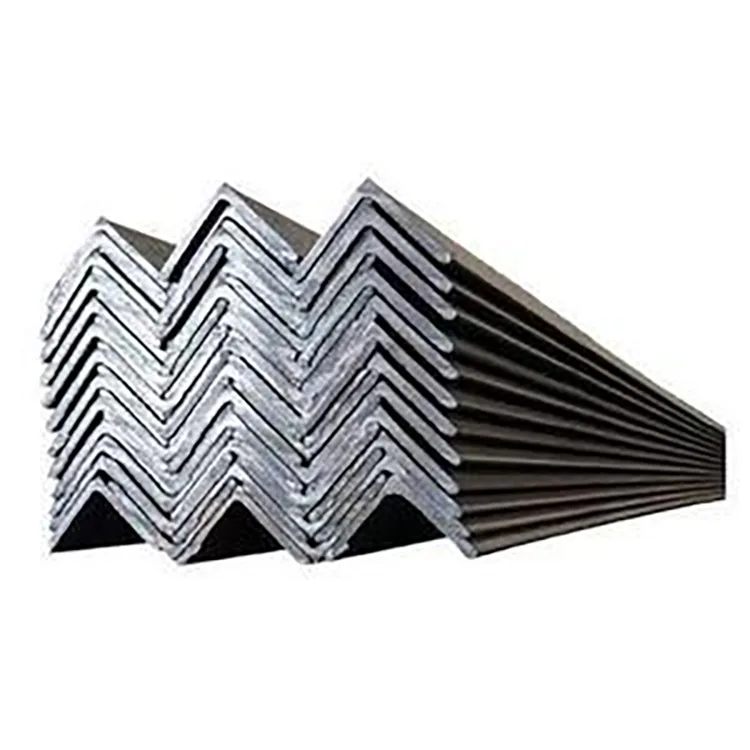

हॉट-रोल्ड स्टील अँगल

हॉट-रोल्ड स्टील अँगल, ज्याला अँगल आयरन असेही म्हणतात, हा एल-आकाराचा स्ट्रक्चरल विभाग आहे जो गरम केलेल्या स्टील बिलेट रोलिंगद्वारे तयार केला जातो. हे समान आणि असमान कॉन्फिगरेशनमध्ये उपलब्ध आहे, Q235B आणि Q355B मुख्य स्टील ग्रेड म्हणून.

90° विभाग वेल्डिंग, बोल्टिंग, ब्रेसिंग, मजबुतीकरण आणि समर्थन यासाठी दोन लंब पाय प्रदान करतो. फ्लॅट बारच्या तुलनेत, कोन विभाग अधिक संरचनात्मक खोली आणि दोन कनेक्शन पृष्ठभाग प्रदान करतो, ज्यामुळे ते फॅब्रिकेटेड स्टील घटकांच्या विस्तृत श्रेणीसाठी योग्य बनते.

तपशील

उपलब्ध परिमाणे आणि सैद्धांतिक वजने निवडलेल्या समान किंवा असमान कोन पदनामानुसार बदलतात. अवतरणासाठी, प्रकल्पासाठी आवश्यक पायाचे अचूक परिमाण आणि जाडी निर्दिष्ट करा.

समान कोन की असमान कोन?

समान कोनात समान रुंदीचे दोन पाय असतात आणि सामान्यतः जेथे कनेक्शन किंवा लोड व्यवस्था सममितीय असते तेथे वापरली जाते. हे ब्रेसेस, फ्रेम्स, रॅक, सपोर्ट आणि सामान्य फॅब्रिकेटेड स्ट्रक्चर्ससाठी योग्य आहे.

असमान कोनात वेगवेगळ्या पायांची रुंदी असते. जेव्हा एका जोडणीच्या पृष्ठभागाला अधिक बेअरिंग किंवा फास्टनिंग क्षेत्राची आवश्यकता असते, तर दुसऱ्या पायाला अरुंद जागेची आवश्यकता असते.

इंजिनियर केलेल्या ऑर्डरसाठी, "लार्ज अँगल स्टील" सारख्या सामान्य वर्णनापेक्षा अचूक विभाग पदनाम अधिक उपयुक्त आहे.

Q235B आणि Q355B

Q235B सामान्यत: सामान्य स्ट्रक्चरल फॅब्रिकेशन, उपकरण फ्रेम्स, सपोर्ट्स, रेलिंग आणि इतर घटकांसाठी वापरले जाते जेथे निवडलेल्या विभागासह निर्दिष्ट डिझाइनची ताकद पूर्ण केली जाऊ शकते.

Q355B उच्च निर्दिष्ट उत्पादन सामर्थ्य प्रदान करते आणि जेव्हा डिझाइनसाठी उच्च सामग्रीची ताकद आवश्यक असते तेव्हा निवडली जाऊ शकते. स्टील ग्रेडचा विभाग आकार, जाडी, लोड आणि कनेक्शन डिझाइनसह एकत्रितपणे विचार केला पाहिजे.

योग्य ग्रेड आणि विभाग केवळ ग्रेडनुसार निवडण्याऐवजी स्ट्रक्चरल गणनेच्या विरूद्ध पुष्टी केली पाहिजे.

हॉट रोल्ड मॅन्युफॅक्चरिंग प्रक्रिया

मूळ उत्पादन मार्ग आहे:

स्टील बिलेट → हीटिंग → रफ रोलिंग → इंटरमीडिएट रोलिंग → फिनिशिंग रोलिंग → साइझिंग → सरळ करणे → कटिंग → तपासणी → बंडलिंग

एल-आकाराचा विभाग रोलिंग पासच्या मालिकेद्वारे थेट तयार केला जातो. रोलिंग केल्यानंतर, स्टोरेज किंवा शिपमेंटसाठी बंडल करण्यापूर्वी परिमाण, सरळपणा, लांबी आणि पृष्ठभागाच्या स्थितीसाठी तयार कोन तपासला जातो.

मानक काळ्या पृष्ठभागामध्ये सामान्य हॉट-रोलिंग स्केल असते. अंतिम अर्जावर अवलंबून, सामग्री नंतर पेंट, गॅल्वनाइज्ड किंवा अन्यथा उपचार केले जाऊ शकते.

हॉट रोल्ड एंगल वि कोल्ड फॉर्म्ड एंगल

हॉट रोल्ड अँगल आणि कोल्ड बनवलेले कोन वेगवेगळ्या प्रक्रियांद्वारे तयार केले जातात आणि वेगवेगळ्या संरचनात्मक आवश्यकतांसाठी वापरले जातात.

हॉट रोल्ड एंगल गरम केलेल्या बिलेटमधून रोल केला जातो आणि सामान्यतः स्ट्रक्चरल स्टीलवर्क, ब्रेसेस, सपोर्ट आणि फॅब्रिकेटेड घटकांसाठी निर्दिष्ट केला जातो जेथे रोल केलेला भाग आवश्यक असतो.

खोलीच्या तपमानावर स्टीलच्या पट्टीला वाकवून शीत तयार केलेला कोन तयार केला जातो आणि सामान्यत: हलक्या भागांशी आणि पातळ पदार्थांना स्वीकार्य असलेल्या अनुप्रयोगांशी संबंधित असतो.

स्ट्रक्चरल प्रोजेक्टसाठी, सेक्शनने केवळ साहित्याच्या किमतीच्या आधारावर बदलण्याऐवजी अभियांत्रिकी रेखाचित्र आणि लागू मानकांचे पालन केले पाहिजे.

कोन स्टील वि फ्लॅट बार

फ्लॅट बारमध्ये एकच सपाट क्रॉस-सेक्शन असतो आणि सामान्यतः प्लेट्स, पट्ट्या, मजबुतीकरण पट्ट्या आणि इतर सपाट घटकांसाठी वापरला जातो.

कोन स्टीलमध्ये दोन लंब पाय आहेत, दोन कनेक्शन पृष्ठभाग आणि उजव्या कोन प्रोफाइल प्रदान करतात. हे ब्रेसेस, कोपरे, समर्थन आणि मजबुतीकरणासाठी योग्य बनवते जेथे सपाट विभाग आवश्यक भूमिती प्रदान करत नाही.

अर्ज

हॉट-रोल्ड स्टील अँगलचा वापर बिल्डिंग, इंडस्ट्रियल आणि इन्फ्रास्ट्रक्चर फॅब्रिकेशनमध्ये केला जातो जेथे एल-आकाराचा स्ट्रक्चरल विभाग आवश्यक असतो.

• स्टील संरचना: ब्रेसेस, मजबुतीकरण, फ्रेम, समर्थन आणि कनेक्शन सदस्य
• यंत्रसामग्री: उपकरणे तळ, मशीन फ्रेम, गार्ड आणि समर्थन कंस
• गोदाम: रॅक मजबुतीकरण, फ्रेम आणि उपकरणे समर्थन
• महानगरपालिका प्रकल्प: रेलिंग घटक, चिन्ह समर्थन आणि लहान स्ट्रक्चरल फ्रेम्स
• पॉवर आणि फोटोव्होल्टेइक प्रकल्प: निवडलेले कंस, ब्रेसेस, मजबुतीकरण आणि सहाय्यक समर्थन सदस्य
• इमारत आणि पडदा-भिंतीचे काम: सपोर्टिंग किंवा एम्बेड केलेले स्टीलचे घटक

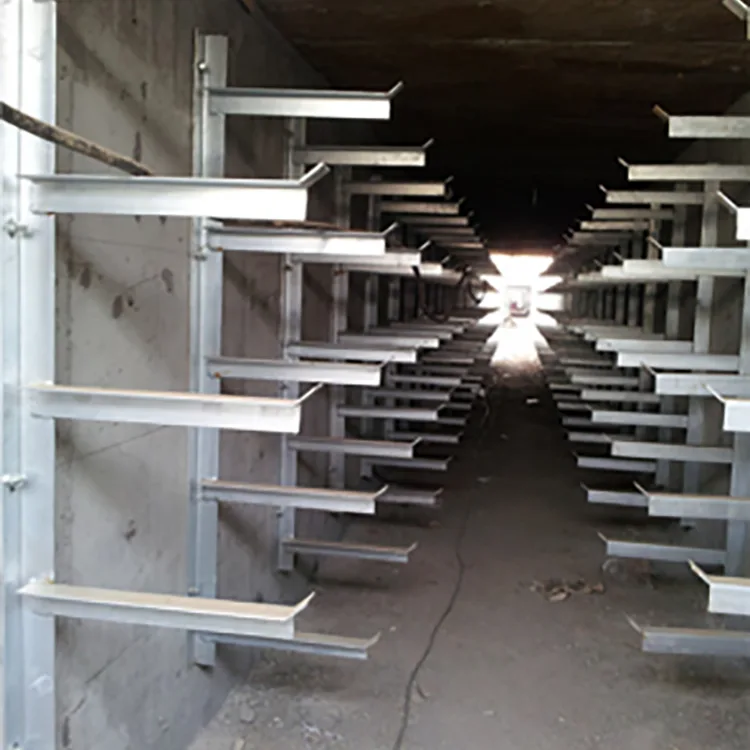

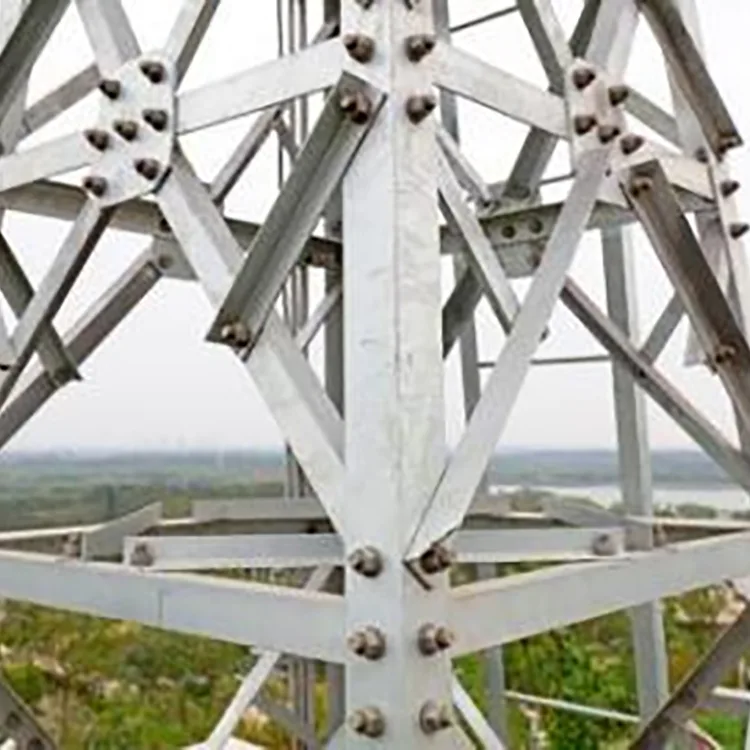

फोटोव्होल्टेइक स्ट्रक्चर्समध्ये वापरा

फोटोव्होल्टेइक प्रकल्पांमध्ये, कोन स्टीलचा वापर ब्रेसेस, कनेक्शन सदस्य, मजबुतीकरण आणि निवडलेल्या सहायक सपोर्ट घटकांसाठी केला जाऊ शकतो. आवश्यक विभाग गणना केलेल्या लोड, स्पॅन, कनेक्शन पद्धत आणि स्थापना परिस्थितीवर अवलंबून असतो.

बाह्य प्रदर्शनासाठी, स्टील विभागासह गंज संरक्षण निर्दिष्ट केले जावे. ब्लॅक हॉट-रोल्ड अँगलला वेगळ्या संरक्षणात्मक कोटिंगची आवश्यकता असू शकते, तर हॉट-डिप गॅल्वनाइज्ड अँगल एक्सपोज्ड ऍप्लिकेशन्ससाठी झिंक कोटिंग प्रदान करते.

प्रकल्प उदाहरण

वितरित फोटोव्होल्टेइक प्रकल्पांसाठी, निवडलेल्या समर्थन आणि मजबुतीकरण घटकांसाठी 40×40 मिमी आणि 50×50 मिमी हॉट-रोल्ड स्टील अँगल पुरवले गेले. नंतर सामग्रीवर बाह्य गंज संरक्षणासाठी उपचार केले गेले आणि छतावरील प्रतिष्ठापनांमध्ये वापरले गेले.

पुरवठा केलेल्या प्रकल्पाच्या नोंदीनुसार, गॅल्वनाइज्ड आवृत्ती वापरलेल्या संरचनेत पाच वर्षांच्या ऑपरेशननंतर कोणतेही व्यापक दृश्यमान गंज किंवा विकृती दिसून आली नाही.

प्रक्रिया पर्याय

हॉट-रोल्ड स्टील अँगलचा पुरवठा स्टँडर्ड स्ट्रेट स्टॉक म्हणून केला जाऊ शकतो किंवा प्रोजेक्ट ड्रॉईंगनुसार डिलिव्हरीपूर्वी प्रक्रिया केली जाऊ शकते.

• निश्चित लांबीचे कटिंग
• बोल्ट केलेल्या कनेक्शनसाठी ड्रिलिंग आणि पंचिंग
• योग्य आकार आणि अनुप्रयोगांसाठी वाकणे
• Beveling, ग्राइंडिंग आणि deburring
• डिस्केलिंग आणि पृष्ठभागाची तयारी

गॅल्वनाइझिंग आवश्यक असताना, मुख्य कटिंग, ड्रिलिंग आणि फॅब्रिकेशनचे काम सामान्यतः हॉट-डिप गॅल्वनाइजिंगपूर्वी पूर्ण केले जाते. हे फॅब्रिकेशन नंतर आवश्यक कोटिंग दुरुस्तीचे प्रमाण कमी करते.

पृष्ठभाग उपचार

ब्लॅक हॉट-रोल्ड स्टील अँगल गंज-संरक्षण कोटिंगशिवाय पुरवले जाते आणि प्रकल्पाचे वातावरण आणि कोटिंग सिस्टम परवानगी असलेल्या ठिकाणी थेट वापरले जाऊ शकते.

बाहेरील किंवा दमट वातावरणासाठी, आवश्यक सेवा परिस्थितीनुसार पेंटिंग किंवा हॉट-डिप गॅल्वनाइजिंग निर्दिष्ट केले जाऊ शकते. पृष्ठभाग-उपचार आवश्यकता स्टील ग्रेड आणि विभाग आकारासह खरेदी तपशीलात समाविष्ट केली पाहिजे.

गुणवत्ता नियंत्रण

तयार-उत्पादन तपासणीपूर्वी सामग्रीची तपासणी निर्दिष्ट स्टील ग्रेड आणि विभाग समाविष्ट करते.

मुख्य मितीय तपासण्यांमध्ये पायांची परिमाणे, जाडी, सरळपणा आणि लांबी यांचा समावेश होतो. पृष्ठभाग दृश्यमान दोषांसाठी देखील तपासले जाते, तर क्रॅक, लॅमिनेशन आणि लक्षणीय विकृतीकडे विशेष लक्ष देणे आवश्यक आहे कारण ते फॅब्रिकेशन आणि स्ट्रक्चरल वापरावर परिणाम करू शकतात.

प्रकल्पाच्या ऑर्डरसाठी, मान्य आवश्यकतांनुसार साहित्य प्रमाणपत्रे आणि तपासणी नोंदी पुरवल्या जाऊ शकतात. निर्दिष्ट केल्यावर तृतीय-पक्ष तपासणीची व्यवस्था देखील केली जाऊ शकते.

पुरवठा आणि फॅब्रिकेशन

तियानजिन डाकीझुआंगमधील आमची पुरवठा साखळी कटिंग, ड्रिलिंग, बेंडिंग, गॅल्वनाइजिंग आणि निर्यात लॉजिस्टिक्ससह हॉट-रोल्ड स्टील अँगल सोर्सिंगला सपोर्ट करते.

Q235B आणि Q355B उपलब्ध आहेत, S235JR, S355JR आणि A36 सारख्या निर्यात ग्रेड आवश्यक तपशील, यांत्रिक गुणधर्म आणि प्रमाणन यांच्या अधीन आहेत.

मानक आणि प्रकल्प-विशिष्ट लांबीची व्यवस्था केली जाऊ शकते आणि शिपमेंटपूर्वी सहमत प्रक्रिया पूर्ण केली जाऊ शकते. सामग्री प्रमाणपत्रे, तपासणी रेकॉर्ड आणि तृतीय-पक्ष तपासणी देखील ऑर्डर आवश्यकतांनुसार समन्वयित केली जाऊ शकतात.

निर्यात शिपमेंटसाठी, बंडल पॅकिंग, कंटेनर लोडिंग आणि दस्तऐवजीकरणाची व्यवस्था टियांजिन पुरवठा आणि लॉजिस्टिक नेटवर्कद्वारे केली जाऊ शकते.

वारंवार विचारले जाणारे प्रश्न

Q1. समान आणि असमान कोन स्टीलमध्ये काय फरक आहे?

समान कोनात समान रुंदीचे दोन पाय आहेत. असमान कोनाची पायांची रुंदी वेगवेगळी असते आणि दोन जोडणीच्या पृष्ठभागांना भिन्न परिमाणांची आवश्यकता असते तेथे वापरली जाते.

Q2. कोणते आकार उपलब्ध आहेत?

समान कोन अंदाजे 20×20 mm ते 200×200 mm पर्यंत उपलब्ध आहेत, तर असमान कोन अंदाजे 32×20 mm ते 160×100 mm पर्यंत आहेत, ज्याची जाडी 2.5-24 mm आहे.

Q3. Q235B आणि Q355B दोन्ही पुरवले जाऊ शकतात?

होय. दोन्ही ग्रेड आवश्यक विभाग, प्रकल्प तपशील आणि लागू मानकांनुसार पुरवले जाऊ शकतात.

Q4. तुम्ही ASTM A36, S235JR किंवा S355JR पुरवू शकता का?

आवश्यक रासायनिक रचना, यांत्रिक गुणधर्म, लागू मानक आणि प्रमाणन यांच्या अधीन या श्रेणींची निर्यात ऑर्डरसाठी चर्चा केली जाऊ शकते.

Q5. डिलिव्हरीपूर्वी अँगल स्टील कापून ड्रिल करता येते का?

होय. निश्चित-लांबीचे कटिंग, ड्रिलिंग, पंचिंग, बेंडिंग, बेव्हलिंग, ग्राइंडिंग आणि इतर सहमत फॅब्रिकेशनची व्यवस्था केली जाऊ शकते.

Q6. हॉट-रोल्ड स्टील अँगल गॅल्वनाइज्ड केले जाऊ शकते?

होय. जेव्हा बाहेरील किंवा दमट सेवेसाठी गंज संरक्षण आवश्यक असते तेव्हा हॉट-डिप गॅल्वनाइजिंगची व्यवस्था केली जाऊ शकते.

Q7. ब्लॅक हॉट रोल्ड अँगल घराबाहेर वापरता येईल का?

होय, जेव्हा योग्य गंज-संरक्षण प्रणाली लागू केली जाते. उपचार न केलेले काळे स्टील सतत ओलावा आणि हवामानाच्या संपर्कात राहिल्यास ते खराब होईल.

Q8. कोल्ड बनवलेल्या कोनापेक्षा हॉट रोल्ड कोन अधिक मजबूत आहे का?

ते भिन्न उत्पादने आहेत आणि केवळ उत्पादन तापमानापेक्षा स्टील ग्रेड, विभाग भूमिती, जाडी, उत्पादन मानक आणि संरचनात्मक आवश्यकतांनुसार निवडले जावे.

Q9. अवतरणासाठी कोणती माहिती आवश्यक आहे?

कोन प्रकार, पाय परिमाणे, जाडी, स्टील ग्रेड, लांबी, प्रमाण, प्रक्रिया आवश्यकता आणि पृष्ठभाग-उपचार आवश्यकता प्रदान करा.

Q10. मी कमी आकाराचे कोन स्टील प्राप्त करणे कसे टाळू शकतो?

निर्दिष्ट लेग परिमाणे, जाडी आणि लागू सहनशीलतेची पुष्टी करा आणि प्रकल्प ऑर्डरसाठी सामग्री आणि तपासणी दस्तऐवजांची विनंती करा.

Q11. तुम्ही निश्चित-लांबीचे कोन स्टील देऊ शकता?

होय. मानक लांबी 6 मीटर, 9 मीटर आणि 12 मीटर आहेत, ज्यामध्ये प्रकल्प-विशिष्ट लांबी अंदाजे 1-18 मीटर ऑर्डरनुसार उपलब्ध आहे.

Q12. पीव्ही सपोर्ट स्ट्रक्चर्ससाठी अँगल स्टीलचा वापर करता येईल का?

होय. हे ब्रेसेस, कनेक्शन सदस्य, मजबुतीकरण आणि निवडलेल्या समर्थन घटकांसाठी वापरले जाऊ शकते. स्ट्रक्चरल डिझाइन आणि साइटच्या वातावरणानुसार विभाग आणि गंज-संरक्षण प्रणाली निवडली पाहिजे.
