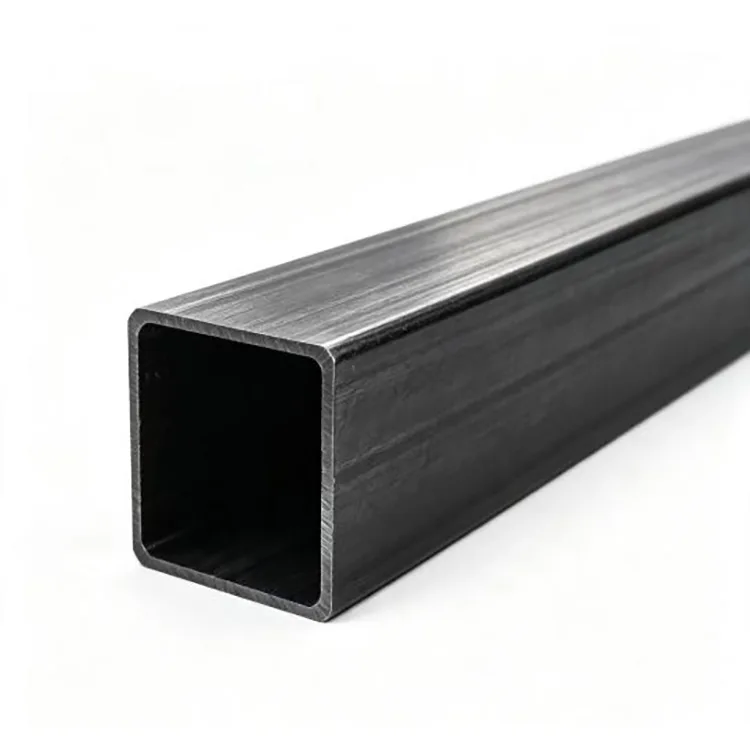

ERW आयताकृती स्टील ट्यूब

आयताकृती ट्यूब बहुतेकदा एका साध्या कारणासाठी निवडली जाते: तिचे सपाट चेहरे संरचनात्मक फॅब्रिकेशन सुलभ करतात. घटक थेट सपाट बाजूंना वेल्डेड किंवा बोल्ट केले जाऊ शकतात, तर पोकळ भाग पूर्णपणे घन स्टील विभाग न वापरता उपयुक्त वाकणे प्रतिरोध प्रदान करतो. यामुळे उपकरणाच्या फ्रेम्स, स्ट्रक्चरल सपोर्ट्स, ॲग्रीकल्चरल स्ट्रक्चर्स, रेलिंग आणि फॅब्रिकेटेड स्टील असेंब्लीमध्ये आयताकृती ट्यूब सामान्य बनते.

रोंगेंग सतत रोल फॉर्मिंग आणि उच्च-फ्रिक्वेंसी रेझिस्टन्स वेल्डिंग वापरून स्टीलच्या पट्टीपासून ERW आयताकृती स्टील ट्यूब्स तयार करते. अनुदैर्ध्य सीम वेल्डेड केल्यानंतर, ट्यूब आवश्यक लांबीपर्यंत कापण्यापूर्वी आकारमान आणि सरळ प्रक्रियांमधून जाते. उत्पादन प्रक्रिया संपूर्ण ऑर्डरमध्ये मान्य विभाग परिमाणे, भिंतीची जाडी आणि सरळपणा राखण्यासाठी डिझाइन केलेली आहे.

अभियांत्रिकी खरेदीसाठी, हे तपशील महत्त्वाचे आहेत कारण मितीय भिन्नता वितरणानंतर समस्या निर्माण करू शकते. पुरेशा सरळ किंवा सुसंगत नसलेल्या नळ्यांना वेल्डिंग आणि असेंब्लीपूर्वी अतिरिक्त समायोजन आवश्यक असू शकते. विभागाचा आकार, भिंतीची जाडी, स्टीलचा दर्जा, लांबी, पृष्ठभागावरील उपचार आणि तपासणीची आवश्यकता असलेले स्पष्टपणे परिभाषित तपशील उत्पादन सुरू होण्यापूर्वी या समस्या कमी करण्यास मदत करतात.

ट्यूब कशी बनवली जाते

उत्पादन प्रक्रिया आवश्यक ग्रेड आणि जाडीनुसार निवडलेल्या स्टीलच्या पट्टीने सुरू होते. आवश्यक आयताकृती प्रोफाइलपर्यंत पोचत नाही तोपर्यंत रोलर्सद्वारे पट्टी हळूहळू तयार केली जाते.

नंतर कडा उच्च-फ्रिक्वेंसी इलेक्ट्रिक रेझिस्टन्स वेल्डिंग वापरून जोडल्या जातात. पारंपारिक मॅन्युअल वेल्डिंगच्या विपरीत, ERW उत्पादन सतत रेखांशाचा सीम बनवते कारण पट्टी उत्पादन लाइनमधून जाते. आवश्यक रुंदी आणि उंची स्थापित करण्यासाठी नंतर वेल्डेड विभागाचा आकार केला जातो.

आकार दिल्यानंतर, ट्यूब सरळ केली जाते, कापली जाते आणि तपासणी केली जाते.

स्टील स्ट्रिप → रोल फॉर्मिंग → उच्च-फ्रिक्वेंसी वेल्डिंग → साइझिंग → सरळ करणे → कटिंग → तपासणी → बंडलिंग

ही प्रक्रिया विशेषतः पुनरावृत्ती विभाग आणि मोठ्या प्रमाणात समाविष्ट असलेल्या ऑर्डरसाठी योग्य आहे, जेथे स्थिर उत्पादन कार्यक्षमता आणि सातत्यपूर्ण परिमाण महत्त्वाचे आहेत.

खरेदी करताना काय महत्त्वाचे आहे

सर्वात कमी उद्धृत किंमत ही सर्वात कमी प्रकल्पाची किंमत असेलच असे नाही. आयताकृती स्टील ट्यूबसाठी, अनेक तपशील तपशील फॅब्रिकेशन कार्यक्षमता आणि सामग्रीच्या कार्यक्षमतेवर परिणाम करू शकतात.

विभागाचा आकार

रुंदी आणि उंची हे ठरवतात की ट्यूब एकूण संरचनेत कशी बसते. प्रीफेब्रिकेटेड फ्रेम्स आणि उपकरणे बेससाठी, सुसंगत परिमाणे महत्वाचे आहेत कारण असेंबली दरम्यान घटक संरेखित करणे आवश्यक आहे.

भिंतीची जाडी

भिंतीची जाडी वजन, कडकपणा, भार सहन करण्याची क्षमता आणि वेल्डिंग आवश्यकतांवर परिणाम करते. फक्त सर्वात जाड उपलब्ध ट्यूब निवडण्यापेक्षा ते अभियांत्रिकी लोड, असमर्थित स्पॅन, कनेक्शन डिझाइन आणि लागू संरचनात्मक मानकांमधून निवडले पाहिजे.

स्टील ग्रेड

Q235B सामान्यतः सामान्य स्ट्रक्चरल आणि फॅब्रिकेशन ऍप्लिकेशन्ससाठी वापरले जाते जेथे मानक ताकद पुरेशी आहे. उच्च निर्दिष्ट उत्पन्न शक्ती आवश्यक असलेल्या अनुप्रयोगांसाठी Q355B विचारात घेतले जाऊ शकते. अंतिम श्रेणीने प्रकल्पाच्या संरचनात्मक गणना किंवा तांत्रिक तपशीलांचे पालन केले पाहिजे.

सरळपणा आणि चौरसपणा

फॅब्रिकेटेड स्ट्रक्चर्ससाठी, आकारमानाने सुसंगत आणि वाजवी सरळ असलेली ट्यूब कापणे, स्थिती आणि वेल्ड करणे सोपे आहे. पुनरावृत्ती केलेल्या फ्रेम असेंब्लीसाठी हे विशेषतः महत्वाचे आहे जेथे स्थापनेदरम्यान लहान आयामी फरक जमा होऊ शकतात.

पृष्ठभाग उपचार

जेथे पेंटिंग, कोटिंग किंवा घरातील वापराचे नियोजन केले आहे तेथे काळ्या नळ्या योग्य आहेत. हॉट-डिप गॅल्वनाइज्ड ट्यूब अतिरिक्त गंज संरक्षण प्रदान करतात आणि सामान्यतः बाह्य संरचना, कृषी सुविधा आणि दमट वातावरणासाठी निवडल्या जातात.

Q235B आणि Q355B दरम्यान निवडत आहे

सामग्रीची निवड आपोआप उच्च दर्जाचे स्टील निवडण्यापेक्षा आवश्यक कामगिरीवर आधारित असावी.

Q235B अनेक सामान्य-उद्देशीय संरचना, उपकरण फ्रेम्स, आर्किटेक्चरल मेटलवर्क, कृषी संरचना आणि फॅब्रिकेशन प्रकल्पांसाठी एक व्यावहारिक पर्याय आहे. हे मोठ्या प्रमाणावर वापरले जाते जेथे डिझाइनला उच्च-शक्तीच्या स्ट्रक्चरल स्टीलची आवश्यकता नसते.

Q355B मध्ये उच्च निर्दिष्ट उत्पन्न शक्ती आहे आणि उच्च भारांच्या संपर्कात असलेल्या संरचनात्मक घटकांसाठी किंवा डिझाइनमध्ये उच्च-शक्ती सामग्रीची आवश्यकता असलेल्या संरचनात्मक घटकांसाठी विचार केला जाऊ शकतो. हे एखाद्या अभियंत्याला योग्य विभाग डिझाइनसह आवश्यक संरचनात्मक कार्यप्रदर्शन साध्य करण्यास अनुमती देऊ शकते.

खरेदीसाठी, जेव्हा शक्य असेल तेव्हा अनुप्रयोग, विभागाचे परिमाण, स्पॅन आणि लोड आवश्यकता प्रदान करा. निवडलेल्या ग्रेड आणि भिंतीची जाडी योग्य आहे की नाही याची पुष्टी करण्यासाठी हे पुरवठादारास पुरेशी माहिती देते.

ब्लॅक फिनिश किंवा गॅल्वनाइज्ड पृष्ठभाग?

योग्य पृष्ठभाग उपचार प्रामुख्याने सेवा वातावरण आणि डाउनस्ट्रीम कोटिंग प्रक्रियेवर अवलंबून असते.

गॅल्वनाइझिंग आवश्यक असल्यास, खरेदीदाराने फक्त "गॅल्वनाइज्ड" असे म्हणण्याऐवजी लागू मानक किंवा आवश्यक कोटिंग वस्तुमान निर्दिष्ट केले पाहिजे. हे अवतरण आणि उत्पादन दरम्यान गैरसमज टाळते.

अर्ज

आयताकृती विभागाचा वापर स्टील उत्पादनांच्या विस्तृत श्रेणीमध्ये केला जातो.

स्टील संरचना

फ्रेम्स, सपोर्ट्स, दुय्यम स्ट्रक्चरल सदस्य आणि इतर फॅब्रिकेटेड घटकांसाठी वापरले जाते.

यंत्रसामग्री आणि उपकरणे

मशीन बेस, उपकरण फ्रेम्स, कन्व्हेयर स्ट्रक्चर्स, कृषी मशीनरी फ्रेम्स आणि सपोर्ट स्ट्रक्चर्ससाठी योग्य.

पायाभूत सुविधा

रेलिंग, कुंपण, पादचारी संरचना, समर्थन फ्रेम आणि इतर बनावट पायाभूत घटकांसाठी वापरले जाते.

कृषी सुविधा

सामान्यतः ग्रीनहाऊस स्ट्रक्चर्स, कृषी शेड आणि समर्थन फ्रेम्ससाठी वापरले जाते जेथे आवश्यक विभाग आणि गंज संरक्षण योग्यरित्या निर्दिष्ट केले आहे.

आर्किटेक्चरल फॅब्रिकेशन

सपाट पृष्ठभाग आयताकृती ट्यूब विभाजने, डिस्प्ले स्ट्रक्चर्स, आर्किटेक्चरल फ्रेम्स, रेलिंग घटक आणि सजावटीच्या मेटलवर्कसाठी सोयीस्कर बनवतात.

फॅब्रिकेशन आणि पुढील प्रक्रिया

बरेच खरेदीदार वितरणानंतर थेट ट्यूब वापरत नाहीत. हे वैयक्तिक घटकांमध्ये कापले जाऊ शकते, ड्रिल केले जाऊ शकते, वेल्डेड केले जाऊ शकते, पेंट केले जाऊ शकते किंवा मोठ्या असेंब्लीमध्ये समाविष्ट केले जाऊ शकते.

रोंगेंग प्रक्रिया आवश्यकतांवर चर्चा करू शकतात जसे की:

● निश्चित-लांबीचे कटिंग

● ड्रिलिंग आणि होल प्रक्रिया मान्य

● वेल्डिंग आणि फॅब्रिकेशन आवश्यकता

● पृष्ठभाग कोटिंग किंवा गॅल्वनाइजिंग

● सानुकूलित पॅकेजिंग

● प्रकल्प-विशिष्ट तपासणी आवश्यकता

अचूक फॅब्रिकेशनसाठी, उत्पादनापूर्वी तयार परिमाणे आणि सहनशीलता आवश्यकता प्रदान करा. हे विशेषतः महत्वाचे आहे जेव्हा ट्यूब्सवर स्वयंचलित कटिंग, सीएनसी उपकरणे किंवा प्रीफेब्रिकेटेड असेंबली लाइनद्वारे प्रक्रिया केली जाईल.

शिपमेंट करण्यापूर्वी तपासणी

गुणवत्ता नियंत्रण खरेदी ऑर्डरमध्ये नमूद केलेल्या विनिर्देशांशी जोडलेले असावे.

रॉन्झेंग तयार ट्यूबच्या मुख्य वैशिष्ट्यांसह तपासणीची व्यवस्था करू शकते, यासह:

● बाहेरील विभाग परिमाणे

● भिंतीची जाडी

● लांबी

● सरळपणा

● पृष्ठभागाची स्थिती

● साहित्य ग्रेड

● वेल्ड-संबंधित तपासणी

● जेथे आवश्यक असेल तेथे यांत्रिक गुणधर्म

स्वतंत्र पडताळणी आवश्यक असलेल्या प्रकल्पांसाठी, SGS, Bureau Veritas किंवा TÜV सह मान्य केलेल्या तपासणी योजनेनुसार तृतीय-पक्ष तपासणी समन्वयित केली जाऊ शकते.

मालाची निर्मिती झाल्यानंतर उत्पादनापूर्वी तपासणीची व्याप्ती मान्य केली पाहिजे. हे उत्पादन आणि गुणवत्ता कार्यसंघांना समान स्वीकृती निकषांविरुद्ध कार्य करण्यास अनुमती देते.

मोठ्या प्रकल्पांसाठी पुरवठा

रोन्झेंगला टियांजिन गेफू स्टीलचे समर्थन आहे आणि ते डॅकिझुआंग औद्योगिक क्षेत्र, टियांजिन, एक प्रमुख स्टील उत्पादन आणि वितरण क्षेत्र येथे कार्यरत आहे.

समूहाचे वार्षिक स्टील उत्पादन आणि विक्रीचे प्रमाण 1.3 दशलक्ष टनांपेक्षा जास्त आहे, जे बांधकाम प्रकल्प, स्टील फॅब्रिकेशन कंपन्या, यंत्रसामग्री उत्पादक आणि दीर्घकालीन औद्योगिक खरेदीदारांसाठी पुरवठा-साखळी क्षमता प्रदान करते.

आंतरराष्ट्रीय ऑर्डरसाठी, नेहमीच्या खरेदी माहितीमध्ये हे समाविष्ट आहे:

आकार → भिंतीची जाडी → स्टील ग्रेड → लांबी → प्रमाण → पृष्ठभाग → मानक → गंतव्यस्थान

मानक MOQ एक 20-फूट कंटेनर आहे, अंदाजे 20-25 टन. ठराविक लीड टाइम 15-25 दिवस आहे, निवडलेल्या तपशील, प्रमाण, सानुकूलन आणि उत्पादन वेळापत्रकाच्या अधीन आहे.

पुनरावृत्ती खरेदीसाठी, त्यानंतरच्या ऑर्डरसाठी समान पुष्टी केलेले तपशील आणि तपासणी आवश्यकता ठेवल्याने बॅचेसमधील सातत्य राखण्यात मदत होऊ शकते.

वारंवार विचारले जाणारे प्रश्न

1. आयताकृती ट्यूब आणि स्क्वेअर ट्यूबमध्ये काय फरक आहे?

दोन्ही पोकळ स्टीलचे विभाग आहेत, परंतु आयताकृती नळीची रुंदी आणि उंची वेगवेगळी असते, तर चौरस नळीला समान बाजू असतात. आयताकृती विभाग अनेकदा अधिक सोयीस्कर असतात जेथे संरचनेला एका दिशेने जास्त खोली आवश्यक असते.

2. ERW आयताकृती स्टील ट्यूब लोड-बेअरिंग स्ट्रक्चर्ससाठी योग्य आहे का?

हे अनेक स्ट्रक्चरल ऍप्लिकेशन्ससाठी वापरले जाऊ शकते, जर विभाग आकार, भिंतीची जाडी, स्टील ग्रेड, कनेक्शन आणि डिझाइन लोड लागू अभियांत्रिकी आवश्यकता पूर्ण करतात. ट्यूब स्वतःच केवळ आकारानुसार निवडली जाऊ नये.

3. Q355B ऐवजी Q235B वापरता येईल का?

आपोआप नाही. Q235B आणि Q355B मध्ये भिन्न निर्दिष्ट यांत्रिक गुणधर्म आहेत. जर अभियांत्रिकी डिझाइनला Q355B ची उच्च शक्ती आवश्यक असेल, तर संरचनेची पुनर्गणना न करता Q235B ने बदलणे योग्य नाही.

4. नळ्या सानुकूलित लांबीमध्ये पुरवल्या जाऊ शकतात?

होय. प्रकल्पाच्या आवश्यकतेनुसार निश्चित-लांबीच्या कटिंगवर चर्चा केली जाऊ शकते. उत्पादनापूर्वी आवश्यक लांबी आणि मितीय सहिष्णुतेची पुष्टी केली पाहिजे.

5. तुम्ही गॅल्वनाइज्ड आयताकृती नळ्या देऊ शकता का?

होय. हॉट-डिप गॅल्वनाइज्ड पृष्ठभाग उपचार मान्य तपशीलानुसार पुरवले जाऊ शकतात. बाह्य प्रकल्पांसाठी, आवश्यक गॅल्वनाइजिंग मानक किंवा कोटिंगची आवश्यकता खरेदी ऑर्डरमध्ये नमूद केली पाहिजे.

6. मी भिंतीची जाडी कशी निवडावी?

भिंतीची जाडी विभागाचा आकार, स्पॅन, लोड, समर्थन परिस्थिती, कनेक्शन डिझाइन आणि लागू संरचनात्मक आवश्यकतांवर अवलंबून असते. आपण इच्छित अनुप्रयोग आणि अंदाजे लोड प्रदान केल्यास, तपशीलाचे अधिक अचूकपणे मूल्यांकन केले जाऊ शकते.

7. आयताकृती नळ्या ड्रिल, वेल्डेड आणि पेंट केल्या जाऊ शकतात?

होय. आयताकृती नळ्या सामान्यतः दुय्यम फॅब्रिकेशनसाठी वापरल्या जातात जसे की कटिंग, ड्रिलिंग, वेल्डिंग आणि पेंटिंग. फॅब्रिकेशन प्रक्रियेची व्याख्या करताना सामग्रीचा दर्जा आणि भिंतीची जाडी विचारात घेतली पाहिजे.

8. अवतरणासाठी कोणती माहिती आवश्यक आहे?

कृपया आवश्यक रुंदी × उंची, भिंतीची जाडी, स्टील ग्रेड, लांबी, प्रमाण, पृष्ठभाग उपचार, लागू मानक आणि गंतव्यस्थान पाठवा. अभियांत्रिकी अनुप्रयोगांसाठी, लोड किंवा वापर माहिती देखील उपयुक्त आहे.
